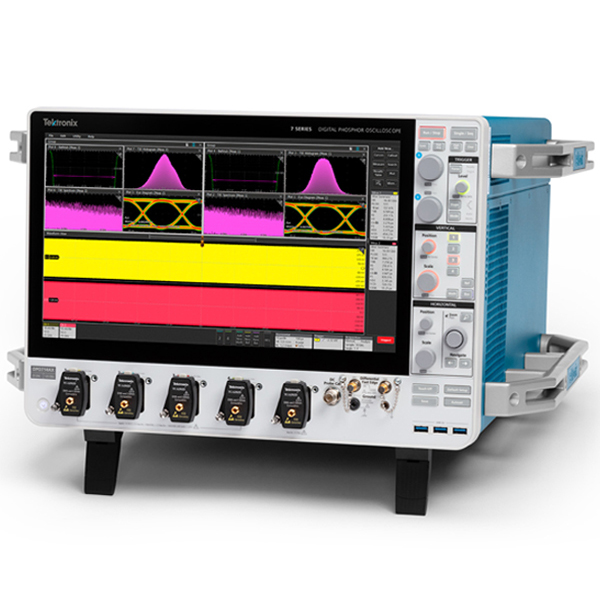

  • 数字荧光示波器DPO714AX 7-BW-8000

  • 产品编号：17221
  • 产品名称：数字荧光示波器
  • 产品型号：DPO714AX 7-BW-8000
  • 订货编号：
  • 市 场 价：¥1620560.00
  • 促 销 价：
  • 状    态：
  • 产    地：美国泰克
  • 简要参数：
    数字荧光示波器，4通道，8GHz带宽，上升时间：50ps，垂直分辨率：10bits，125GSa/s采样率，500Mpts存储深度，最大输入电压：±20Vpp。
  • 人    气：2

浏览记录

产品介绍

技术规格

DPO714AX

最大模拟通道数

4

TekConnect 输入

4

模拟带宽

8 GHz、10 GHz、13 GHz、16 GHz、20 GHz、25 GHz

上升时间（计算值、典型值）

10% 至   90%：8 GHz (50 ps)、10 GHz (40 ps)、13 GHz (30.8 ps)、16 GHz (25 ps)、20

GHz (20 ps)、25 GHz (16 ps)

20% 至   80%：8 GHz (37.5 ps)、10 GHz (30 ps)、13 GHz (23.1 ps)、16 GHz (18.8 ps)、

20 GHz (15 ps)、25 GHz (12 ps)

DC 增益精度

>20 mV 满刻度时为 ±2.0%1

20 mV 满刻度时为 ±2.0%1，典型值

≥40 mV 满刻度时为满刻度的 ±1.0%2

从 20 mV 满刻度到 <40 mV 满刻度时为满刻度的 ±1.0%2，典型值

垂直分辨率

10 位

数字化位数

所有采样率下均为 10 位

噪声减少

QuietChannel™ 技术配备主动 CTLE（连续时间线性均衡）功能，提供 7 种增益设置及一键优化程序，可为输入信号选择最佳设置以补偿高频信号通道损 耗。

采样率（分辨率）

4 通道 125 GS/s（8 ps）

记录长度

所有通道上   500 M 点（标配）

所有通道上   1 G 点、2 G 点（选配）

最大采样率下的采集时间

500 M 点

4 ms

1 G 点

8 ms

2 G 点

16 ms

任意函数发生器（选配）

13 种预定义波形类型，高达   100 MHz 输出，支持单端与差分

触发频率计数器

11 位频率计数器（产品注册后免费）

网络接口

10 Gbps SFP+ 端口和 1 Gbps RJ-45

TekHSI® 技术

提供高速数据卸载，使 10 Gbps SFP+ 网络接口的传输能力达到饱和支持 Python   和 C#   库

1 信号路径校正后立即开始，环境温度每变化 5 °C 增加 1%。

2 信号路径校正后立即开始，环境温度每变化 5 °C 增加 0.5%。
