技术规格
除另行指明外，所有技术规格保证适用于所有型号。

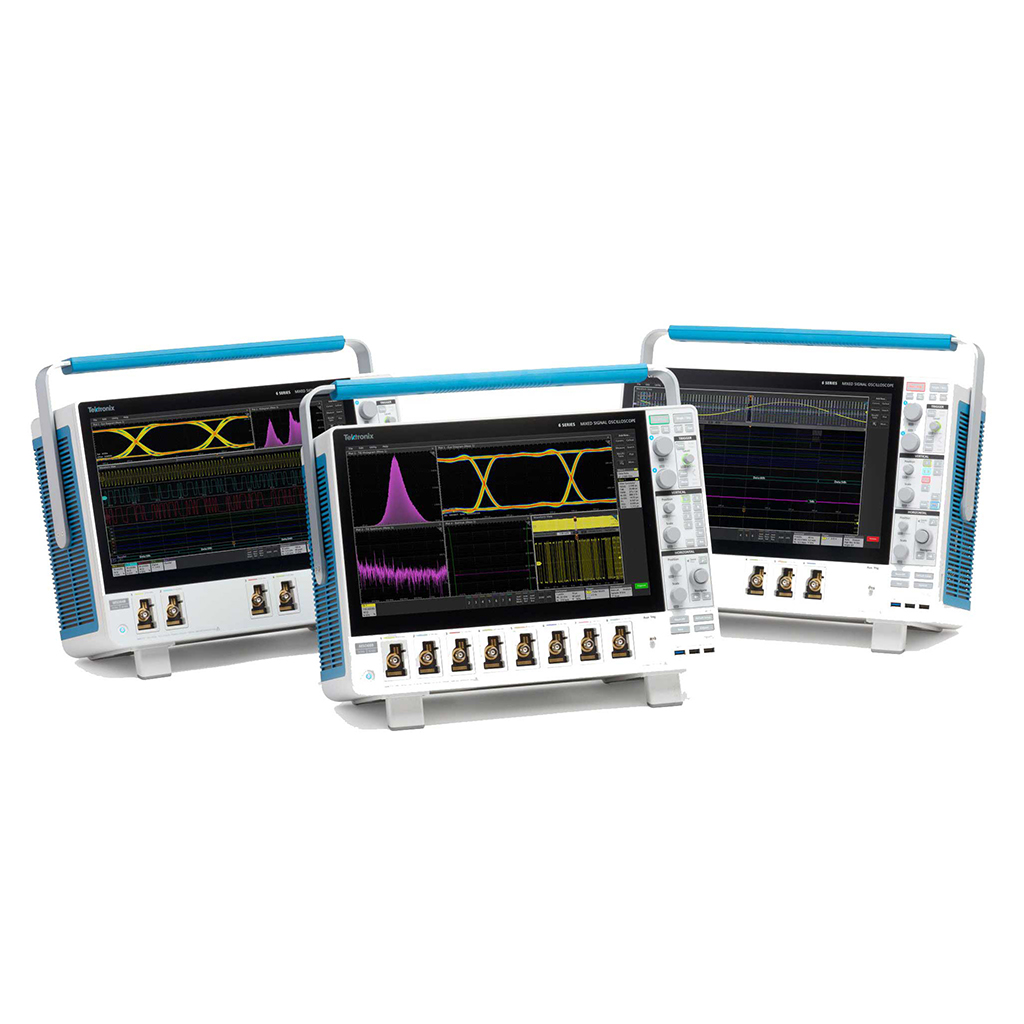

型号概述
示波器
| MSO64B | MSO66B | MSO68B |
FlexChannel 输入通道 | 4 | 6 | 8 |
最大模拟通道数 | 4 | 6 | 8 |
最大数字通道数（带可选逻辑探头） | 32 | 48 | 64 |
带宽（计算的上升时间） | 1 GHz (400 ps)、2.5 GHz (160 ps)、4 GHz (100 ps)、6 GHz (66.67 ps)、8 GHz (50 ps)、10 GHz (40 ps)在 23 ℃ 以上以 0.05 dB/5 ℃ 降低 10 GHz 带宽。在 23 ℃ 以上以 0.02 dB/5 ℃ 降低 8 GHz 带宽 |
DC 增益精度 | 50 Ω：±2.0% 2@ >2 mV/div（2 mV/div（典型值）时为 ±2.0%，1 mV/div（典型值）时为 ±4%） 50 Ω：±1.0% 3@>2 mV/div（2 mV/div（典型值）时为 ±1.0% 满刻度，1 mV/div（典型值）时为 ±2%） 1 MΩ：±2.0% 2 @>2 mV/div（2 mV/div 时为 ±2%，1 mV/div（典型值）和 500μV/div（典型值）时为 ±2.5%） 1 MΩ：±1.0% 3 满刻度 @2 mV/div，（2 mV/div（典型值）时为 ±1.0% 满刻度，1 mV/div 和 500 μV/div（典型值）时为 ±1.25%） |
ADC 分辨率 | 12 位 |
垂直分辨率 注：垂直分辨率根据使用的通道数指定。 | 8 位 @ 50 GS/s；2 个通道上 10 GHz 8 位 @ 25 GS/s；4 个通道上 10 GHz 12 位 @ 12.5 GS/s（高分辨率）；5 GHz，4 通道（8 位 @ 12.5 GS/s；5 GHz > 4 通道） 13 位 @ 6.25 GS/s（高分辨率）；2 GHz，4 个通道（12 位 @ 6.25 GS/s（高分辨率）；2 GHz，> 4 个通道） 14 位 @ 3.125 GS/s（高分辨率）；1 GHz，4 个通道（13 位 @ 3.125 GS/s（高分辨率）；1 GHz，>4 个通道） 15 位 @ 1.25 GS/s（高分辨率）；500 MHz，在 4 个通道上（14 位 @ 1.25 GS/s（高分辨率）；在 > 4 个通道 上为 500 MHz） 16 位 @ ≤625 MS/s（高分辨率）；200 MHz，4 个通道（15 位 @ 625 MS/s（高分辨率）；200 MHz，> 4 个通 道） 16 位 @ ≤312.5 MS/s（高分辨率）；100 MHz，> 4 个通道 |
采样率 | 2 个模拟/数字通道上 50 GS/s（20 ps 分辨率）；4 个模拟/数字通道上 25 GS/s（40 ps 分辨率）；4 个以上模拟/数字通道上 12.5 GS/s（80 ps 分辨率） |
记录长度 | 所有模拟/数字通道上为 62.5 M 点，（所有通道上 125 M 点、250 M 点、500 M 点（选配）；1 G 点，最多四个通道，MSO66B 和 MSO68B 仪器所有通道上 500 M 点） |
波形捕获速率 | >500,000 wfms/s（峰值检测，包络采集模式）， >30,000 波形/秒（所有其他采集模式） |
任意波形/函数发生器（可选） | 13 种预先定义的波形类型，高达 50 MHz 输出 |
DVM | 4 位 DVM（产品注册后免费） |
触发频率计数器 | 8 位频率计数器（产品注册后免费） |
垂直系统- 模拟通道
输入耦合：DC、AC
输入阻抗 1 MΩ 直流耦合：1 MΩ ±1%
输入电容 1 MΩ DC 耦合, 典型值：14.5 pF ±1.5 pF
输入阻抗 50 Ω，直流耦合：50 Ω ±3%
输入灵敏度范围
1 MΩ 500 μV/div～10 V/div，1-2-5 序列
注：500 μV/div 是把 1 mV/div 数字放大 2 倍。
50 Ω 1 mV/div～1 V/div，1-2-5 顺序
1 mV/div 是 2 mV/div 的 2 倍数字缩放。
最大输入电压
50 Ω：2.3 VRMS，<100 mV/div，峰值 ≤ ±20 V（脉冲宽度 ≤ 1 us）
50 Ω：5.5 VRMS，≥100 mV/div，峰值 ≤ ±20 V（脉冲宽度 ≤ 200 us）
1 MΩ：300 VRMS ，峰值 ≤ ±425 V
在 4.5 MHz～45 MHz 时以 20 dB/10 倍频程速率下降，在 45 MHz～450 MHz 时以 14 dB/10 倍频程速率下降。450 MHz 以上时，5.5 VRMS
DC 增益精度
50 Ohm ±2.0% 4（2 mV/div 时为 ±2.0%，1 mV/div 时为 ±4%，典型值）
±1.0% 5（2 mV/div 时为 ±1.0% 满刻度，1 mV/div 时为 ± 2%，典型值）
位置范围：±5 格
最大偏置范围
输入信号不得超过 50 Ω 输入路径的最大输入电压。
设置最大偏置范围，50 Ω 输入
1 mV/div～99 mV/div：±1 V
100 mV/div～1 V/div：±10 V
设置最大偏置范围，1 MΩ 输入
500 μV/div～63 mV/div：±1 V
64 mV/div～999 mV/div：±10 V
1 V/div～10 V/div：±100 V
偏置精度
50 Ω，直流耦合≥5mV/div：±（0.005 X |偏置 – 位置| + 0.087 div）
2mV/div：±（0.005 X |偏置 – 位置| + 0.13 div）
1mV/div：±（0.005 X |偏置 – 位置| + 0.224 div）
1 MΩ，直流耦合≥5mV/div：±（0.005 X |偏置 – 位置| + 0.2 div）
2mV/div：±（0.005 X |偏置 – 位置| + 0.237 div）
1mV/div：±（0.005 X |偏置 – 位置| + 0.384 div）
偏置和位置，以伏特为单位
带宽选项
10 GHz 型号，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz、8 GHz、9 GHz 和 10 GHz
8 GHz 型号，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz 和 8 GHz
6 GHz 型号，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz和 6 GHz
4 GHz 型号，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz 和 4 GHz
2.5 GHz 型号，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz 和 2.5 GHz
1 GHz 型号，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz 和 1 GHz
带宽频响优化平坦响应或阶跃响应
串扰（通道隔离度），典型值
≥50 dB，最高 2 GHz 时
≥45 dB，最高 5 GHz 时
≥40 dB，最高 10 GHz 时
对设置为 200 mV/div 的任意两条通道。
垂直系统 – 数字通道
通道数量安装的每只 TLP058 有 8 个数字输入 (D7-D0) (有一条模拟通道)
垂直分辨率1 位
最大输入切换速率500 MHz
可检测的最小脉宽, 典型值300 ps
阈值每条数字通道一个阈值
阈值范围±40 V
阈值分辨率10 mV
阈值精度± [100 mV + 校准后3%的阈值设置]
输入通道迟滞，典型值在探头端部 100 mV
输入动态范围, 典型值30 Vpp 对 Fin ≤ 200 MHz, 10 Vpp 对 Fin > 200 MHz
绝对最大输入电压, 典型值±42 V 峰值
最小电压摆幅, 典型值400 mV 峰峰值
输入阻抗, 典型值100 kΩ
探头负载，典型值2 pF
前端和射频系统（所有测量值均为典型值）
灵敏度/噪声密度-157 dBm/Hz（1 mV/div，-38 dBm，1.0001 GHz CF，500 kHz 频宽，3 kHz RBW）
DANL -163 dBm/Hz 10 MHz～6 GHz，1 mV/div
-160 dBm/Hz >6 GHz～10 GHz，1 mV/div
噪声系数17 dB（1 mV/div，-38 dBm，1.001 GHz，500 kHz 频宽，3 kHz RBW）
SNR/动态范围112 dB（1 GHz 输入载波，0 dBm 示波器输入范围，1 GHz CF，100 MHz 频宽，1 kHz RBW，中心
测量值 ±20 MHz）
绝对幅度精度±1 dB (0～8 GHz)，最大 10 GHz BW
相位噪声 @ 1GHz 10 MHz 偏置：-140 dBc/Hz
1 MHz 偏置：-132 dBc/Hz
100 kHz 偏置：-118 dBc/Hz
10 kHz 偏置：-118 dBc/Hz
EVM (256 QAM) 0.5% @ 20 MSymbols/s
1.1% @ 800 MSymbols/s
1.5% @ 1.2 GSymbols/s
1.6% @ 2 GSymbols/s
SFDR 60 dB @ 3 GHz，5 GHz 频宽
70 dB @ 2.35 GHz，1.5 GHz 频宽
回波损耗 (<100 mV/div ) 12 dB <5GHz
8 dB，5 GHz～10 GHz
谐波失真二阶谐波：-58 dBC，0 dBm，1 GHz 信号
三阶谐波： -55 dBC，0 dBm，1 GHz 信号
双音三阶交互调变点（99mV/格时）
25 dBm（10 MHz～6 GHz）
20 dBm（6 GHz～8 GHz）
12 dBm（8 GHz～10 GHz）
水平系统
时基范围40 ps/div～1,000 s/div
采样速率范围6.25 S/s～50 GS/s（实时～最大值视所使用的通道而定）
25 GS/s～2.5 TS/s（插补～最大值视所使用的通道而定）
记录长度范围
适用于模拟通道和数字通道。所有采集模式均为 1 G 最大记录长度，1 k 最低记录长度，可以按 1 个样点递增调节。
标配: 62.5 M 样点
选项 6-RL-1: 125 M 样点
选项 6-RL-2: 250 M 样点
选项 6-RL-3：500 M 样点
选项 6-RL-4：1 G 样点
触发系统
触发模式自动、正常和单次
触发耦合DC，高频抑制（衰减 > 50 kHz），低频抑制（衰减 < 50 kHz），噪声抑制（降低灵敏度）
触发释抑范围0 ns～10 秒
触发带宽（边沿、脉冲和逻辑），典型值
型号触发类型触发带宽
MSO6xB 10 GHz 边沿10 GHz
MSO6xB 10 GHz 脉冲，逻辑4 GHz
MSO6xB 8 GHz 边沿8 GHz
MSO6xB 8 GHz 脉冲，逻辑4 GHz
MSO6xB 6 GHz 边沿6 GHz
MSO6xB 6 GHz 脉冲，逻辑4 GHz
MSO6xB 4 GHz，2.5 GHz，1GHz
触发类型
边沿： 任何通道正斜率、负斜率或任一斜率。耦合包括直流、交流、噪声抑制、高频抑制和低频抑制。
脉冲宽度： 触发正脉冲宽度或负脉冲宽度。可以用时间或者逻辑值来限定事件
超时： 当事件在指定时间内一直保持高、低或高低时触发。事件可以按逻辑判定
欠幅： 在一个脉冲越过一个门限，但在再次越过第一个门限前未能越过第二个门限时触发采集。可以用时间或者逻辑值来限定事件
窗口： 在事件进入、超出、保持在用户可调节的两个阈值确定的窗口范围内、范围外时触发采集。可以用时间或者逻辑值来限定事件
逻辑： 在逻辑码型变成真、变成假或与时钟边沿一致时触发采集。为所有输入通道指定(AND, OR, NAND,NOR) 可以定义为高、低或任意。变成真的逻辑码型可以根据时间判定
建立和保持时间： 当任意输入通道中存在的时钟和数据之间的建立时间和保持时间超过阈值时触发
上升/下降时间： 在脉冲边沿变化速率快于或慢于指定速率时触发。跳变沿可以为正、负或正负。事件可以按逻辑判定
视频 （选项 6-VID） ： 在 NTSC、PAL 和 SECAM 视频信号上的所有行（奇偶）或所有场上触发。
序列： 触发 B 事件 X 次，或复位 C 事件，在 A 事件后触发 N 个事件。一般来说，A 和 B 触发事件可以设置成任何触发类型，有少数例外：不支持逻辑判定，如果 A 事件或 B 事件设置成建立时间和保持时间，那么其他事件必须设置成边沿，且不支持以太网和高速 USB (480 Mbps)
可视触发通过扫描所有波形采集，并把它们与屏幕上的区域(几何形状)进行对比，来判定标准触发。每个区域使用 In、Out 或 Don't Care 作为判定符，确定的区域没有上限。可以使用任意组合的可视触发区域定义布尔表达式，进一步判定采集内存中存储的事件。形状有矩形、三角形、梯形、六边形及用户自定义形状。
并行总线： 在并行总线数据值上触发。并行总线长度可以是 1 位到 32 位（从数字通道和模拟通道）。支持二进制和十六进制 基数
I2C 总线 (选项 6-SREMBD): 在高达 10 Mb/s 的 I2C 总线上的开始、重复开始、停止、缺少确认、地址（7 位或 10 位）、数据或地址和数据上触发采集
I3C 总线（选项 6-SRI3C） 在 I3C 总线上出现启动、重复启动、停止、地址、数据、I3C SDR 直连、I3C SDR 广播、缺少确认、T 误码、广播地址错误、Hot-Join、HDR 重新启动、HDR 退出事件时触发，高达 10 Mb/s
SPI 总线（选项 6-SREMBD）:在高达 20 Mb/s 的 SPI 总线的 Slave Select、Idle Time 或 Data（1-16 个字）上触发采集RS-232/422/485/UART 总线
采集系统
采样采集的样点值
峰值检测在所有扫描速度下捕获最窄 160 ps 的毛刺平均2～10,240 个波形
最大平均速度 = 180 个波形/秒
快速硬件平均一种短时间内采集大量平均值的采集模式。快速硬件平均可优化采集路径，减小存储截断误差，并通过可选偏移抖动技术消除小尺度非线性缺陷。此功能可通过编程接口命令获得。
2～1,000,000 个波形
最大平均速度 = 32,000 个波形/秒
包络Min-max 包络，反映多次采集中的峰值检测数据
高分辨率对每种采样率应用唯一的有限脉冲响应 (FIR) 滤波器，对该采样率保持最大带宽，同时在超过选定采样率的可用带宽时，防止假信号，消除示波器放大器和 ADC 的噪声。
High Res 模式在≤ 625 MS/s 采样率下提供了最低 12 位垂直分辨率，最高可达 16 位垂直分辨率。
FastAcq® FastAcq 优化仪器，分析动态范围，捕获偶发事件。
最大波形捕获率：
• >500,000 wfms/s（峰值检测或包络采集模式）
• >30,000 wfms/s（所有其他采集模式）
滚动模式处于自动触发模式时，以 40 ms/div 或更慢的时基速度，在显示器上从右到左滚动序列波形点。
历史记录模式利用最大记录长度，这会捕获大量已触发的采集，可在看到您需要的信息时停止捕获，并可快速回顾所有存储的已触发采集。历史记录中存储的可用采集数量为最大记录长度除以当前的记录长度设置值。
FastFrame™ 采集内存分为数段。
最大触发速率为每秒 >5,000,000 个波形
最小帧大小 = 50 个样点
如果记录长度高达 250M，帧大小 ≥ 1,000 样点，最大帧数 = 记录长度 / 帧大小。
如果记录长度为 500M 且仅使用最大采样率 ≥ 25GS/s 的通道，则最大帧数 = 记录长度 / 帧大小。
如果记录长度为 500M 且使用最大采样率 ≥ 12.5 GS/s 的任何通道，则最大帧数 ≥ 250,000。
如果记录长度为1G 且仅使用最大采样率 ≥ 25GS/s 的通道，则最大帧数 ≥ 记录长度 / 帧大小 /2。
如果记录长度为1G 且仅使用最大采样率 ≥ 12.5 GS/s 的通道，则最大帧数 ≥ 记录长度 / 帧大小 / 4。
对于 50 点帧，最大帧数 = 1,000,000
波形测量
光标类型波形，垂直条，水平条，垂直和水平条和极坐标（仅限 XY/XYZ 绘图）
自动测量
36 种，可以显示为单独测量标签或一起显示在测量结果表中的测量数量没有上限
幅度测量幅度, 最大值, 最小值, 峰峰值, 正过冲, 负过冲, 中间值, RMS, AC RMS, 顶部, 底部, 面积
定时测量周期、频率、单位间隔、数据速率、正脉冲宽度、负脉冲宽度、时滞、延迟、上升时间、下降时间、相位、上升转换速率、下降转换速率、突发宽度、正占空比、负占空比、电平范围外的时间、建立时间、保持时间、持续时间 N 个周期、高电平时间、低电平时间、达到最小值的时间和达到最大值的时间
抖动测量 (标配)：TIE 和相位噪声
测量统计：中间值, 标准方差, 最大值, 最小值, 样本总量。在当前采集和所有采集中均提供统计数据参考电平：用户可定义的参考电平用于自动测量，可以百分比或单位形式指定。参考电平可以设置成全局，适用于所有测量、每条源通道或每个信号，也可以设置为每项测量唯一
选通：Screen（屏幕）、Cursors（光标）、Logic（逻辑）、Search（搜索）或 Time（时间）。指定进行测量的采集区域。选通可以设置成 Global（全局）（影响所有设置成 Global（全局）的测量）或 Local（本地）（所有测量可以有唯一的 Time（时间）门设置；只有一个 Local（本地）门用于 Screen（屏幕）、Cursors（光标）、Logic（逻辑）和 Search（搜索）操作）。
测量示图：直方图，时间趋势图，频谱图，眼图（仅用于 TIE 测量），相位噪声图（仅用于相位噪声测量）
测量限制：测量值的用户可定义限制的通过/不通过测试。针对事件发生测量值故障事件的行动，包括保存屏幕捕获、保存波形、系统请求 (SRQ) 和停止采集
抖动分析（选项 6-DJA）增加以下内容：
测量抖动摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼图高度、眼图高度@BER、眼图宽度、眼图宽度@BER、眼高幅度、眼低幅度、Q 因数、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交点、T/nT 比、SSC 频率方差、SSC调制速率
测量示图：眼图和抖动浴盆曲线
快速眼图渲染：显示定义眼图边界的单位间隔 (UI) 以及用户指定的眼图周围 UI 数量，以增加视觉效果
完整的眼图渲染：显示所有有效的单位间隔 (UI)
测量限制测量值的用户可定义限制的通过/不通过测试。针对事件发生测量值故障事件的行动，包括保存屏幕捕获、保存波形、系统请求 (SRQ) 和停止采集
眼图模板测试具有模板自动调整功能的自动模板通过/不通过测试
功率分析（选项 6-PWR） 增加以下内容：
测量输入分析（频率、VRMS、IRMS、电压和电流波峰因数、真实功率、视在功率、无功功率、功率因数、相位角、谐波、涌入电流、输入电容）
幅度分析（周期幅度、周期顶部、周期底部、周期最大值、周期最小值、周期峰峰值）
定时分析（周期、频率、负占空比、正占空比、负脉冲宽度、正脉冲宽度）
开关分析（开关损耗、dv/dt、di/dt、安全作业区、RDSon）
输出分析（工频纹波、开关纹波、效率、启动时间、关闭时间）
磁性分析（电感、I 相对于 Intg(V) 关系、磁性损耗、磁性属性）
频率响应分析（控制环路响应博特图、电源抑制比、阻抗）
测量示图谐波柱状图、开关损耗轨迹图和安全作业区
测量限制测量值的用户可定义限制的通过/不通过测试。针对事件发生测量值故障事件的行动，包括保存
屏幕捕获、保存波形、系统请求 (SRQ) 和停止采集
逆变器电机驱动器分析（选项 6-IMDA）添加以下内容：
测量输入分析（电能质量，谐波，输入电压，输入电流和输入功率）
纹波分析（线路纹波和开关纹波）
输出分析（相量图和效率）
DQ0 分析 (DQ0) 需要选项 6-IMDA-DQ0
测量示图谐波条形图和相量图
逆变器电机驱动分析机械测量（选项 6-IMDA-MECH：需要选项 6-IMDA）添加以下内容：
支持的传感器霍尔传感器、QEI（正交编码器接口）
测量电气分析（电能质量、谐波、纹波、DQ0 和效率）
机械分析（速度、加速度、角度（QEI 方法）、方向和扭矩）
测量示图时间趋势、采集趋势、相量图、谐波条形图、DQ0 和直方图（速度分布）
数字电源管理（选项 6-DPM）增加以下内容：
测量纹波分析（纹波）
瞬态分析（过冲，下冲，开启过冲，直流电源轨电压）
功率序列分析（开、关）
抖动分析（TIE、PJ、RJ、DJ、 眼图高度、眼图宽度、眼图高、眼图低）
PI/SI 分析 (PSIJ)
DDR3/LPDDR3 内存调试和分析选项 (6-DBDDR3) 增加以下内容：
测量幅度测量（AOS、AUS、Vix(ac)、AOS Per tCK、AUS Per tCK、AOS Per UI、AUS Per UI）时间测量（tRPRE、tWPRE、tPST、Hold Diff、Setup Diff、tCH(avg)、tCK(avg)、tCL(avg)、tCH(abs)、tCL(abs)、tJIT(duty)、tJIT(per)、tJIT(cc)、tERR(n)、tERR(m-n)、tDQSCK、tCMD-CMD、tCKSRE、tCKSRX）
LVDS 调试和分析选项（选项 6-DBLVDS）新增以下内容：
数据通路测量通用测试（单位间隔，上升时间，下降时间，数据宽度，数据内时滞 (PN)，数据间时滞（通路至通路），数据峰峰值）
抖动测试（AC 时序，时钟数据设置时间，时钟数据保持时间，眼图 (TIE)，TJ @ BER，DJ Delta，RJ Delta，DDJ，去加重级别）
时钟通路测量通用测试（频率，周期，占空比，上升时间，下降时间，时钟内时滞 (PN)，时钟峰峰值）
抖动测试（TIE，DJ 和 RJ）
SSC 开启（调制速率，频率偏差平均值）
波形数学
数学通道数量没有上限
代数加、减、乘、除波形和标量
数学表达式定义广泛的数学表达式，包括波形、标量、用户可调节变量和参数测量结果，使用复杂公式
执行数学运算。例如(Integral (CH1～Mean(CH1)) X 1.414 X VAR1)
数学函数倒置, 积分, 差分, 平方根, 指数, Log 10, Log e, Abs, Ceiling, Floor, 最小值, 最大值, 度, 弧度, Sin, Cos,
Tan, ASin, ACos, ATan
关系运算布尔比较关系结果 >、<、≥、≤、=、≠
逻辑AND、OR、NAND、NOR、XOR 和 EQV
滤波功能（标配） 用户自定义滤波器加载。用户指定一个包含滤波系数的滤波器。
滤波功能（选项 6-UDFLT）
滤波器类型低通、高通、带通、带阻、全通、希尔伯特、微分器和自定义
滤波器响应类型Butterworth、Chebyshev I、Chebyshev II、Elliptical、Gaussian 和 Bessel-Thomson
FFT 功能频谱幅度和相位, 实数和虚数频谱
FFT 垂直单位幅度: 线性和对数(dBm)
相位: 度, 弧度, 群时延
FFT 窗函数Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp
频谱视图
中心频率受到仪器模拟带宽限制
频宽74.5 Hz – 1.25 GHz（标配）
74.5 Hz～2 GHz（包括选项 6-SV-BW-1；2 GHz 最大跨度可用于多达 4 个通道；1 GHz 最大跨度可用于 >4 个通道）
按 1-2-5 顺序粗调
注：启用频谱视图会将时域采集最大采样率减半。跨度≥ 1.25 GHz 时，最大采样率再次减半。
RF 测量频谱视图谱线数据和显示屏上的通道功率 (CHP)、邻道功率比 (ACPR) 和占用带宽 (OBW) 测量值
射频对时间光迹幅度对时间，频率对时间，相位对时间（包括选项 6-SV-RFVT）
射频对时间触发边沿、脉冲宽度和射频幅度对时间以及射频频率对时间的超时触发（包括选项 6-SV-RFVT）
频谱图射频频率对时间/对幅度显示，x 轴是频率，y 轴是时间，功率电平由颜色变化表示（选件 6-
SV-RFVT）
解析带宽 (RBW) 93 μHz～62.5 MHz
93 μHz～100 MHz（包括选项 6-SV-BW-1）
IQ 捕获数据存储为同相和正交 (I&Q) 样本，并且时域数据和 (I&Q) 数据之间保持精确同步。
当“射频对时间光迹”激活时（选件 6-SV-RFVT），可捕获 IQ 数据且导出到文件，用于在第三方应
用程序中进行进一步分析。
最长采集时间随频宽和采样率不同而异。在 25 GS/s 和 2 GHz 频宽下，最长采集时间为 0.086
秒。对于 1 GHz 频宽，最长采集时间为 0.172 秒。对于 40 MHz 频宽，最长采集时间为 2.749
秒。对于 1 MHz 频宽，最长采集时间为 87.961 秒。
窗口类型和因数
窗口类型因数
Blackman-Harris 1.90
平顶 2 3.77
Hamming 1.30
Hanning 1.44
凯塞-贝塞尔窗2.23
矩形0.89
频谱时间FFT 窗口因数 / RBW
参考电平参考电平由模拟通道 Volts/div 设定值自动设置
设置范围：-42 dBm～+44 dBm
垂直位置-100 divs～+100 divs
垂直单位dBm, dBμW, dBmV, dBμV, dBmA, dBμA
垂直标度线性，日志
水平标度线性，日志
多通道频谱分析每个 FlexChannel 输入都可以配置有频谱视图、RF 与时间光迹（包括选项 RFVT）和光谱（包
括选项 RFVT）。
多个 RF 测量可在多个通道上同时执行。
频谱时间和中心频率设置可以解锁，并在通道之间相互独立移动。所有频谱视图通道必须共
享相同的频宽、分辨率带宽和窗口类型。
搜索
搜索数量没有上限
搜索类型搜索长记录，找到用户指定标准的所有发生时点，包括边沿、脉冲宽度、超时、欠幅脉冲、
窗口违规、逻辑码型、建立时间和保持时间违规、上升/下降时间和总线协议事件。可以在波
形视图或结果表格中查看搜索结果。
保存
保存将文件直接保存到示波器或 USB 媒体、远程网络驱动器或 TekDrive 协作工作区。
波形类型Tektronix 波形数据 (.wfm)，逗号分隔值 (.csv)，MATLAB (.mat)
波形选通光标，屏幕，重新采样（保存每个第 n 个样本）
截屏类型便携式网络图形 (*.png)，24 位位图 (*.bmp)，JPEG (*.jpg)
设置类型泰克设置 (.set)
报告类型Adobe 便携文档 (.pdf)，单文件网页 (.mht)
会话类型泰克会话设置 (.tss)
显示器
显示器类型15.6 英寸(395 mm) 液晶 TFT 彩色显示器
显示器分辨率1,920 水平像素 × 1,080 垂直像素（高清）
显示模式重叠: 传统示波器显示模式，轨迹彼此叠加在一起
堆叠：在这种显示模式中，每个波形都放在自己的片段中，可以利用整个 ADC 范围，同时在
查看时仍能与其他波形分开。多组通道还可以叠加在一个片段内部，简化目测对比信号。
缩放所有波形视图和示图均支持水平缩放和垂直缩放。
插值Sin(x)/x 和线性
波形样式矢量, 点, 可变余辉, 无穷大余辉
格线可移动格线和固定格线，多种类型可供选择：网格、时间、全部和无
调色板正常和屏幕捕获反相
单个波形颜色可由用户选择
字体用户可以从 12 到 20 中选择字体大小（默认为 15）
格式YT、XY 和 XYZ
本地语言用户界面英语, 日语, 简体中文, 繁体中文, 法语, 德语, 意大利语, 西班牙语, 葡萄牙语, 俄语, 韩语
本地语言帮助英语、日语、简体中文
任意函数发生器 (选配)
操作模式关闭、连续、突发脉冲
函数类型任意, 正弦, 方波, 脉冲, 锯齿波, 三角形, DC 电平, 高斯, 洛伦兹, 指数上升/下降, sin(x)/x, 随机噪声,
半正弦, 心电图
幅度范围值为峰峰值电压
波形50 Ω 1 MΩ
任意波形10 mV～2.5 V 20 mV～5 V
Sine 10 mV～2.5 V 20 mV～5 V
方波10 mV～2.5 V 20 mV～5 V
脉冲10 mV～2.5 V 20 mV～5 V
锯齿波10 mV～2.5 V 20 mV～5 V
波形50 Ω 1 MΩ
三角形波10 mV～2.5 V 20 mV～5 V
高斯10 mV～1.25 V 20 mV～2.5 V
洛伦兹10 mV～1.2 V 20 mV～2.4 V
指数上升10 mV～1.25 V 20 mV～2.5 V
指数下降10 mV～1.25 V 20 mV～2.5 V
Sine(x)/x 10 mV～1.5 V 20 mV～3.0 V
随机噪声10 mV～2.5 V 20 mV～5 V
半正弦10 mV～1.25 V 20 mV～2.5 V
心电图10 mV～2.5 V 20 mV～5 V
正弦波形
频率范围0.1 Hz～50 MHz
频率设置分辨率0.1 Hz
频率精度130 ppm (频率 ≤ 10 kHz)，50 ppm (频率> 10 kHz)
这仅适用于正弦波、锯齿波、方波和脉冲波形。
幅度范围20 mVpp～5 Vpp～Hi-Z；10 mVpp～2.5 Vpp～50 Ω
幅度平坦度，典型值±0.5 dB（相对于 1kHz 电平）@ 30 MHz
±1.0 dB（相对于 1kHz 电平）@ 50 MHz
总体谐波失真，典型值1%，幅度 ≥ 200 mVpp～50 Ω 负载
2.5%，幅度 > 50 mV 且 < 200 mVpp～50 Ω 负载
无杂散动态范围，典型值40 dB (Vpp ≥ 0.1 V)；30 dB (Vpp ≥ 0.02 V)，50 Ω 负载
方波和脉冲波形
频率范围0.1 Hz～25 MHz
频率设置分辨率0.1 Hz
频率精度130 ppm (频率 ≤ 10 kHz)，50 ppm (频率> 10 kHz)
幅度范围20 mVpp～5 Vpp，Hi-Z；10 mVpp～2.5 Vpp，50 Ω
占空比范围10%～90% 或 10 ns 最小脉冲，以高者为准
最小脉冲时间适用于开点时间和闭点时间，因此最大占空比在更高频率时会下降，以保持 10 ns
闭点时间
占空比分辨率0.1%
最低脉冲宽度，典型值10 ns。这是开点或闭点时长的最短时间。
上升/下降时间，典型值5 ns，10%～90%
脉冲宽度分辨率100 ps
过冲，典型值< 6%，信号步长 > 100 mVpp 时
这适用于正向跳变过冲（+过冲）和负向跳变过冲（-过冲）
对称度，典型值±1% ±5 ns，50% 占空比
抖动，典型值< 60 ps TIERMS，≥ 100 mVpp 幅度，40%-60% 占空比
方波和脉冲波形，5 GHz 测量带宽。
锯齿波和三角波形
频率范围0.1 Hz～500 kHz
频率设置分辨率0.1 Hz
频率精度130 ppm (频率 ≤ 10 kHz)，50 ppm (频率> 10 kHz)
幅度范围20 mVpp～5 Vpp，Hi-Z；10 mVpp～2.5 Vpp，50 Ω
可变对称性0%～100%
对称分辨率0.1%
DC 电平范围±2.5 V, Hi-Z
±1.25 V, 50 Ω
随机噪声幅度范围20 mVpp～5 Vpp, Hi-Z
10 mVpp～2.5 Vpp, 50 Ω
Sin(x)/x
最大频率2 MHz
高斯脉冲, 半正弦, 洛伦兹脉冲
最大频率5 MHz
洛伦兹脉冲
频率范围0.1 Hz～5 MHz
幅度范围20 mVpp～2.4 Vpp, Hi-Z
10 mVpp～1.2 Vpp, 50 Ω
心电图
频率范围0.1 Hz～500 kHz
幅度范围20 mVpp～5 Vpp, Hi-Z
10 mVpp～2.5 Vpp, 50 Ω
任意波形
存储深度1～128 k
幅度范围20 mVpp～5 Vpp, Hi-Z
10 mVpp～2.5 Vpp, 50 Ω
重复率0.1 Hz～25 MHz
采样率250 MS/s
信号幅度精度±[ (1.5%的峰峰值幅度设置) + (1.5%的绝对DC 偏置设置) + 1 mV ] (频率 = 1 kHz)
信号幅度分辨率1 mV (Hi-Z)
500 μV (50 Ω)
直流偏置范围±2.5 V, Hi-Z
±1.25 V, 50 Ω
直流偏置分辨率1 mV (Hi-Z)
500 μV (50 Ω)
直流偏置精度±[ (1.5%的绝对偏置电压设置) + 1 mV ]
从 25 ℃环境温度起，每变化 10 ℃不确定度增加 3 mV
数字电压表 (DVM)
测量类型DC、ACRMS+DC、ACRMS、触发频率数
电压分辨率4 位
电压精度
直流： ±((1.5% * |读数 – 偏置 – 位置|) + (0.5% * |(偏置 – 位置)|) + (0.1 * Volts/div))
|读数 – 偏置 – 位置| 大于 30 ℃时以 0.100%/℃下降
信号距屏幕中心 ±5 格
交流： ± 3% (40 Hz～1 kHz)，40 Hz～1 kHz 范围之外没有谐波含量
AC，典型值：± 2% (20 Hz～10 kHz)
对 AC 测量，输入通道垂直设置必须能覆盖4~10 格之间的 VPP 输入信号，必须在屏幕上能够完
全看得见
触发频率计数器
分辨率8 位
精度±（1 个 + 时基精度 * 输入频率）
信号最低 8 mVpp 或 2 div，以高者为准。
输入频率10 Hz 到模拟通道的最大带宽
信号最低 8 mVpp 或 2 div，以高者为准。
处理器系统
主处理器Intel Core i5-8400H @2.5 GHz，64 位，四核处理器，16 GB 系统 RAM
操作系统默认仪器：封闭嵌入式操作系统
安装选项 6-WIN 的仪器：Microsoft Windows 10
嵌入式操作系统的标准 SSD ≥ 250 GB 可移动固态硬盘驱动器
固态硬盘 (SSD)，带 Microsoft
Windows 10 操作系统（ 6-WIN选件）
≥ 500 GB SSD。外形为 2.5 英寸 SSD 带有一个 SATA-3 接口。此硬盘可以由客户安装，包括Microsoft Windows 10 Enterprise IoT 2016 LTSB（64 位）操作系统

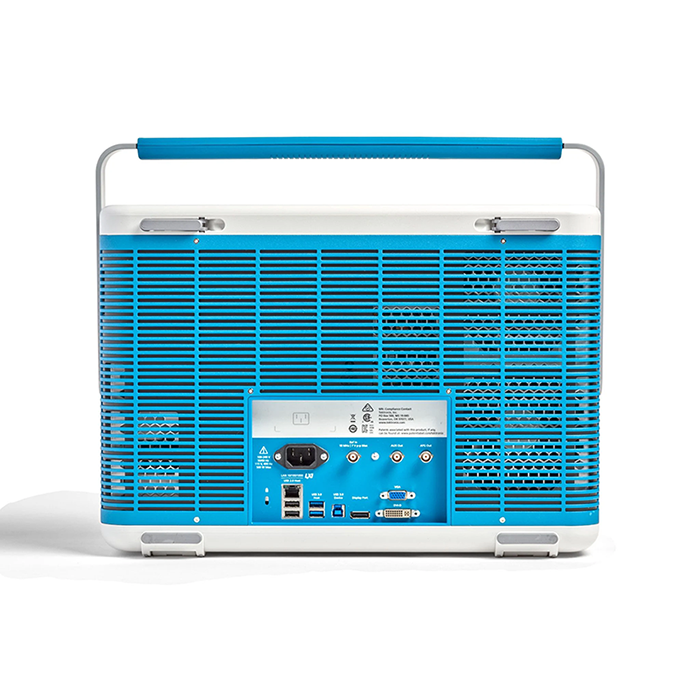

输入输出端口
DisplayPort 连接器20 针 DisplayPort 连接器，连接外部监视器或投影仪，显示示波器画面DVI 连接器29 针 DVI-I 连接器，连接外部监视器或投影仪，显示示波器画面VGA DB-15 孔式连接器; 连接显示外部监视器或投影仪上的示波器显示屏内容探头补偿器信号，典型连接： 连接器位于仪器下方 前面 右
幅度： 0～2.5 V
频率： 1 kHz
源阻抗： 1 kΩ
外部参考输入时基系统可以锁相到外部 10 MHz 参考信号 。
基准时钟有两个范围。
仪器可以接受 10 MHz ±2 ppm 的高精度基准时钟或 10 MHz ±1 kppm 精度较低的基准时钟。
USB 接口（主控，设备端口）
前面板 USB 主控端口：两个 USB 2.0 高速端口，一个 USB 3.0 SuperSpeed 端口
后面板 USB 主控端口：两个 USB 2.0 高速端口，两个 USB 3.0 SuperSpeed 端口
后面板 USB 设备端口：一个 USB 3.0 SuperSpeed 设备端口，提供 USBTMC 支持
以太网接口10/100/1000 Mb/s
辅助输出后面板 BNC 连接器。输出可以配置成在示波器触发时提供一个正或负脉冲输出、内部示波器
基准时钟输出或 AFG 同步脉冲
特点极限
Vout (HI) ≥ 2.5 V 开路；≥ 1.0 V，50 Ω 负载到地
Vout (LO) ≤ 0.7 V，≤ 4 mA 负载；≤0.25 V，50 Ω 对地负载
Kensington 式锁后面安全插槽连接标准Kensington 式锁
LXI 等级: LXI Core 2011
版本: 1.5
电源
电源
功耗最大 500 瓦特
电源电压100～240 V ±10% @ 50 Hz～60 Hz；115 V ±10% @ 400 Hz
物理特性
外观尺寸高：309 mm（12.2 英寸），支脚折叠，把手收回
高：371 mm（14.6 英寸），支脚折叠，把手抬起
宽：454 mm（17.9 英寸），从把手中心到把手中心
深：205 mm（8.0 英寸），从支脚背面到旋钮前面，把手抬起
深：297.2 mm（11.7 英寸），支脚折叠，把手收回
重量< 13.52 公斤（29.8 磅）
冷却仪器右侧（从仪器正面看）及仪器后面提供充足冷却的间隙要求为 50.8 mm（2.0 英寸）
机架安装配置7U（选配 RM5 机架安装套件）
环境技术规格
温度
工作状态+0 ℃～+50 ℃（32 °F～122 °F）
非工作状态-20 ℃～+60 ℃（-4 °F～140 °F）
湿度
工作状态在不高于 40 ℃时，相对湿度 (% RH) 5% 到 90%
+40 ℃～+50 ℃时，相对湿度 5% 到 55%，无冷凝
非工作状态+60 ℃以下时相对湿度为5%～90% (% RH)，无冷凝
海拔高度
工作状态最高 3,000 米（9,843 英尺）
非工作状态最高 12,000 米（39,370 英尺）
温度
工作状态+0 ℃～+50 ℃（32 °F～122 °F）
非工作状态-20 ℃～+60 ℃（-4 °F～140 °F）
湿度
工作状态在不高于 40 ℃时，相对湿度 (% RH) 5% 到 90%
+40 ℃～+50 ℃时，相对湿度 5% 到 55%，无冷凝
非工作状态在不高于 +60 ℃时，相对湿度 (RH) 为 5% 到 90%，无冷凝
海拔高度
工作状态最高 3,000 米（9,843 英尺）
非工作状态最高 12,000 米（39,370 英尺）
EMC、环境和安全
安全认证US NRTL 认证～UL61010-1 和 UL61010-2-030
加拿大认证～CAN/CSA-C22.2 No. 61010.1 和 CAN/CSA-C22.2 No 61010.2.030
欧盟合规性～低电压指令 2014-35-EU 和 EN61010-1。
国际合规性～IEC 61010-1 和 IEC61010-2-030
法规欧盟 CE 标志，并经过美国和加拿大 UL 批准
满足 RoHS 标准
软件
IVI 驱动程序为常见应用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供标配的仪器编程接
口。通过 VISA 兼容 Python、C/C++/C# 及许多其他语言。
e*Scope® 使用标准网络浏览器通过网络连接控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。可以直接从网络浏览器中传送和保存设置、波形、测量和截图，或实时控制设置变化。（可选）配置 e*Scope 验证，以密码保护控制和查看示波器的访问权限。
TekDrive 从任何连接设备上传、存储、组织、搜索、下载和共享任何文件类型。TekDrive 原生集成到仪器，用于无缝共享和调用文件～无需 USB 记忆棒。直接在浏览器中分析和浏览标准文件，
如 .wfm、.isf、.tss 和 .csv。访问 www.tek.com/software/tekdrive 了解详情。
SignalVu-PC 可直接在 6 系列 MSO 或单独的 Windows PC 上运行的高级矢量信号分析软件。需要在 6 系列 MSO
上安装选项 6-SV-RFVT。需要在 SignalVu-PC 上安装 Connect 许可证 (CONxx-SVPC)，其中 xx 为 NL（表示节点锁定许可证）或 FL（表示浮动许可证）。
LXI Web 界面通过标准网络浏览器连接示波器，您只需在浏览器的地址条中输入示波器的 IP 地址或网络名称。网络界面可以查看仪器状态和配置以及网络设置的状态和修改情况，并通过 e*Scope 网络遥
控功能、
编程实例4/5/6 系列平台编程变得异常简便。程序员手册和 GitHub 网站提供了许多命令和实例，可以远程
帮助您入门，自动操作仪器。
