MXO-EP处理ASIC

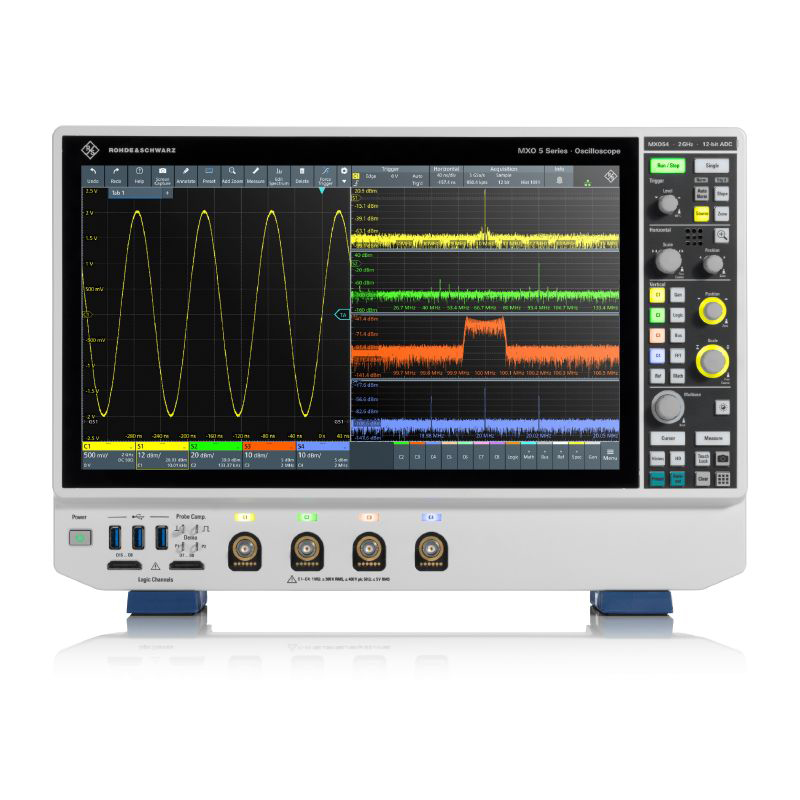

R&S®MXO 5系列标配两个罗德与施瓦茨开发的专用集成电路(ASIC)：MXO-EP（优异性能）。MXO-EP ASIC架构的处理速率高达400 Gbit/s，能够实现每秒采集450万个波形的出色波形捕获率，多路通道的总捕获率可达1800万波形/秒，不仅能够更加快速地采集并查看更多信号细节，还可以快速查找罕见的信号异常。

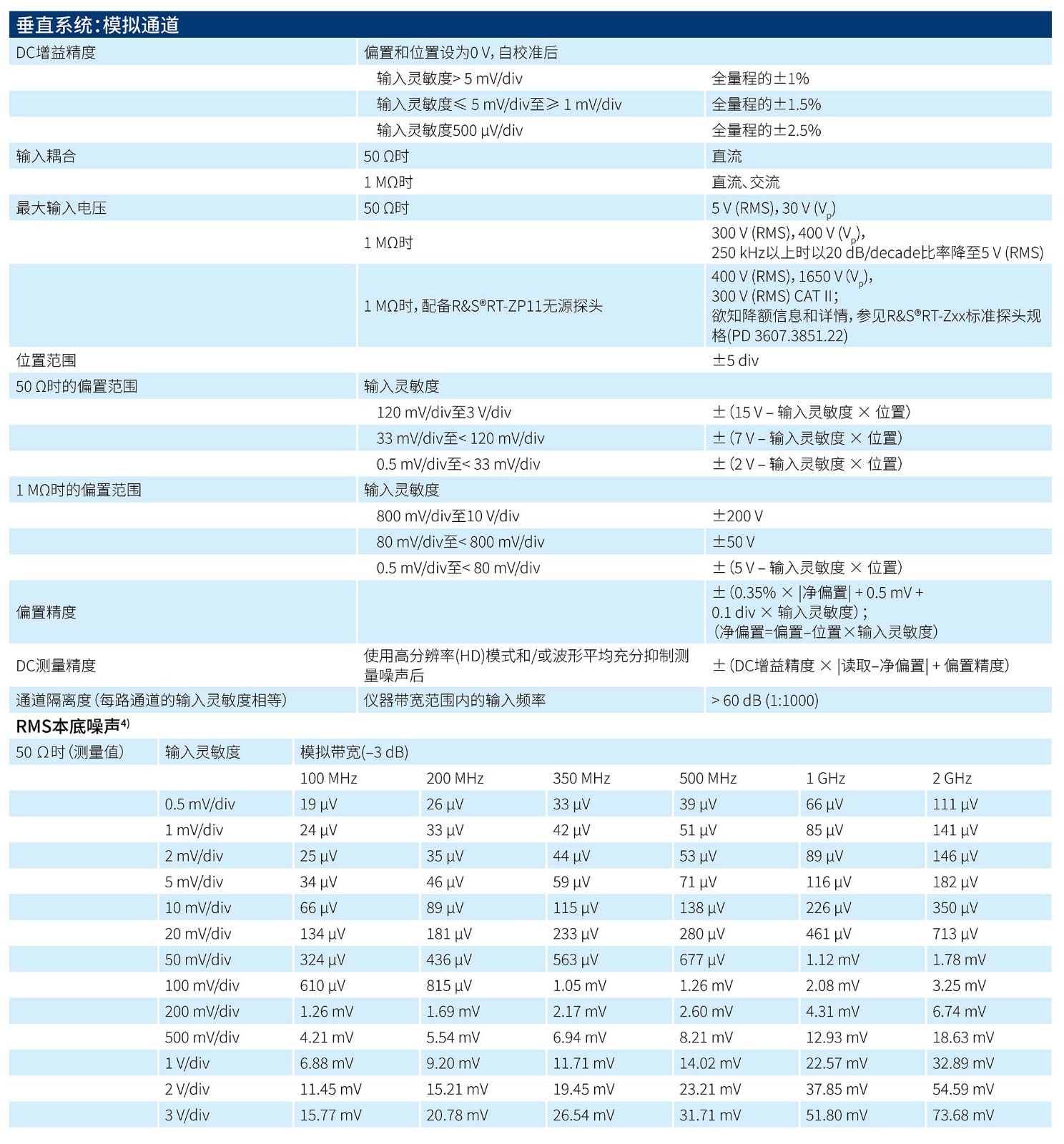

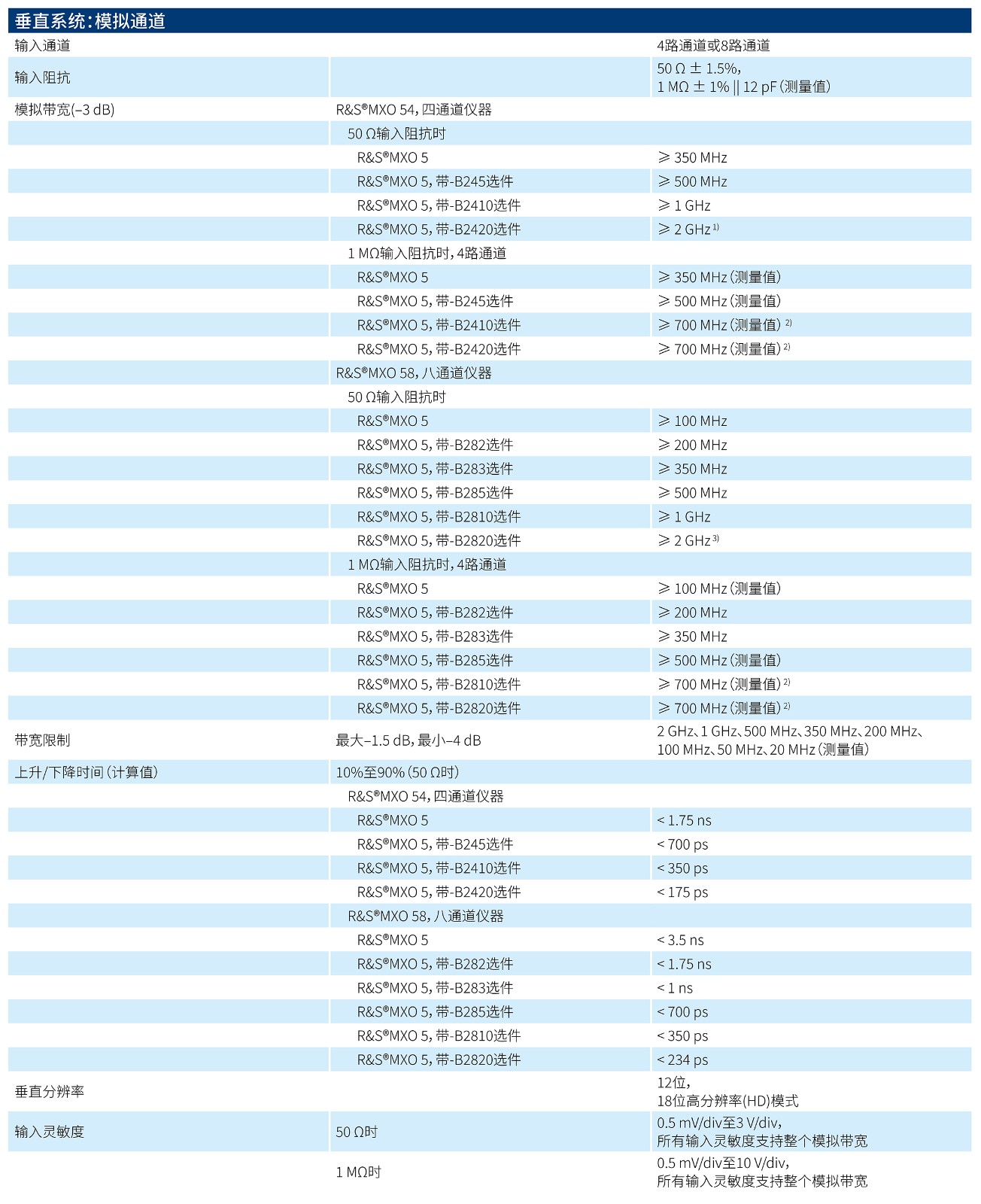

12位ADC，18位垂直架构
R&S®MXO 5具有通道专用的12位模数转换器(ADC)，从而提供低噪声信号路径，并且没有采样率限制。高分辨率(HD)模式将垂直分辨率提高到优异的18位，确保示波器可始终进行准确测量。超低噪声结合高灵敏度前端，最高灵敏度条件下的偏置电压高达±5 V。用户可以获取准确结果和更多功能。

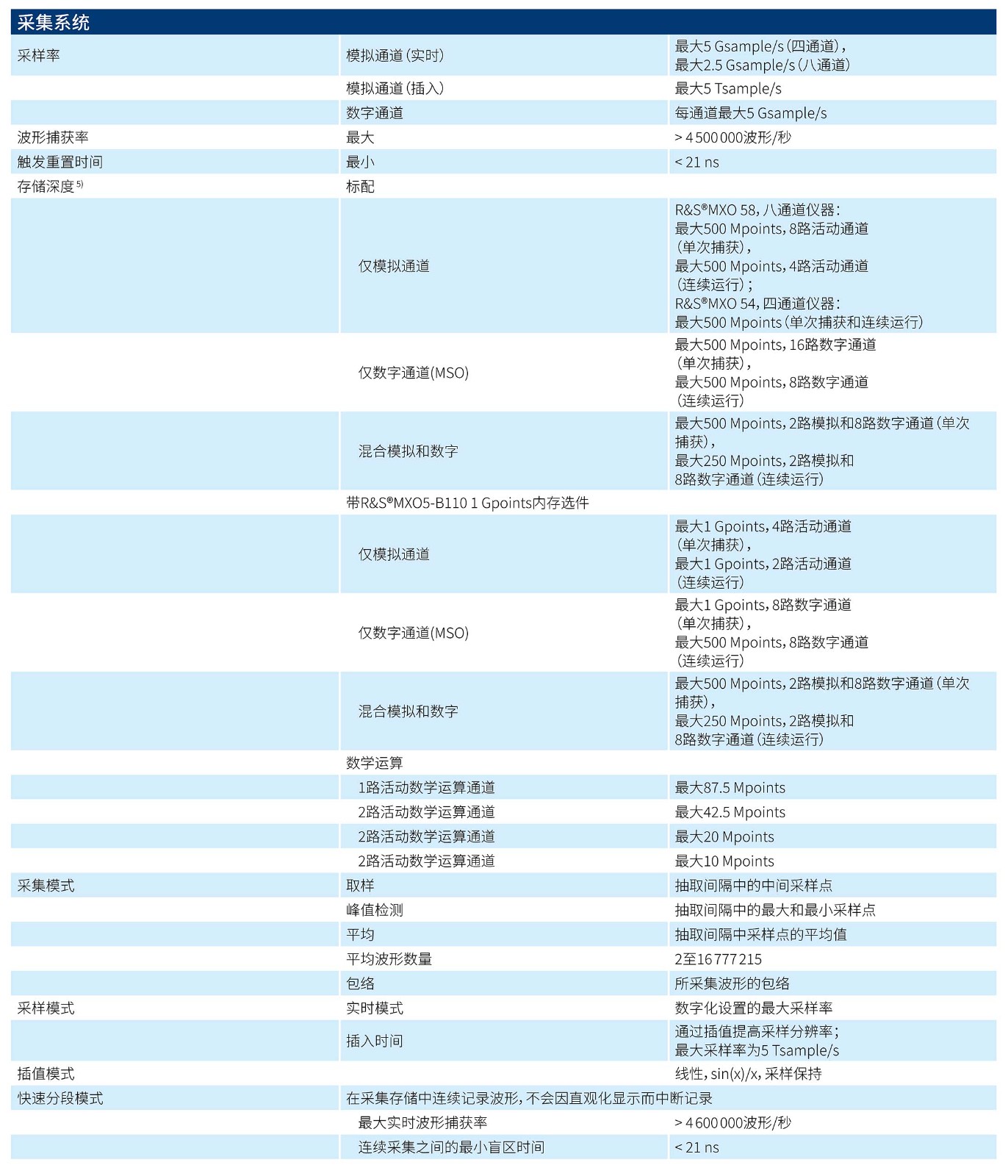

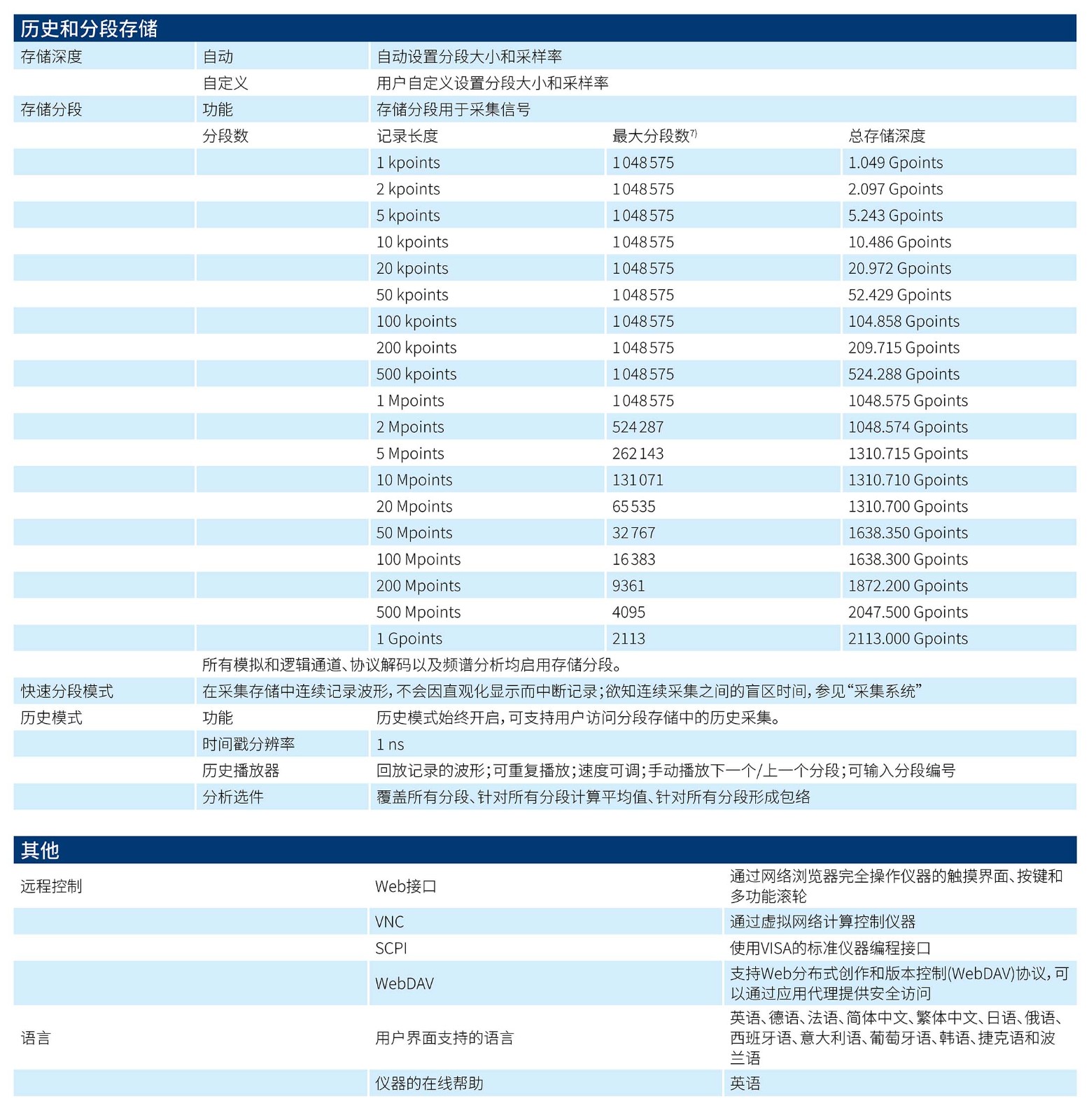

快速响应的深存储
R&S®MXO 5系列示波器的每路通道标配500 M样点存储深度，在业内出类拔萃。示波器能够以最高采样率在八路通道上采集高达200 ms的上电序列或断电序列。1 Gpoints内存扩展还支持采集更长时间。

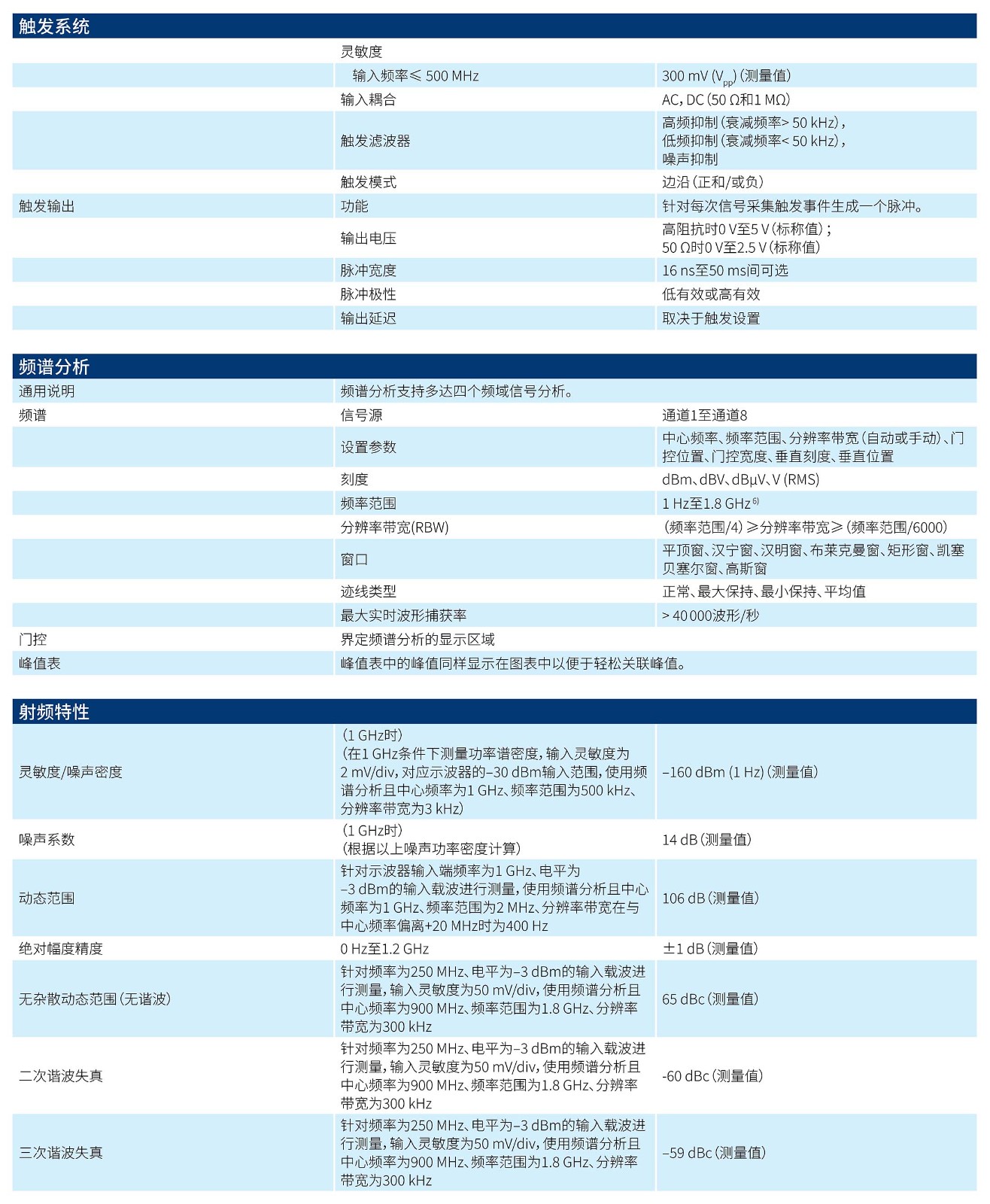

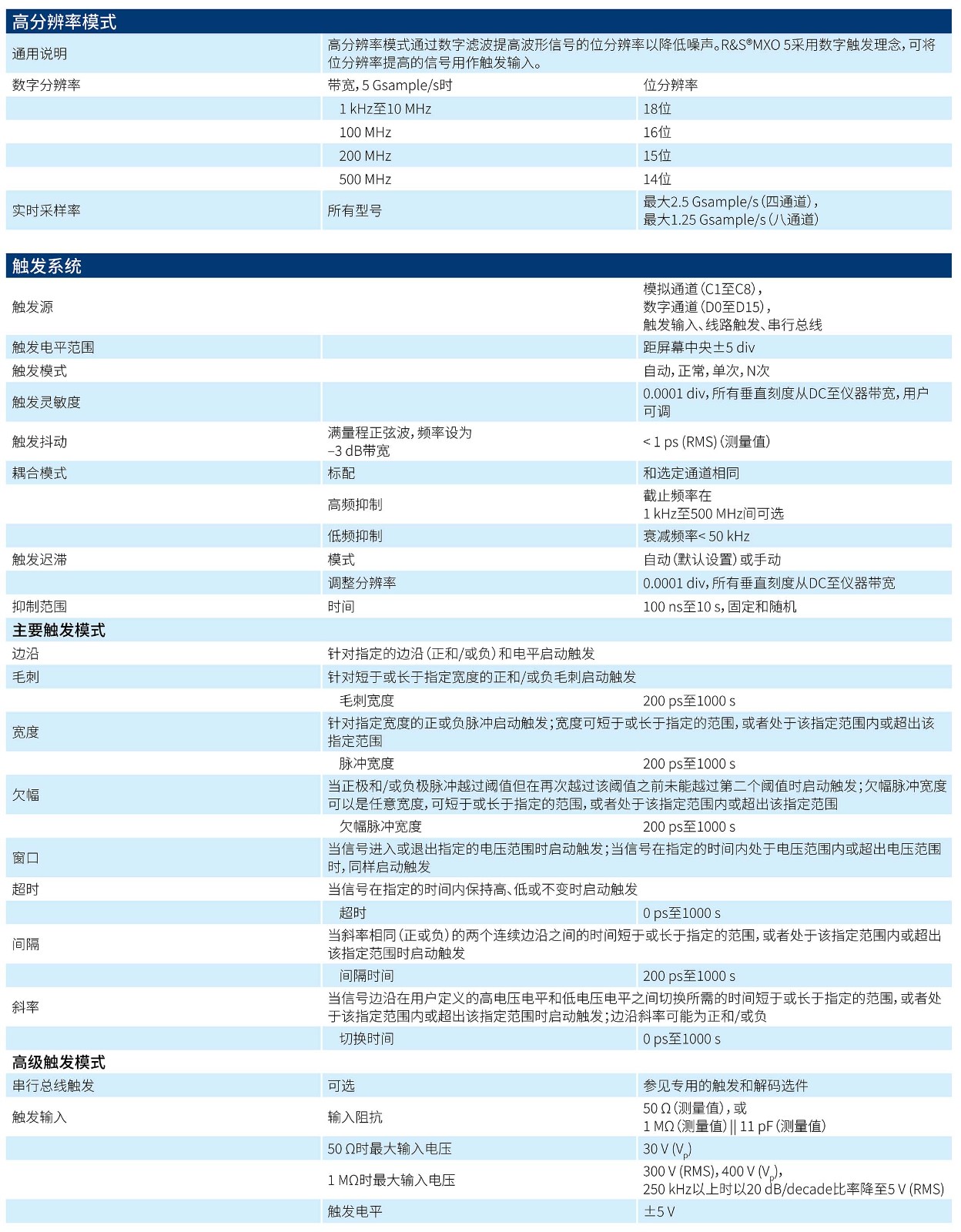

高级数字触发系统
MXO-EP ASIC集成高级数字触发系统，能够实时评估采集路径中的ADC样本。示波器可以触发小于0.0001垂直分格的小事件，其他示波器无法做到这一点。用户可以选择触发迟滞。示波器运用数字滤波器抑制噪声，以实现准确触发。
电源序列和完整性
所有电子电路都需要在合适的时间以适当的功率幅度进行上电和断电。电源序列非常复杂，并且具有重复性。R&S®MXO 5可以同时观察多达八路模拟通道和八个参考波形。除了通道数量之外，示波器还需要具备足够的存储深度以支持更长的记录时间，并提供充足的采样率来观测较小的信号事件。R&S®MXO 5标配500 Mpoints的存储深度。R&S®MXO 5的偏置范围高达5 V，最大灵敏度为0.5 mV/div，能够测量电源纹波和噪声。即使配备10个无源探头，示波器也能以5 mV/div的灵敏度准确观测50 V范围内的直流信号。结合快速频谱分析功能时，R&S®MXO 5可以查找EMI问题并显示频谱分量，有助于更加快速地识别噪声源。
信号完整性和调试
R&S®MXO 5的波形捕获率超过450万波形/秒，能够在需要检测错误的应用中进行信号测试。R&S®MXO 5几乎没有盲区时间，能够检测到其他示波器可能遗漏的罕见事件和随机事件。最重要的是，R&S®MXO 5可以在激活多达四路通道的情况下保持高捕获率。基本测量和数学运算基于硬件加速。R&S®MXO 5提供四路基于硬件加速的频谱通道。示波器每路通道的频谱采集率高达45 000 FFT/s，总采集率可达180 000FFT/s，能够快速测试和调试谐波、EMI或其他需要一流频谱功能的应用。
