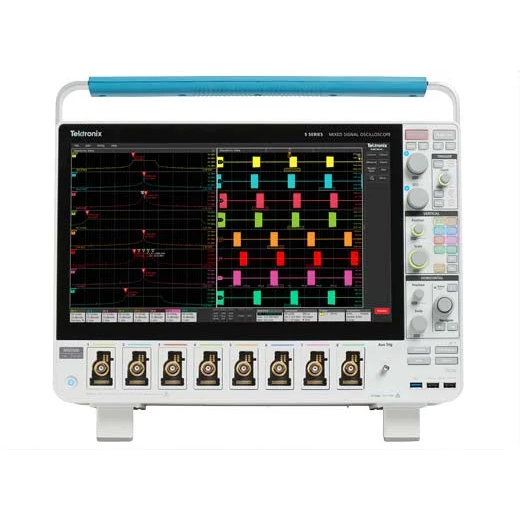

混合信号示波器MSO58 5-BW-1000

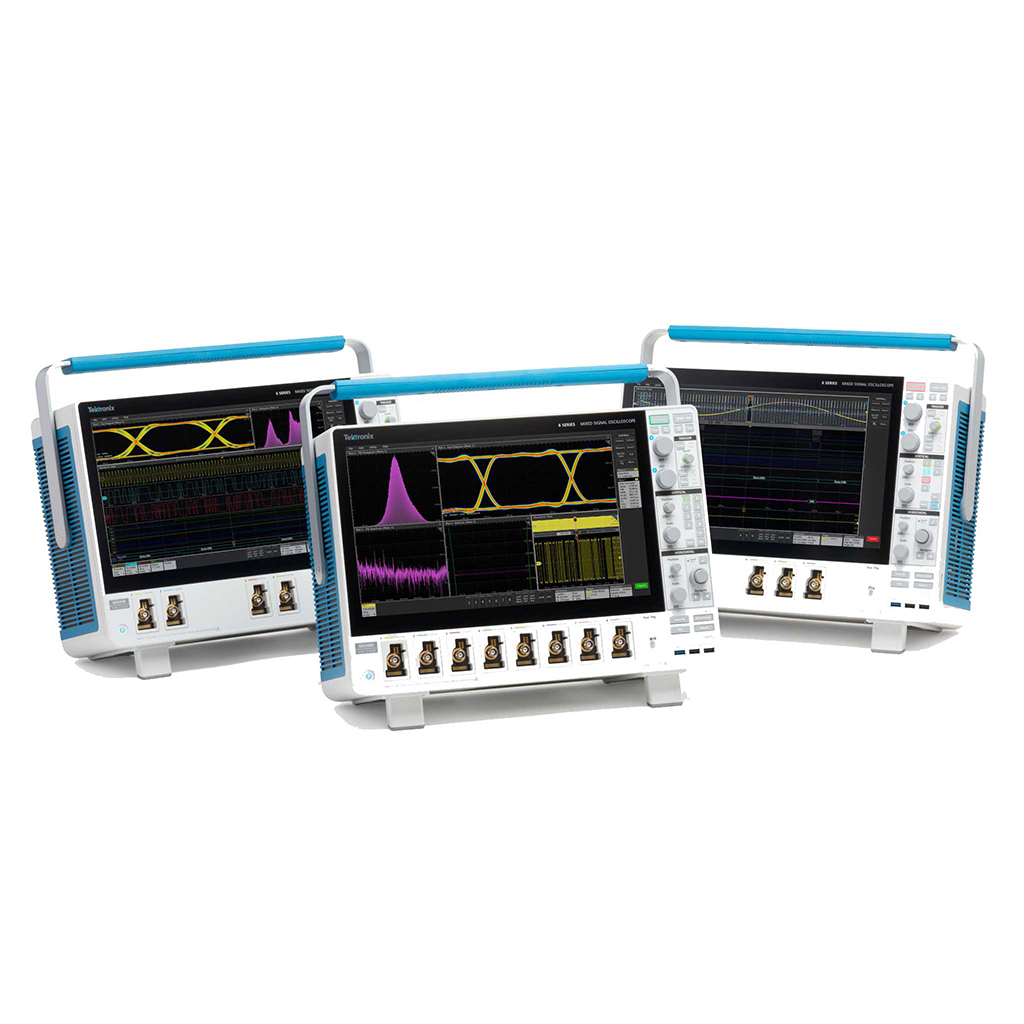

5系MSO是电源测量、设计和分析中不可或缺的组成部分。无论是用于测量开关损耗和安全操作区域、波德图、电源抑制比，还是内部电路电感器和变压器等，5 系MSO都是台式示波器的绝配。了解如何将5系MSO用于当今最流行的应用程序，例如自动串行总线分析和抖动分析。

不仅仅采用新显示器和用户界面， 更是新标准。

配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。

拥有足够的通道。

提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个模拟信号或 8 个数字逻辑信号，只需更改探头即可实现。将任何模拟信号显示为高分辨率波形、频谱或两者，并为每个域提供独立的采集控制。

支持高达 16 位的垂直分辨率，每个细节都不会错过。

12 位模拟到数字转化器，使用高级数字信号处理提供高达 16 位垂直分辨率。 对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。

性能

• 高达 2 GHz 带宽

• 高达 500 M 点记录长度

数字输入

• TLP058 逻辑探头，每个探头可提供 8 条数字通道

操作系统

• 添加 Windows 操作系统，以便在示波器上运行 PC 软件

信号发生器

• 添加内置任意波形/函数发生器

高级分析

         串行解码/触发支持 I2C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线

• 自动对以太网、USB 2.0 和汽车以太网进行一致性测试

• 高级抖动分析

• 自动功率测量和分析

• 低噪声纹波测量

• 逆变器、电机和驱动器分析

• 带宽	350 MHz 至 2 GHz
  可升级带宽	是
  模拟通道	4、6 或 8
  模拟采样率（所有通道）	高达 6.25 GS/s
  标配记录长度（所有通道）	62.5 M
  集成任意波形/函数发生器	50 MHz（可选）
  数字通道（MSO 系列）	可达 64 条（可选）
  ADC 分辨率	12 位
  波形捕获率	>500,000 波形/秒
  操作系统	封闭式 Linux   开放式 Windows（选配）
  标准探头	高达 1 GHz 无源   < 3.9 pF 负载

技术规格

除另行说明外，所有技术规格均受保证。除另行指明外，所有技术规格均适用于所有型号。

型号概述

垂直系统 – 模拟通道

• 带宽选项

• 50 Ω: 20 MHz, 250 MHz及示波器的全部带宽值

  1 MΩ: 20 MHz, 250 MHz, 500 MHz

• 输入耦合

• DC, AC

• 输入阻抗

• 50 Ω ± 1%

  1 MΩ ± 1%，13.0 pF ± 1.5 pF (< 2 GHz 型号)

  1 MΩ ± 1%，14.5 pF ± 1.5 pF（2 GHz 型号）

• 输入灵敏度范围

•

• 1 MΩ

• 500 µV/div ~ 10 V/div，1-2-5 序列

• 50Ω

• 500 µV/div ~ 1 V/div，1-2-5 顺序

•

• 注：500 μV/div 是 1mV/div 的 2 倍数字缩放

• 最大输入电压

• 50 Ω：5 VRMS，峰值 ≤ ±20 V (DF ≤ 6.25%)

  1 MΩ：300 VRMS，CAT II

  对于 1 MΩ，在 4.5 MHz ~ 45 MHz 时额定值以 20 dB/10 倍频程比率下降；

  45MHz ~ 450MHz 时额定值以 14 dB/10 倍频程比率下降；> 450 MHz 时，5.5VRMS

• 有效位数 (ENOB)，典型值

•

• 2 GHz 型号，High Res 模式，50 Ω，10 MHz 输入，90% 全屏

• 带宽（软件可升级）	ENOB
  1 GHz	7.0
  250 MHz	7.8
  20 MHz	8.7



• 随机噪声，RMS，典型值

•

• 1 GHz，500 MHz，350 MHz 型号，高分辨率模式 (RMS)

• < 2 GHz 型号		50Ω					1 MΩ
  V/div		1 GHz	500 MHz	350 MHz	250 MHz	20 MHz	500 MHz	350 MHz	250 MHz	20 MHz
  ≤1 mV/div 4		254 μV	198 μV	141 μV	118 μV	70.0 μV	189 μV	143 μV	118 μV	64.8 μV
  2 mV/div		255 μV	198 μV	143 μV	121 μV	70.4 μV	194 μV	145 μV	121 μV	66.0 μV
  5 mV/div		262 μV	202 μV	150 μV	133 μV	72.8 μV	196 μV	152 μV	130 μV	69.6 μV
  10 mV/div		283 μV	218 μV	169 μV	158 μV	79.8 μV	212 μV	167 μV	154 μV	78.2 μV
  20 mV/div		357 μV	273 μV	222 μV	223 μV	102 μV	269 μV	214 μV	223 μV	104 μV
  50 mV/div		677 μV	516 μV	436 μV	460 μV	196 μV	490 μV	410 μV	480 μV	207 μV
  100 mV/div		1.61 mV	1.23 mV	1.02 mV	1.04 mV	464 μV	1.16 mV	964 μV	1.05 mV	475 μV
  1 V/div		13.0 mV	9.88 mV	8.41 mV	8.94 mV	3.77 mV	13.6 mV	10.6 mV	11.1 mV	5.47 mV



• 2 GHz 型号，高分辨率模式 (RMS)

• 2 GHz 型号		50Ω			1 MΩ
  V/div		1 GHz	250 MHz	20 MHz	500 MHz	250 MHz	20 MHz
  ≤1 mV/div 1		66.8 μV	66.8 μV	27.2 μV	208 μV	117 μV	64.6 μV
  2 mV/div 2		96.9 μV	77.5 μV	28.5 μV	224 μV	117 μV	66.7 μV
  5 mV/div 3		202 μV	108 μV	37.4 μV	238 μV	133 μV	68.7 μV
  10 mV/div		275 μV	147 μV	56.1 μV	277 μV	173 μV	83.6 μV
  20 mV/div		469 μV	251 μV	106 μV	416 μV	278 μV	125 μV
  50 mV/div		1.10 mV	589 μV	253 μV	916 μV	620 μV	271 μV
  100 mV/div		2.75 mV	1.47 mV	602 μV	1.90 mV	1.36 mV	603 μV
  1 V/div		18.4 mV	10.8 mV	4.68 mV	20.3 mV	14.6 mV	6.54 mV



1≤ 1 mV/div 时的带宽在 50 Ω 条件下限制为 175 MHz。

22 mV/div 时的带宽在 50 Ω 条件下限制为 350 MHz。

35 mV/div 时的带宽在 50 Ω 条件下限制为 1.5 GHz。

4500 μV/div 时的带宽在 50 Ω 条件下限制为 250 MHz。

51 mV/div 时的带宽在 50 Ω 条件下限制为 175 MHz。

62 mV/div 时的带宽在 50 Ω 条件下限制为 350 MHz。

75 mV/div 时的带宽在 50 Ω 条件下限制为 1.5 GHz。

• 位置范围

• ±5 格

• 最大偏置范围

•

• 2 GHz 型号

• V/div 设置	最大偏置范围，50Ω 输入
  500 µV/div - 50 mV/div	±1 V
  51 mV/div - 99 mV/div	±（-10 *（V/div 设置）+ 1.5 V）
  100 mV/div - 500mV/div	±10 V
  501 mV/div - 1V/div	±（-10 *（V/div 设置）+ 15 V）



  V/div 设置	最大偏置范围，1MΩ 输入
  500 µV/div - 63 mV/div	±1 V
  64 mV/div - 999 mV/div	±10 V
  1 V/div - 10 V/div	±100 V



• ≤ 1 GHz 型号

• V/div 设置	最大偏置范围
  	50 Ω 输入	1 MΩ 输入
  500 µV/div - 63 mV/div	±1 V	±1 V
  64 mV/div - 999 mV/div	±10 V	±10 V
  1 V/div - 10 V/div	±10 V	±100 V

• 偏置精度

• ±(0.005 X | 偏置 – 位置 | + DC 平衡)

• 串扰（通道隔离度），典型值

• ≥ 200:1，对 V/div 设置相等的任意两条通道直到额定带宽

• DC 均衡

• 0.1 div，DC-50 Ω 示波器输入阻抗（50 Ω BNC 端接）

  0.2 div @ 1 mV/div，DC-50 Ω 示波器输入阻抗（50 Ω BNC 端接）

  0.4 div @ 500 μV/div，DC-50 Ω 示波器输入阻抗（50 Ω BNC 端接）

  0.2 div，DC-1 MΩ 示波器输入阻抗（50 Ω BNC 端接）

  0.4 div @ 500 μV/div，DC-1 MΩ 示波器输入阻抗（50 Ω BNC 端接）

注： 500µV/div 是 1mV/div 的 2 倍数字缩放。因此，其通过测试 1mV/div 设置获得保证。

垂直系统 – 数字通道

• 通道数量

• 安装的每只 TLP058 有 8 个数字输入 (D7-D0) (有一条模拟通道)

• 垂直分辨率

• 1 位

• 最大输入切换速率

• 500 MHz

• 可检测的最小脉宽, 典型值

• 1 ns

• 阈值

• 每条数字通道一个阈值

• 阈值范围

• ±40 V

• 阈值分辨率

• 10 mV

• 阈值精度

• ± [100 mV + 校准后3%的阈值设置]

• 输入通道迟滞，典型值

• 在探头端部 100 mV

• 输入动态范围, 典型值

• 30 Vpp 对 Fin ≤ 200 MHz, 10 Vpp 对 Fin > 200 MHz

• 绝对最大输入电压, 典型值

• ±42 V 峰值

• 最小电压摆幅, 典型值

• 400 mV 峰峰值

• 输入阻抗, 典型值

• 100 kΩ

• 探头负载，典型值

• 2 pF

水平系统

• 时基范围

• 200 ps/div ~ 1,000 s/div

• 采样速率范围

• 1.5625 S/s ~ 6.25 GS/s (实时)

  12.5 GS/s ~ 500 GS/s（内插）

• 记录长度范围

•

• 标配

• 1 k 点 ~ 62.5 M 点, 单个样点递增

• 选项 5-RL-125M

• 125 M 点

• 最高采样率下的最大持续时间

• 10 ms (标配) 或 20 ms (选配)

• 时基延迟时间范围

• -10 格 ~ 5,000 s

• 相差校正范围

• -125 ns 至 +125 ns，分辨率为 40 ps

• 时基精度

• ±2.5 x 10-6在任何 ≥1 ms 的时间间隔上

  描述	技术指标
  出厂容限	±5.0 x10-7 。在校准时，23 °C 环境温度，在任意 ≥1 ms 间隔上
  温度稳定性	±5.0 x10-7 。在工作温度下测试
  晶体老化	±1.5 x 10-6 。频率容限在一年期内在 25 °C 时变化

• 时间增量测量精度

•

  （假定边沿形状根据高斯滤器响应生成）

  对于给定的仪器设置和输入信号，计算时间增量测量精度 (DTA) 的公式（假设忽略高于奈奎斯特频率的信号量），其中：

  SR 1= 转换速率 (第1个边沿) 在第 1个测量点周围

  SR 2= 转换速率（第 2 个边沿）在第 2 个测量点周围

  N = 输入参考保障噪声极限值 (VRMS)

  TBA = 时基精度或参考频率误差

  t p= 增量时间测量持续时间(秒)

• 孔径不确定度

• ≤ 0.450 ps +（1 * 10-11* 测量持续时间）RMS，适用于持续时间 ≤100ms 的测量

• 模拟通道间延迟, 全部带宽, 典型值

• ≤ 100 ps, 对任意两条通道, 输入阻抗设置为 50 Ω、DC 耦合，Volts/div 相等或高于 10 mV/div

• 模拟通道和数字 FlexChannels 通道之间延迟，典型值

• < 1 ns，使用 TLP058 及与示波器带宽匹配的无源探头，没有应用带宽限制

• 任意两条数字 FlexChannels 通道之间的延迟，典型值

• 320 ps

• 数字 FlexChannel, 通道任意两位之间的延迟, 典型值

• 160 ps

触发系统

• 触发模式

• 自动触发，正常触发，单次触发

• 触发耦合

• DC，高频抑制（衰减 > 50 kHz），低频抑制（衰减 < 50 kHz），噪声抑制（降低灵敏度）

• 触发释抑范围

• 0 ns ~ 10秒

• 触发抖动，典型值

• ≤ 5 psRMS，对采样模式和边沿型触发

  ≤ 7 psRMS，对边沿型触发和 FastAcq 模式

  ≤ 40 psRMS，对非边沿型触发模式

• 边沿类型触发灵敏度，DC 耦合，典型值

• 路径	范围	技术指标
  1 MΩ 路径（所有型号）	0.5 mV/div ~ 0.99 mV/div	5 mV，DC ~ 仪器带宽
  	≥ 1 mV/div	5 mV 或 0.7 div，以高者为准，DC ~ <500 MHz 或仪器带宽；6 mV 或 0.8 div，以高者为准，> 500 MHz ~ 仪器带宽
  50 Ω 路径，1GHz，500MHz，350MHz 型号		5.6 mV 或 0.7 div，以高者为准，DC ~ <500 MHz 或仪器带宽；7 mV 或 0.8 div，以高者为准，> 500 MHz ~ 仪器带宽
  50 Ω 路径，2GHz 型号	0.5 mV/div ~ 0.99 mV/div	3.0 div，DC ~ 仪器带宽
  	1 mV/div ~ 9.98 mV/div	1.5 格，DC ~ 仪器带宽
  	≥ 10 mV/div	< 1.0 格，DC ~ 仪器带宽
  线路		固定

• 触发电平范围

• 信号源	范围
  任意通道	距屏幕中心 ±5 格
  线路	固定在线路电压的大约 50%

  这些指标适用于逻辑阈值和脉冲阈值。

• 触发频率计数器

• 8 位 (产品注册后免费)

• 触发类型

•

• 边沿：

• 任何通道正斜率、负斜率或任一斜率。耦合包括直流、交流、噪声抑制、高频抑制和低频抑制。

• 脉宽：

• 触发正脉宽或负脉宽。可以用时间或者逻辑值来限定事件

• 超时：

• 当事件在指定时间内一直保持高、低或高低时触发。事件可以按逻辑判定

• 欠幅：

• 在一个脉冲超过第一个阈值，但是未能超过第二个阈值时触发采集。可以用时间或者逻辑值来限定事件

• 窗口：

• 在事件进入、超出、保持在用户可调节的两个阈值确定的窗口范围内、范围外时触发采集。可以用时间或者逻辑值来限定事件

• 逻辑：

• 在逻辑码型变成真、变成假或与时钟边沿一致时触发采集。为所有输入通道指定(AND, OR, NAND, NOR) 可以定义为高、低或任意。变成真的逻辑码型可以根据时间判定

• 建立和保持时间：

• 当任意输入通道中存在的时钟和数据之间的建立时间和保持时间超过阈值时触发

• 上升/下降时间：

• 在脉冲边沿变化速率快于或慢于指定速率时触发。跳变沿可以为正、负或正负。事件可以按逻辑判定

• 序列：

• 触发 B 事件 X 次，或复位 C 事件，在 A 事件后触发 N 个事件。一般来说，A 和 B 触发事件可以设置成任何触发类型，有少数例外：不支持逻辑判定，如果 A 事件或 B 事件设置成建立时间和保持时间，那么其他事件必须设置成边沿，且不支持以太网和高速 USB (480 Mbps)

• 可视触发

• 通过扫描所有波形采集，并把它们与屏幕上的区域(几何形状)进行对比，来判定标准触发。每个区域使用 In、Out 或 Don't Care 作为判定符，确定的区域没有上限。可以使用任意组合的可视触发区域定义布尔表达式，进一步判定采集内存中存储的事件。形状有矩形、三角形、梯形、六边形及用户自定义形状。

• 并行总线：

• 在并行总线数据值上触发。并行总线长度可以是 1 位到 64 位 (从数字通道和模拟通道)。支持二进制和十六进制 基数

• I2C 总线 (选项 5 -SREMBD):

• 在高达 10 Mb/s 的 I2C 总线上的开始、重复开始、停止、未确认、地址（7 位或 10 位）、数据或地址和数据上触发采集

• SPI 总线（选项 5 -SREMBD）:

• 在最高 20 Mb/s 的 SPI 总线上触发从选择、空闲时间或数据(1-16 个字)

• RS-232/422/485/UART Bus (option 5 -SRCOMP):

• 触发高达 15 Mb/s 的开始位、包尾、数据和奇偶性错误

• CAN 总线 (选项 5 -SRAUTO):

• 在高达 1 Mb/s 的 CAN 总线的帧头、帧类型（数据帧、远程帧、错误帧或过载帧）、标识符、数据、标识符和数据、EOF、未确认、位填充错误上触发采集

• CAN FD 总线 (选项 5 -SRAUTO):

• 在高达 16 Mb/s 的 CAN FD 总线的帧头、帧类型（数据、远程、错误或过载）、标识符（标准或扩展）、数据（1-8 字节）、标识符和数据、帧尾、错误（丢失确认、位填充错误、FD 格式错误、任何错误）上触发

• LIN 总线 (选项 5 -SRAUTO):

• 在高达 1 Mb/s 的 LIN 总线的同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误上触发采集

• FlexRay 总线 (选项 5 -SRAUTO):

• 在高达 10 Mb/s 的 FlexRay 总线的帧头、指示符位（正常、净荷、空、同步、启动）、周期数、包头字段（指示符位、标识符、净荷长度、包头 CRC 和周期数）、标识符、数据、标识符和数据、帧尾、错误上触发采集

• SENT 总线 (选项 5 -SRAUTOSEN)

• 触发包头、快速通道状态和数据、低速通道消息号和数据及 CRC 错误

• SPMI 总线 (选项 5 -SRPM):

• 触发序列开头条件、复位、睡眠、关闭、唤醒、认证、主读取、主写入、寄存器读取、寄存器写入、扩展寄存器读取、扩展寄存器写入、扩展寄存器读取长、扩展寄存器写入长、器件描述符码组主读取、器件描述符码组从读取、寄存器 0 写入、传送总线拥有和奇偶性错误

• USB 2.0 LS/FS/HS 总线 (选项 5 -SRUSB2):

• 在高达 480 Mb/s 的 USB 总线的同步、复位、暂停、恢复、包尾、令牌（地址）包、数据包、握手包、专用包、错误上触发采集

• 以太网总线 (选项 5 -SRENET):

• 在 10BASE-T 和 100BASE-TX 总线上触发帧头、MAC 地址、MAC Q 标签、MAC 长度/类型、MAC 数据、IP 包头、TCP/IPV4 数据、包尾和 FCS (CRC) 错误上触发采集

• 音频 (I2S, LJ, RJ, TDM) 总线 (选项 5 -SRAUDIO):

• 触发字选择、帧同步或数据。I2S/LJ/RJ 最大数据速率为 12.5 Mb/s。TDM 的最大数据速率是 25 Mb/s

• MIL-STD-1553 总线 (选项 5 -SRAERO):

• 在 MIL-STD-1553 总线的同步、命令（传输/接收位、奇偶校验、子地址/模式、字数/模式数、RT 地址）、状态（奇偶校验、消息错误、仪器、服务请求、接收的广播命令、繁忙、子系统标记、动态总线控制接收、终端标记）、数据、时间 (RT/IMG) 和错误（奇偶校验错误、同步错误、曼彻斯特错误、非连续数据）上触发

• ARINC 429 总线 (选项 5 -SRAERO):

• 在高达 1Mb/s 的 ARINC 429 总线的字头、标签、数据、标签和数据、字尾和错误（任何错误、奇偶校验错误、字错误、间隙错误）上触发

采集系统

• 采样

• 采集的样点值

• 峰值检测

• 在所有扫描速度下捕获最窄为 640 ps 的毛刺

• 平均

• 2 ~ 10,240 个波形

• 包络

• Min-max包络，反映多次采集中的峰值检测数据

• 高分辨率

• 对每种采样率应用唯一的有限脉冲响应 (FIR) 滤波器，对该采样率保持最大带宽，同时在超过选定采样率的可用带宽时，防止假信号，消除示波器放大器和 ADC 的噪声。

  High Res 模式一直提供最低 12 位垂直分辨率，在≤125 MS/s 采样率下最高可达 16 位垂直分辨率。

• FastAcq®

• FastAcq 优化了仪器，捕获速率 >500,000 波形/秒（一条通道活动时；所有通道活动时 >100K 波形/秒），可以分析动态信号，捕获偶发事件。

• 滚动模式

• 处于自动触发模式时，在慢于 40 ms/div 或更慢的时基设定，在屏幕中从右到左滚动序列波形点。

• FastFrame™

• 采集内存分为数段。

  最大触发速率为每秒>5,000,000 个波形

  最小帧大小 = 50 个样点

  最大帧数：对于帧大小 ≥ 1,000 个样点，最大帧数 = 记录长度 / 帧大小。

  对 50 点帧，最大帧数 = 950,000

波形测量

• 光标类型

• 波形, V 条, H 条, V&H 条

• DC 电压测量精度, 平均采集模式

• 测量类型	DC 精度 (V)
  ≥ 16 个波形的平均值	±((DC 增益精度) * |读数 - (偏置 - 位置)| + 偏置精度+ 0.1 * V/div 设置)
  在相同的示波器设置和环境条件下，所采集 16 个以上波形的任何两组平均值之间的电压增量	±(DC 增益精度 * |读数| + 0.05 div)

• 自动测量

• 36, 可以显示为单独测量标签或一起显示在测量结果表中的测量数量没有上限

• 幅度测量

• 幅度, 最大值, 最小值, 峰峰值, 正过冲, 负过冲, 中间值, RMS, AC RMS, 顶部, 底部, 面积

• 定时测量

• 周期, 频率, 单位间隔, 数据速率, 正脉冲宽度, 负脉冲宽度, 时延, 延迟, 上升时间, 下降时间, 相位, 上升转换速率, 下降转换速率, 突发宽度, 正占空比, 负占空比, 电平范围外的时间, 建立时间, 保持时间, 持续时间N个周期, 高时间, 低时间

• 抖动测量 (标配)

• TIE 和相位噪声

• 测量统计

• 中间值, 标准方差, 最大值, 最小值, 样本总量。在当前采集和所有采集中均提供统计数据

• 参考电平

• 用户可定义的参考电平用于自动测量，可以百分比或单位形式指定。参考电平可以设置成全局值以适用于所有测量、每条源通道或每个信号，也可以设置为对每项测量唯一

• 选通

• Screen（屏幕）、Cursors（光标）、Logic（逻辑）、Search（搜索）或 Time（时间）。指定进行测量的采集区域。选通可以设置成 Global（全局）（影响所有设置成 Global（全局）的测量）或 Local（本地）（所有测量可以有唯一的 Time（时间）门设置；只有一个 Local（本地）门用于 Screen（屏幕）、Cursors（光标）、Logic（逻辑）和 Search（搜索）操作）。

• 测量示图

• 为所有标准测量都提供了时间趋势图、直方图和频谱图

• 抖动分析（选项 5-DJA） 增加了以下功能：

•

• 测量

• 抖动摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼图高度、眼图高度@BER、眼图宽度、眼图宽度@BER、眼高幅度、眼低幅度、Q 因数、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交点、T/nT 比、SSC 频率方差、SSC 调制速率

• 测量示图

• 眼图和抖动浴盆曲线

• 眼图模板测试

• 自动模板通过/失败测试

• 功率分析（选项 4-PWR）（选项 5-PWR） 增加了以下功能：

•

• 测量

• 输入分析 (频率, VRMS, IRMS, 电压和电流波峰因数, 真实功率, 视在功率, 无功功率, 功率因数, 相位角, 谐波, 涌入电流, 输入电容)

  幅度分析 (周期幅度, 周期顶部, 周期底部, 周期最大值, 周期最小值, 周期峰峰值)

  定时分析 (周期, 频率, 负占空比, 正占空比, 负脉宽, 正脉宽)

  开关分析 (开关损耗, dv/dt, di/dt, 安全作业区, RDSon)

  磁性分析 (电, I 相对于 Intg(V) 关系, 磁性损耗, 磁性属性)

  输出分析 (工频纹波, 开关纹波, 效率, 启动时间, 关闭时间)

  频响分析 (控制环路响应博特图, 电源抑制比, 阻抗)

• 测量示图

• 谐波柱状图、开关损耗轨迹图和安全作业区

• 数字功率管理（选项 5-DPM） 增加了以下功能：

•

• 测量

• 纹波分析（纹波）

  瞬态分析（过冲、下冲）

  功率序列分析（开、关）

波形数学运算

• 数学通道数量

• 没有上限

• 代数

• 加、减、乘、除波形和标量

• 数学表达式

• 定义广泛的数学表达式，包括波形、标量、用户可调节变量和参数测量结果，使用复杂公式执行数学运算。例如(Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)

• 数学函数

• 倒置, 积分, 差分, 平方根, 指数, Log 10, Log e, Abs, Ceiling, Floor, 最小值, 最大值, 度, 弧度, Sin, Cos, Tan, ASin, ACos, ATan

• 关系运算

• 布尔比较关系结果>, <, ≥, ≤, =, ≠

• 逻辑

• AND, OR, NAND, NOR, XOR, and EQV

• 滤波功能

• 用户自定义滤波器。用户指定一个包含滤波系数的滤波器

• FFT 功能

• 频谱幅度和相位, 实数和虚数频谱

• FFT 垂直单位

• 幅度: 线性和对数(dBm)

  相位: 度, 弧度, 群时延

• FFT 窗口函数

• Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp

频谱视图

• 中心频率

• 受到仪器模拟带宽限制

• 频宽

• 18.6 Hz ~ 312.5 MHz

  按 1-2-5 顺序粗调

• 解析带宽 (RBW)

• 93 μHz ~ 15.625 MHz

• 窗口类型和因数

• 窗口类型	因数
  Blackman-Harris	1.90
  平顶 2	3.77
  Hamming	1.30
  Hanning	1.44
  凯塞-贝塞尔窗	2.23
  矩形	0.89

• 频谱时间

• FFT 窗口因数 / RBW

• 参考电平

• 参考电平由模拟通道 Volts/div 设定值自动设置

  设定范围: -42 dBm ~ +44 dBm

• 垂直位置

• -100 divs ~ +100 divs

• 垂直单位

• dBm, dBµW, dBmV, dBµV, dBmA, dBµA

搜索

• 搜索数量

• 没有上限

• 搜索类型

• 搜索长记录，找到用户指定标准的所有发生时点，包括边沿、脉冲宽度、超时、欠幅脉冲、窗口违规、逻辑码型、建立时间和保持时间违规、上升/下降时间和总线协议事件。可以在波形视图或结果表格中查看搜索结果。

显示器

• 显示器类型

• 15.6 英寸(395 mm) 液晶 TFT 彩色显示器

• 显示器分辨率

• 1,920 水平像素 × 1,080 垂直像素（高清）

• 显示模式

• 重叠: 传统示波器显示模式，轨迹彼此叠加在一起

  堆叠：在这种显示模式中，每个波形都放在自己的片段中，可以利用整个 ADC 范围，同时在查看时仍能与其他波形分开。多组通道还可以叠加在一个片段内部，简化目测对比信号。

• 缩放

• 所有波形视图和示图均支持水平缩放和垂直缩放。

• 插值

• Sin(x)/x 和线性

• 波形样式

• 矢量, 点, 可变余辉, 无穷大余辉

• 格线

• 可移动格线和固定格线，多种类型可供选择：网格、时间、全部和无

• 调色板

• 正常和倒置屏幕图

  用户可以选择各个波形的颜色

• 格式

• YT, XY, XYZ

• 本地语言用户界面和帮助

• 英语、日语、简体中文

任意波形/函数发生器（选配）

• 函数类型

• 任意, 正弦, 方波, 脉冲, 锯齿波, 三角形, DC 电平, 高斯, 洛伦兹, 指数上升/下降, sin(x)/x, 随机噪声, 半正弦, 心电图

• 正弦波形

•

• 频率范围

• 0.1 Hz ~ 50 MHz

• 频率设置分辨率

• 0.1 Hz

• 频率精度

• 130 ppm (频率 ≤ 10 kHz), 50 ppm (频率 > 10 kHz)

  这只适用于正弦波、锯齿波、方波和脉冲波形。

• 幅度范围

• 20 mVpp ~ 5 Vpp 至 Hi-Z；10 mVpp ~ 2.5 Vpp 至 50 Ω

• 幅度平坦度，典型值

• ±0.5 dB @ 1 kHz

  ±1.5 dB @ 1 kHz，< 20 mVpp幅度

• 总体谐波失真，典型值

• 1%， ≥ 200 mV 幅度pp至 50 Ω 负载

  2.5%，> 50 mV 且 < 200 mV 幅度pp至 50 Ω 负载

  这只适用于正弦波。

• 无杂散动态范围，典型值

• 40 dB (Vpp≥ 0.1 V)；30 dB (Vpp≥ 0.02 V)，50 Ω 负载

• 方波和脉冲波形

•

• 频率范围

• 0.1 Hz ~ 25 MHz

• 频率设置分辨率

• 0.1 Hz

• 频率精度

• 130 ppm（频率 ≤ 10 kHz），50 ppm（频率 > 10 kHz）

• 幅度范围

• 20 mVpp - 5 Vpp，Hi-Z；10 mVpp - 2.5 Vpp，50 Ω

• 占空比范围

• 10% - 90% 或 10 ns 最小脉冲，以高者为准

  最小脉冲时间适用于开点时间和闭点时间，因此最大占空比在更高频率时会下降，以保持 10 ns 闭点时间

• 占空比分辨率

• 0.1%

• 最低脉冲宽度，典型值

• 10 ns。这是开点或闭点时长的最短时间。

• 上升/下降时间，典型值

• 5 ns，10% - 90%

• 脉冲宽度分辨率

• 100 ps

• 过冲，典型值

• < 6%，对 >100 mVpp 的信号步长

  这适用于正向跳变过冲（+过冲）和负向跳变过冲（-过冲）

• 对称度，典型值

• ±1% ±5 ns，50% 占空比

• 抖动，典型值

• < 60 ps TIERMS，≥ 100 mVpp 幅度，40%-60% 占空比

• 锯齿波和三角波形

•

• 频率范围

• 0.1 Hz ~ 500 kHz

• 频率设置分辨率

• 0.1 Hz

• 频率精度

• 130 ppm (频率 ≤ 10 kHz), 50 ppm (频率> 10 kHz)

• 幅度范围

• 20 mVpp ~ 5 Vpp, Hi-Z; 10 mVpp ~ 2.5 Vpp, 50 Ω

• 可变对称性

• 0% - 100%

• 对称分辨率

• 0.1%

• DC 电平范围

• ±2.5 V, Hi-Z

  ±1.25 V, 50 Ω

• 随机噪声幅度范围

• 20 mVpp~ 5 Vpp, Hi-Z

  10 mVpp~ 2.5 Vpp, 50 Ω

• Sin(x)/x

•

• 最大频率

• 2 MHz

• 高斯脉冲, 半正弦, 洛伦兹脉冲

•

• 最大频率

• 5 MHz

• 洛伦兹脉冲

•

• 频率范围

• 0.1 Hz ~ 5 MHz

• 幅度范围

• 20 mVpp ~ 2.4 Vpp, Hi-Z

  10 mVpp~ 1.2 Vpp, 50 Ω

• Cardiac

•

• 频率范围

• 0.1 Hz ~ 500 kHz

• 幅度范围

• 20 mVpp ~ 5 Vpp, Hi-Z

  10 mVpp~ 2.5 Vpp, 50 Ω

• 任意波形

•

• 存储深度

• 1 至 128 k

• 幅度范围

• 20 mVpp ~ 5 Vpp, Hi-Z

  10 mVpp~ 2.5 Vpp, 50 Ω

• 重复率

• 0.1 Hz ~ 25 MHz

• 采样率

• 250 MS/s

• 信号幅度精度

• ±[ (1.5%的峰峰值幅度设置) + (1.5%的绝对DC偏置设置) + 1 mV ] (频率 = 1 kHz)

• 信号幅度分辨率

• 1 mV (Hi-Z)

  500 μV (50 Ω)

• 正弦波和锯齿波频率精度

• 1.3 x 10-4（频率 ≤10 kHz）

  5.0 x 10-5（频率 >10 kHz）

• 直流偏置范围

• ±2.5 V, Hi-Z

  ±1.25 V, 50 Ω

• 直流偏置分辨率

• 1 mV (Hi-Z)

  500 μV (50 Ω)

• DC 偏置精度

• ±[ (1.5%的绝对偏置电压设置) + 1 mV ]

  从 25 °C 环境温度起，每变化 10 °C 不确定度增加 3 mV

数字电压表 (DVM)

• 测量类型

• DC, ACRMS+DC, ACRMS

• 电压分辨率

• 4位

• 电压精度

•

• 直流：

• ±((1.5% * |读数 – 偏置 – 位置|) + (0.5% * |(偏置 – 位置)|) + (0.1 * Volts/div))

  |读数 – 偏置 – 位置| 大于 30 °C 时以 0.100%/°C 下降

  信号距屏幕中心 ±5 格

• 交流：

• ± 2% (40 Hz ~ 1 kHz)，40Hz ~ 1kHz 范围外没有谐波内容

  AC，典型值：± 2% (20 Hz - 10 kHz)

  对 AC 测量，输入通道垂直设置必须能覆盖4~10格之间的 VPP输入信号，必须在屏幕上能够完全看得见

触发频率计数器

• 精度

• ±（1 个 + 时基精度 * 输入频率）

  信号最低 8 mVpp或 2 div，以高者为准。

• 最大输入频率

• 10 Hz 到模拟通道的最大带宽

  信号最低 8 mVpp或 2 div，以高者为准。

• 分辨率

• 8 位

处理器系统

• 主机处理器

• Intel i5-4400E，2.7 GHz，64 位，双核处理器

• 内部存储器

• ≥ 80 GB。外形是 80 mm m.2 卡，带有一个 SATA-3 接口



• 操作系统

• 安装有选项 5-WIN 的仪器：Microsoft Windows 10 1

1选项 5-WIN 不适用于 MSO58LP 仪器。

• 固态硬盘 (SSD)，带 Microsoft Windows 10 操作系统（5-WIN 选件）

• ≥ 480 GB SSD。外形为 2.5 英寸 SSD 带有一个 SATA-3 接口。此硬盘可以由客户安装，包括 Microsoft Windows 10 Enterprise IoT 2016 LTSB（64 位）操作系统

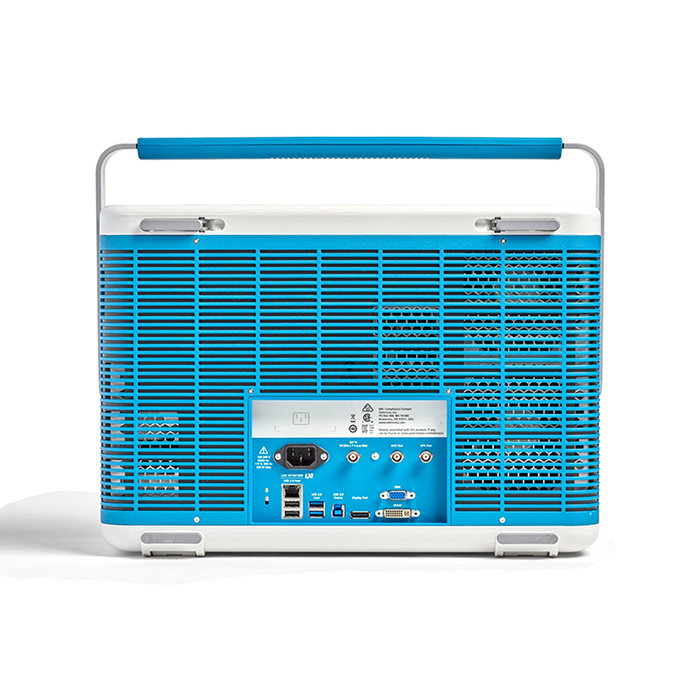

输入输出端口

• DisplayPort 连接器

• 20 针 DisplayPort 连接器，连接外部监视器或投影仪显示示波器画面

• DVI 连接器

• 29 针 DVI-D 连接器，连接外部监视器或投影仪显示示波器画面

• VGA

• DB-15孔式连接器; 连接显示外部监视器或投影仪上的示波器显示屏内容

• 探头补偿器信号，典型

•

• 连接：

• 连接器位于仪器下方 右侧

• 幅度：

• 0 ~ 2.5 V

• 频率：

• 1 kHz

• 源阻抗：

• 1 kΩ

• 外部参考输入

• 时基系统可以锁相到外部 10 MHz 参考信号 (±4 ppm)。

• USB 接口（主机，设备端口）

• 前面板 USB 主控端口：两个 USB 2.0 高速端口，一个 USB 3.0 SuperSpeed 端口

  后面板 USB 主控端口：两个 USB 2.0 高速端口，两个 USB 3.0 超高速端口

  后面板 USB 设备端口：一个 超高速 USB 3.0 提供 USBTMC 支持功能的设备端口

• 以太网接口

• 10/100/1000 Mb/s

• 辅助输出

• 后面板 BNC 连接器。输出可以配置成在示波器触发时提供一个正或负脉冲输出、内部示波器基准时钟输出或 AFG 同步脉冲

  特征	极限
  Vout (HI)	≥ 2.5 V 开路；≥ 1.0 V，50 Ω 负载到地
  Vout (LO)	≤ 0.7 V，≤ 4 mA 负载；≤0.25 V，50 Ω 负载（到地）

• Kensington式锁

• 后面安全插槽连接标准Kensington式锁

• LXI

• 等级：LXI Core 2011

  版本：1.4

电源

• 电源

•

• 功耗

• 最大 400 W

• 电源电压

• 100 - 240 V ±10% @ 50 Hz ~ 60 Hz

  115 V ±10% @ 400 Hz ±10%

物理特点

• 外观尺寸

• 高：309 mm（12.2 英寸）（支脚折叠，把手收回）

  高：371 mm（14.6 英寸），支脚折叠，把手抬起

  宽：454 mm（17.9 英寸），从把手中心到把手中心

  深：205 mm（8.0 英寸），从支脚背面到旋钮前面，把手抬起

  深：297.2 mm（11.7 英寸）（支脚折叠，把手收回）

• 重量

• < 11.4 公斤（25 磅）

• 冷却

• 仪器右侧（从仪器正面看）及仪器后面提供充足冷却的间隙要求为 50.8 mm（2.0 英寸）

• 机架安装配置

• 7U（选配 RM5 机架安装套件）

环境技术规格

• 温度

•

• 工作状态

• +0 °C 至 +50 °C（32 °F 至 122 °F）

• 非工作状态

• -20 °C 至 +60 °C（-4 °F 至 140 °F）

• 湿度

•

• 工作状态

• 在不高于 40 °C 时，相对湿度 (RH) 为 5% 到 90%

  +40 °C 到 +50 °C 时，相对湿度为 5% ~ 55%，无冷凝，且受到最大湿球温度 +39 °C 限制

• 非工作状态

• 在不高于 +40 °C 时，相对湿度 (RH) 为 5% 到 90%

  +40 °C 到 +50 °C 时，相对湿度为 5% ~ 39%，无冷凝，且受到最大湿球温度 +39 °C 限制

• 高度

•

• 工作

• 高达 3,000 米（9,843 英尺）

• 非工作

• 高达 12,000 米（39,370 英尺）

EMC、环境和安全

• 法规

• 欧盟 CE 标志，并经过美国和加拿大UL 批准

  满足 RoHS 标准

软件

• 软件

•

• IVI 驱动程序

• 为常见应用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供标配的仪器编程接口。通过 VISA 兼容 Python、C/C++/C# 及许多其他语言。

• e*Scope®

• 使用标准网络浏览器通过网络连接控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。可以直接从网络浏览器中传送和保存设置、波形、测量和截图，或实时控制设置变化。

• LXI Web界面

• 通过标准网络浏览器连接示波器，您只需在浏览器的地址条中输入示波器的 IP 地址或网络名称。网络界面可以查看仪器状态和配置以及网络设置的状态和修改情况，并通过 e*Scope 网络遥控功能控制仪器。所有网络交互均满足 LXI Core 规范第 1.4 版。
