  • 实时频谱分析仪RSA5115B

  • 产品编号：14067
  • 产品名称：实时频谱分析仪
  • 产品型号：RSA5115B
  • 订货编号：
  • 市 场 价：¥617160.00
  • 促 销 价：
  • 状    态：
  • 产    地：美国泰克
  • 简要参数：
    实时频谱分析仪，频率范围1Hz～15GHz，实时带宽25MHz、40MHz、80MHz、125MHz、165MHz，SFDR（典型值）-80dBc，100% POI的最短事件时长0.434μs，通道功率、OBW、ACRL、杂散、CCDF、频谱图全面测量。
  • 人    气：1107

浏览记录

产品介绍

技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

模型概述
 RSA5103BRSA5106BRSA5115BRSA5126B
频率范围1 Hz ~ 3 GHz1 Hz ~ 6.2 GHz1 Hz ~ 15 GHz1 Hz ~ 26.5 GHz
实时采集带宽25 MHz, 40 MHz, 85 MHz, 125 MHz, 165 MHz
100% POI 的最短事件持续时间2.7 μs @ 165 MHz带宽 (0.434 us, 选项 300)
2.8 μs @ 85 MHz带宽(0.551 us, 选项 300)
3.0 μs @ 40 MHz带宽(0.79 us, 选项 300)
3.2 μs @ 25 MHz带宽(0.915 us, 选项 300)
SFDR（典型值）>75 dBc (25/40 MHz) >73 dBc (85/165 MHz) ≥ 80 dBc (选项 B85HD, B125HD, B16xHD)
触发模式Free run, Triggered, FastFrame
触发类型功率，频率模板，频率边沿，DPX 密度，欠幅脉冲，时间判定
频率相关

  • 参考频率

  • 技术数据标配选项 PFR条件
    校准时初始精度± 1 x 10 -6± 1 x 10 -7预热 10 分钟后
    每天老化1 x 10 -81 x 10 -9运行 30 天后
    第一年老化（典型值）1 x 10 -67.5 x 10 -8运行一年后
    每 10 年老化
    		3 x 10 - 7运行 10 年后
    温度漂移2 x 10 -61 x 10 -75 ~ 40 ℃
    累积误差（温度 + 老化，典型值）3 x 10 -64 x 10 -7校准后 10 年内

  • 参考输出电平

  • >0 dBm（选择内部或外部参考），典型

  • 外部参考输入频率

  • 1 - 100 MHz 每 1 MHz，外加 1.2288 MHz、4.8 MHz 和 19.6608 MHz。

    外部输入到规定输入必须位于 ± 1 x 10 -6范围内（标配），± 3 x 10 -7范围内（选项 PFR）

  • 外部参考输入频率要求

  • 输入上杂散电平在 100 kHz 偏置内必须 < –80 dBc 以避免屏幕毛刺

    • 杂散

    • < –80 dBc，在 100 kHz 偏置范围内

    • 输入电平范围

    • –10 dBm 至 +6 dBm

  • 中心频率设置分辨率

  • 0.1 Hz

  • 频率标记读数精度

  • ±(RE × MF + 0.001 × 频宽 + 2) Hz

    (RE = 参考频率误差)

    (MF = 标记频率(Hz))

  • 跨度精度

  • 跨度的 ±0.3%（自动模式）

触发相关

  • 触发事件源

  • RF 输入、触发 1（前面板）、触发 2 （后面板）、选通、行

  • 触发设置

  • 触发时间点可设置在总采集长度的 1 至 99%

  • 触发组合逻辑

  • “Trig 1 AND Trig 2/Gate”可以定义为一个触发事件

  • 触发动作

  • 触发时保存采集和/或保存图片

功率电平触发

  • 电平范围

  • 参考电平 0 dB 至 -100 dB

  • 精度

  • 对于触发电平在噪声本底以上 >30 dB，信号电平的 10% 至 90%

    • 电平 ≥ –50 dB（自参考电平）

    • ±0.5 dB

    • 从< –50 dB 至–70 dB（自参考电平）

    • ±1.5 dB

  • 触发带宽范围

  • 在最大采集带宽时

    • 标配（选项 B25）

    • 4 kHz 至 10 MHz + 全频模式

    • 选项 B40

    • 4 kHz 至 20 MHz + 全频模式

    • 选项 B85/B16x

    • 11 kHz 至 40 MHz + 全频模式

  • 触发位置时间不确定度

    • 25/40 MHz 采集带宽, 20 MHz 触发带宽

    • 不确定度 = ±15 ns

    • 25/40 MHz 采集带宽, 最大触发带宽

    • 不确定度 = ±12 ns

    • 85/125/165 MHz 采集带宽, 60 MHz 触发带宽

    • 不确定度 = ±5 ns

    • 85/125/165 MHz 采集带宽, 最大触发带宽

    • 不确定度 = ±4 ns

  • 触发重建时间，最小值（fast frame ‘on’）

    • 10 MHz 采集带宽

    • ≤25 μs

    • 40 MHz 采集带宽

    • ≤10 μs

    • 85/125 MHz 采集带宽

    • ≤5 μs

    • 165 MHz 采集带宽

    • ≤5 μs

  • 最短事件持续时间

    • 25 MHz 采集带宽

    • 25 ns

    • 40 MHz 采集带宽

    • 25 ns

    • 85/125 MHz 采集带宽

    • 6.2 ns

    • 165 MHz 采集带宽

    • 6.2 ns

外部触发 1

  • 电平范围

  • -2.5 V 至 +2.5 V

  • 电平设置分辨率

  • 0.01 V

  • 触发位置时间不确定度

  • 50 Ω输入阻抗

    • >20 MHz ~ 40 MHz 采集带宽:

    • ±20 ns

    • >40 MHz ~ 80 MHz 采集带宽:

    • ±13.5 ns

    • >80 MHz ~ 165 MHz 采集带宽:

    • ±11 ns

  • 输入阻抗

  • 可选择 50 Ω/5 kΩ 阻抗（标称）

外部触发 2

  • 阈值电压

  • 固定，TTL

  • 输入阻抗

  • 10 kΩ（标称）

  • 触发状态选择

  • 高、低

触发输出

  • 电压

  • 输出电流 <1 mA

    • 高

    • >2.0 V

    • 低

    • <0.4 V

频率模板触发

  • 模板形状

  • 用户定义

  • 模板点水平分辨率

  • <频宽的0.12%

  • 电平范围

  • 参考电平 0 dB 至 -80 dB

  • 电平精度1

    • 参考电平 0 至 –50 dB

    • ±(信道响应 + 1.0 dB)

    • 参考电平 –50 dB 至 –70 dB

    • ±(信道响应 + 2.5 dB)

1适用于高于噪底>30 dB的模板。

  • 频宽范围

  • 100 Hz ~ 25 MHz (选项 B25)

    100 Hz ~ 40 MHz (选项 B40)

    100 Hz ~ 85 MHz (选项 B85, B85HD)

    100 Hz ~ 125 MHz (选项 B125, B125HD)

    100 Hz ~ 165 MHz (选项 B16x, B16xHD)

  • 触发位置不确定度

    • 频宽 = 25 MHz（选项 B25）

    • ±13 μs (RBW ≥ 300 kHz)

      ±7 μs（选项 09）

    • 频宽 = 40 MHz（选项 B40）

    • ±13 μs (RBW ≥ 300 kHz)

      ±6 μs（选项 09)

    • 频宽 = 85 MHz（选项 B85）

    • ±10 μs (RBW ≥ 1 MHz)

      ±3 μs（选项 09)

    • 频宽 = 165 MHz（选项 B16x）

    • ±9 μs (RBW ≥ 1 MHz)

      ±3 μs（选项 09)

  • 100% 幅度时 100% 触发概率最短信号持续时间

  • 频率模板和 DPX 信号处理最短信号持续时间，100% 检测概率，频率模板和 DPX 密度触发 (μs) 1
    频宽 (MHz)RBW (kHz)FFT 长度（点）频谱/秒标配选项 09
    全幅度-3 dB全幅度-3 dB
    165 MHz20000 1024 390,625 15.5 15.4 2.7 2.6
    10000 1024 390,625 15.6 15.4 2.8 2.6
    1000 1024 390,625 17.8 15.7 5.0 2.9
    300 2048 195,313 23.4 16.3 13.1 6.1
    100 8192 48,828 44.5 23.4 44.5 23.4
    30 32768 12,207 161.9 91.7 161.9 91.7
    25 32768 12,207 178.0 93.6 178.0 93.6
    125 MHz10000 1024 390,625 15.6 15.4 2.8 2.6
    1000 1024 390,625 17.8 15.7 5.0 2.9
    500 1024 390,625 20.2 15.9 7.4 3.1
    300 2048 195,313 23.4 16.3 13.1 6.1
    100 4096 97,656 44.5 23.4 34.2 13.2
    30 16384 24,414 120.9 50.7 120.9 50.7
    20 32768 24,414 201.9 96.5 201.9 96.5
    85 MHz10000 1024 390,625 15.6 15.4 2.8 2.6
    1000 1024 390,625 17.8 15.7 5.0 2.9
    500 1024 390,625 20.2 15.9 7.4 3.1
    300 1024 390,625 23.4 16.3 10.6 3.5
    100 4096 97,656 44.5 23.4 34.2 13.2
    30 16384 24,414 121.0 50.7 121.0 50.7
    20 16384 24,414 161.0 55.6 161.0 55.6
    40 MHz5000 1024 390,625 15.8 15.4 3.0 2.6
    1000 1024 390,625 17.8 15.7 5.0 2.9
    300 1024 390,625 23.3 16.3 10.5 3.5
    100 2048 195,313 39.4 18.3 29.1 8.1
    30 4096 97,656 90.4 21.8 90.4 21.8
    20 8192 48,828 140.7 36.3 140.7 36.3
    10 16384 24,414 281.3 72.6 281.3 72.6
    25 MHz3800 1024 390,625 16.0 15.4 3.2 2.6
    1000 1024 390,625 17.7 15.7 4.9 2.9
    300 1024 390,625 23.4 16.3 10.6 3.5
    200 1024 390,625 27.4 16.8 14.6 4.1
    频率模板和DPX信号处理(选项300及选项09)最短信号持续时间，100% 检测概率，频率模板和 DPX 密度触发 (μs) 2
    频宽 (MHz)RBW (kHz)FFT 长度（点）频谱/秒选项300 + 选项09
    标配选项300 + 选项09全幅度-3 dB
    165 MHz20000 1024 390,625 3,125,000 0.434 0.334
    10000 1024 390,625 3,125,000 0.557 0.349
    1000 1024 390,625 3,125,000 2.7 0.662
    300 2048 195,313 195,313 13.1 6.1
    100 8192 48,828 48,828 44.5 23.4
    30 32768 12,207 12,207 161.9 91.7
    25 32768 12,207 12,207 178.0 93.6
    125 MHz10000 1024 390,625 3,125,000 0.551 0.348
    1000 1024 390,625 3,125,000 2.7 0.662
    500 1024 390,625 3,125,000 5.1 1.2
    300 2048 195,313 195,313 13.1 6.1
    100 4096 97,656 97,656 44.5 13.2
    30 16384 24,414 24,414 120.9 50.7
    20 32768 24,414 24,414 201.9 96.5
    85 MHz10000 1024 390,625 3,125,000 0.55 0.348
    1000 1024 390,625 3,125,000 2.7 0.662
    500 1024 390,625 3,125,000 5.1 1.2
    300 1024 390,625 3,125,000 8.3 1.9
    100 4096 97,656 97,656 34.2 13.2
    30 16384 24,414 24,414 121.0 50.7
    20 16384 24,414 24,414 161.0 55.6
    40 MHz5000 1024 390,625 3,125,000 0.79 0.377
    1000 1024 390,625 3,125,000 2.7 0.663
    300 1024 390,625 3,125,000 8.3 1.9
    100 2048 195,313 195,313 29.1 8.1
    30 4096 97,656 97,656 90.4 21.8
    20 8192 48,828 48,828 140.7 36.3
    10 16384 24,414 24,414 281.3 72.6
    25 MHz3800 1024 390,625 3,125,000 0.915 0.392
    1000 1024 390,625 3,125,000 2.7 0.664
    300 1024 390,625 3,125,000 8.3 1.9
    200 1024 390,625 3,125,000 12.3 2.8

1仪器显示的值可能会相差 0.1μs。

2仪器显示的值可能会相差 0.1μs。

高级触发

  • DPX 密度触发

    • 密度范围

    • 0 ~ 100% 密度

    • 水平范围

    • 0.25 Hz ~ 25 MHz (选项 B25)

      0.25 Hz ~ 40 MHz (选项 B40)

      0.25 Hz ~ 85 MHz (选项 B85, B85HD)

      0.25 Hz ~ 125 MHz (选项 B125, B125HD)

      0.25 Hz ~ 165 MHz (选项 B16x, B16xHD)

    • 100% 触发概率最短信号持续时间

    • 参见 100% 幅度时 100% 触发概率最短信号持续时间表

  • 频率边沿触发

    • 范围

    • ±(½ × （ACQ BW 或 TDBW 如果 TDBW 活动））

    • 最短事件持续时间

    • 6.2 ns（ACQ BW = 165 MHz，无 TDBW，选项 16x）

      6.2 ns（ACQ BW = 85 MHz，无 TDBW，选项 B85）

      25 ns（ACQ BW = 40 MHz，无 TDBW，选项 B40）

      25 ns（ACQ BW = 25 MHz，无 TDBW，选项 B25）

    • 定时不确定度

    • 同功率触发位置定时不确定度

  • 欠幅触发

    • 欠幅定义

    • 正、负

    • 精度（适用于触发电平在噪声本底以上 >30 dB，信号电平的 10% 至 90%）

    • ±0.5 dB（电平 ≥ -50 dB，自参考电平）

      ±1.5 dB（< -50 dB 至 -70 dB，自参考电平）

  • 时间判定触发

    • 触发类型和触发源

    • 时间判定可以适用于： 电平、频率模板、DPX 密度、欠幅脉冲、频率边沿、Ext. 1、Ext. 2

    • 时间判定范围

    • T1: 0 – 10 秒

      T2: 0 – 10 秒

    • 时间判定定义

    • 短于 T1

      长于 T1

      长于 T1 且短于 T2

      短于 T1 或长于 T2

  • 释抑触发

    • 范围

    • 0 至 10 秒

采集相关

  • A/D 转换器

  • 200 MS/s, 16位(选项B25, B40, B85, B16x); 400 MS/s, 14位(选项B85, B16x); 200 MS/s和400 MS/s, 16位(选项B85HD, B125HD, B16xHD)

  • 采集内存大小

  • 1 GB（4 GB，选项 53）

  • 最短采集长度

  • 64 个采样

  • 采集长度设置分辨率

  • 1 个采样

  • 快速帧采集模式1

  • >一次采集中最多可以存储 100 万条记录(用于脉冲测量和三维频谱图分析(要求选项 53))

1具体数量取决于带宽、采样率、采集时间。实现最多 200,000 个脉冲

  • 存储深度（时间）和最小时域分辨率

  • 采集 带宽（最大频宽）采样率

    （对于 I 和 Q）

    		记录长度（标配）记录长度

    （选项 53）

    		时间分辨率
    165 MHz200 MS/s1.34 s5.37 s5 ns
    85 MHz200 MS/s1.34 s5.37 s5 ns
    80 MHz100 MS/s2.68 s10.74 s10 ns
    40 MHz50 MS/s4.77 s19.09 s20 ns
    25 MHz50 MS/s4.77 s19.09 s20 ns
    20 MHz25 MS/s4.77 s38.18 s20 ns
    10 MHz12.5 MS/s19.09 s76.35 s80 ns
    5 MHz6.25 MS/s38.18 s152.71 s160 ns
    2 MHz 13.125 MS/s42.9 s171.8 s320 ns
    1 MHz1.563 MS/s85.9 s343.6 s640 ns
    500 kHz781.25 kS/s171.8 s687.2 s1.28 μs
    200 kHz390.625 kS/s343.6 s1374.4 s2.56 μs
    100 kHz195.313 kS/s687.2 s2748.8 s5.12 μs
    50 kHz97.656 kS/s1374.4 s5497.6 s10.24 μs
    20 kHz48.828 kS/s2748.8 s10955.1 s20.48 μs
    10 kHz24.414 kS/s5497.6 s21990.2 s40.96 μs
    5 kHz12.207 kS/s10955.1 s43980.5 s81.92 μs
    2 kHz3.052 kS/s43980.4 s175921.8 s328 μs
    1 kHz1.526 kS/s87960.8 s351843.6 s655 μs
    500 Hz762.9 S/s175921.7 s703687.3 s1.31 ms
    200 Hz381.5 S/s351843.4 s1407374.5 s2.62 ms
    100 Hz190.7 S/s703686.8 s2814749.1 s5.24 ms

1在 ≤2 MHz 的频宽中，可以存储更高分辨率的数据。

显示和测量

  • 频域观测视图

  • 频谱（幅度对线性或者对数标度频率）

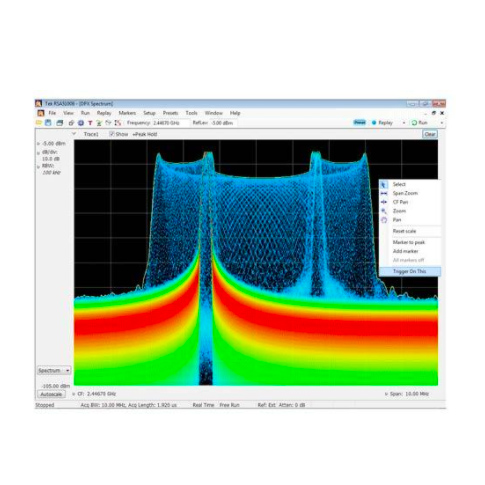

    DPX®频谱显示（实时 RF 颜色等级频谱）

    三维频谱图（幅度对频率随时间的变化）

    杂散信号（幅度对线性或者对数标度频率）

    相位噪声（相位噪声和抖动测量）（选项 11）

  • 时域和统计观测视图

  • 幅度对时间

    频率对时间

    相位对时间

    DPX幅度对时间

    DPX 频率对时间

    DPX 相位对时间

    幅度调制对时间

    频率调制对时间

    RF IQ 对时间

    时间概览图

    CCDF

    峰均比

  • 稳定时间、频率和相位（选项 12）视图

  • 频率稳定与时间关系、相位稳定与时间关系

  • 噪声系数和增益(选项14) 视图

  • 噪声系数对频率

    增益对频率

    噪声系数, 单频率上的增益

    Y因数对频率

    噪声温度对频率

    不确定度计算器

    所有测量的结果表

  • 高级脉冲分析

  • 脉冲结果表

    脉冲轨迹（可以按脉冲编号选择）

    脉冲统计(脉冲结果趋势, 时间趋势 FFT 和直方图)

    累计统计、累计直方图和 Pulse-Ogram

  • 数字解调（选项 21）视图

  • 星座图

    EVM 与时间关系

    符号表（二进制或十六进制）

    幅度和相位误差与时间关系，以及信号质量

    解调 IQ 与时间关系

    眼图

    格图

    频率偏差与时间关系

  • 灵活 OFDM 分析（选项 22）视图

  • 星座、标量测量摘要

    EVM 或功率与载波关系

    符号表（二进制或十六进制）

  • 频率偏置分析

  • 可在中心频率或指定测量频率执行信号分析（在仪器允许的采集和测量带宽限制范围内）。

  • WLAN 802.11a/b/g/j/p 测量应用（选项 23）

  • WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图、频谱辐射模板

    误差矢量幅度（EVM）与符号（或时间）关系、与副载波（或频率）关系

    幅度误差与符号（或时间）关系、与副载波（或频率）关系

    相位误差与符号（或时间）关系、与副载波（或频率）关系

    信道频率响应与符号（或时间）关系、与副载波（或频率）关系

    频谱平坦度与符号（或时间）关系、与副载波（或频率）关系

  • WLAN 802.11n 测量应用（选项 24）

  • WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图、频谱辐射模板

    误差矢量幅度（EVM）与符号（或时间）关系、与副载波（或频率）关系

    幅度误差与符号（或时间）关系、与副载波（或频率）关系

    相位误差与符号（或时间）关系、与副载波（或频率）关系

    信道频率响应与符号（或时间）关系、与副载波（或频率）关系

    频谱平坦度与符号（或时间）关系、与副载波（或频率）关系

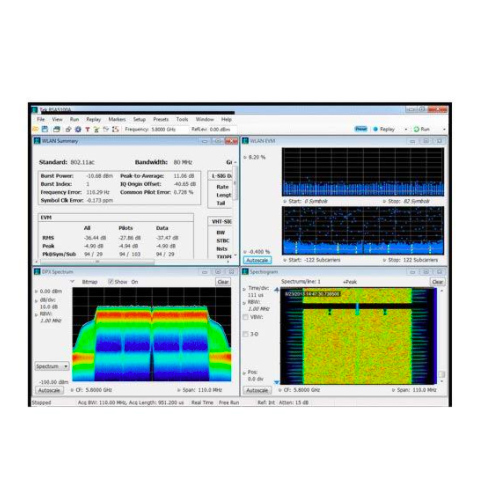

  • WLAN 802.11ac 测量应用（选项 25）

  • WLAN 功率与时间关系、WLAN 符号表、WLAN 星座图、频谱辐射模板

    误差矢量幅度（EVM）与符号（或时间）关系、与副载波（或频率）关系

    幅度误差与符号（或时间）关系、与副载波（或频率）关系

    相位误差与符号（或时间）关系、与副载波（或频率）关系

    信道频率响应与符号（或时间）关系、与副载波（或频率）关系

    频谱平坦度与符号（或时间）关系、与副载波（或频率）关系

  • APCO P25测量应用(选项26)

  • RF输出功率, 工作频率精度, 调制辐射频谱,

    不想要的杂散辐射, 邻道功率比, 频率偏差,

    调制保真度, 频率误差, 眼图, 符号表, 符号速率精度,

    发射机功率和编码器启动时间,发射机吞吐延迟, 频率偏差对时间,

    功率对时间, 瞬态频率特点, HCPM发射机逻辑通道峰值邻道功率比,

    HCPM发射机逻辑通道时隙外功率, HCPM发射机逻辑通道功率包络,

    HCPM发射机逻辑通道时间对准, 交叉相关标记

  • 蓝牙测量（选项 27 和选项 31）

  • 峰值功率，平均功率，邻道功率或带内辐射模板，

    -20dB带宽，频率误差，调制特点，包括ΔF1avg (11110000)，

    ΔF2avg (10101010) ，ΔF2 > 115 kHz，ΔF2/ΔF1比，频率偏差相对于时间关系及分组

    和字节电平测量信息，载波频率f0，频率偏置（前置码

    和净荷），最大值频率偏置，频率漂移f1-f0，最大漂移速率fn-f0

    和 fn-fn-5，中心频率偏置表和频率漂移表，带色码的

    符号表，分组包头解码信息，眼图，星座图

    可以编辑的极限。

  • LTE 下连 RF 测量（选项 28）

  • 邻道泄漏比 (ACLR)，频谱辐射模板 (SEM)，信道功率，占用带宽，显示 TDD 信号发射机关机功率的功率随时间变化，PSS 的 LTE 星座图，SSS 带小区号、群号、段号和频率误差。

  • EMC 预符合性检查和故障排除（选项 32）

  • EMC-EMI 显示、预符合性设置向导、测量环境、重新测量点、报告。故障排除工具：检查、谐波标记、电平目标、比较谱线、余辉显示





带宽相关

  • 解析带宽

    • 解析带宽范围（频谱分析模式）

    • 0.1 Hz-5 MHz （10 MHz，选项 B85；20 MHz，选项 B16x）（1、2、3、5 序列，自动耦合）或用户选择（任意）

    • 解析带宽形状

    • 近似高斯，形状系数 4.1:1 (60:3 dB)±3%，典型值

    • 解析带宽精度

    • ±0.5%（自动耦合 RBW 模式）

    • 解析带宽滤波器类型

    • Kaiser 窗口（RBW，高斯）、-6 dB Mil、CISPR、Blackman-Harris 4B 窗口、均匀（无）窗口、平顶（CW 幅度）窗口、Hanning Window

  • 视频带宽

    • 视频带宽范围

    • 1 Hz 至 10 MHz + 宽开

    • RBW/VBW 最大

    • 10,000:1

    • RBW/VBW 最小

    • 1:1 + 宽开

    • 分辨率

    • 输入值的 5%

    • 精度（典型）

    • ±10%

  • 时域带宽（幅度对时间显示）

    • 时域带宽范围

    • 采集带宽的至少 1/10 到 1/10,000，最小 1 Hz

    • 时域带宽形状

    • 20 MHz（60 MHz，选项 B85/B16x），形状系数 <2.5:1 (60:3dB)，典型值

    • 时域带宽精度

    • ≤10 MHz，近似于高斯分部，形状系数 4.1:1 (60:3 dB)，±10% 典型值

      1 Hz 到 20 MHz，和（>20 MHz 到 60 MHz 选项 B85/B16x），±10%

  • 最小可稳定频谱分析 RBW 与跨度关系

  • 频率跨度RBW
    >10 MHz100 Hz
    >1.25 MHz 至 10 MHz10 Hz
    ≤1 MHz1 Hz
    ≤100 kHz0.1 Hz
频谱显示

  • 测量曲线

  • 频谱画面中有 3 条曲线 + 1 个数学运算波形 + 1 条三维频谱图

  • 检波器

  • 峰值、-峰值、平均值（VRMS）、±峰值、采样、CISPR（平均值、峰值、准峰值（对数））

  • 曲线函数

  • 正常、平均、最大保持、最小保持，对数平均

  • 频谱曲线长度

  • 801, 2401, 4001, 8001, 10401, 16001, 32001, 64001点

  • 扫频速度(典型值-中间值)

  • RBW = auto，RF/IF 优化：使扫描时间达到最小

    • 选项 B25

    • 2,000 MHz/s

    • 选项 B40

    • 3300 MHz/s

    • 选项 B85

    • 8,000 MHz/s (RSA5103B/RSA5106B)

    • 6,000 MHz/s (RSA5115B/RSA5126B)

    • 选项 B16x

    • 11000 MHz/s (RSA5103B/RSA5106B)

    • 8000 MHz/s (RSA5115B/RSA5126B)

  • 最小 FFT 长度对轨迹长度（独立于频宽和 RBW）

  • 轨迹长度（点）最小 FFT 长度
    801 4001
    1024 8192
    2401 10401
    4096 16384
DPX 相关特点

  • DPX® 数字荧光频谱处理

  • 特征性能
    频谱处理速率（RBW = Auto，轨迹长度 801）每秒 390,625 次
    频谱处理速率 (RBW = 自动, 轨迹长度801) (选项300及选项09)3,125,000次/秒，适用于频宽/RBW比≤ 333
    390,625次/秒，适用于频宽/RBW比> 333
    DPX 位图分辨率201 × 801
    DPX 位图颜色动态范围233级
    标记信息幅度, 频率和 DPX 画面上的信号密度
    100% 检测概率的最短信号持续时间 (Max-hold On)参见 100% 幅度时 100% 触发概率最短信号持续时间表
    频宽范围（连续处理）100 Hz ~ 25 MHz (选项 B25)
    (40 MHz，选项 B40)
    (85 MHz，选项 B85, B85HD)
    (125 MHz，选项 B125, B125HD)
    (165 MHz，选项 B16x, B16xHD)
    频宽范围（扫描）可达仪器频率范围
    每步驻留时间50 ms ~ 100 s
    轨迹处理颜色等级位图，+峰值，–峰值，平均值
    轨迹长度801, 2401, 4001, 10401
    解析带宽精度 (自动耦合)±0.5%

  • 解析带宽范围对采集带宽 (DPX®)

  • 采集带宽RBW（最小值）RBW（最大值）
    165 MHz25 kHz20 MHz
    85 MHz12.9 kHz10 MHz
    40 MHz6.06 kHz10 MHz
    25 MHz3.79 kHz3.8 MHz
    20 MHz3.04 kHz3.04 MHz
    10 MHz1.52 kHz1.52 MHz
    5 MHz758 Hz760 kHz
    2 MHz303 Hz304 kHz
    1 MHz152 Hz152 kHz
    500 kHz75.8 Hz76 kHz
    200 kHz30.3 Hz30.4 kHz
    100 kHz15.2 Hz15.2 kHz
    50 kHz7.58 Hz7.6 kHz
    20 kHz3.03 Hz3.04 kHz
    10 kHz1.52 Hz1.52 kHz
    5 kHz758 Hz760 Hz
    2 kHz0.303 Hz304 Hz
    1 kHz0.152 Hz152 Hz
    500 Hz0.1 Hz76 Hz
    200 Hz0.1 Hz30.4 Hz
    100 Hz0.1 Hz15.2 Hz
稳定性

  • 杂散 FM

  • <2 Hzp-p，1 秒内（95% 置信度，典型）

相位相关特点

  • 相噪边带

  • 指定中心频率 (CF) 时 dBc/Hz

     CF = 10 MHzCF = 1 GHzCF = 2 GHzCF = 6 GHzCF = 10 GHzCF = 20 GHz
    偏置典型值技术数据/典型值典型值典型值典型值典型值
    1 kHz–128 –103/–107 –107 –104 –99 –95
    10 kHz–134 –109/–113 –112 –108 –108 –106
    100 kHz–134 –112/–117 –115 –114 –108 –106
    1 MHz–135 –130/–139 –137 –135 –128 –125
    6 MHz–140 –137/–146 –142 –147 –145 –140
    10 MHz无–137/–146 –142 –147 –147 –144

  • 积分相位 (RMS)，典型值

  • 1 kHz - 10 MHz 积分

    测量频率积分相位，弧度
    1 GHz1.01 × 10–3
    2 GHz1.23 × 10–3
    6 GHz1.51 × 10–3
    10 GHz2.51 × 10–3
    20 GHz3.27 × 10–3

    选项 11 测量的典型相噪性能。



幅度

技术规格不包含失配误差

  • 测量范围

  • 显示的平均噪声电平至最大可测量输入

  • 输入衰减器范围

  • 0 dB - 55 dB，5 dB 步进

  • 最大安全输入电平

    • 平均连续输入电平

    • +30 dBm (RF ATT ≥10 dB, preamp off)

    • 平均连续输入电平

    • +20 dBm (RF ATT ≥10 dB, preamp on)

    • 脉冲式 RF

    • 50 W（RF ATT ≥30 dB，PW <10 μs，1% 占空比）

  • 最大可测量输入电平

    • 平均连续输入电平

    • +30 dBm (RF ATT: Auto)

    • 脉冲式 RF

    • 10 W（RF 输入，RF ATT： Auto，PW <10 μs，1% 占空比重复性脉冲）

  • 最大 DC 电压

  • ±5 V

  • 对数显示范围

  • 0.01 dBm/div 至 20 dB/div

  • 显示分度

  • 10 个分度

  • 显示单位

  • dBm、dBmV、瓦特、伏特、安培、dBuW、dBuV、dBuA、dBW、dBV、dBV/m 和 dBA/m

  • 标记读数分辨率，dB 单位

  • 0.01 dB

  • 标记读数分辨率，伏特单位

  • 参考电平相关，最小 0.001 μV

  • 参考电平设置范围

  • 0.1 dB步长, –170 dBm到+50 dBm (最小参考电平–50 dBm @ 中心频率<80 MHz)

  • 电平线性度

  • ±0.1 dB（参考电平 0 至 –70 dB）

幅度精度

  • 校准点的绝对幅度精度

  • ±0.31 dB（100 MHz，–10 dBm 信号，10 dB ATT，18 °C - 28 °C）

  • 输入衰减器开关不确定度

  • ±0.3 dB (RSA5103B/RSA5106B)

    ±0.15 dB (RSA5115B/RSA5126B)

  • 中心频率绝对幅度精度，95% 置信度1

    • 10MHz - 3 GHz

    • ±0.3 dB

    • 3 GHz – 6.2 GHz (RSA5106B/15B/26B)

    • ±0.5 dB

    • 6.2 GHz - 15 GHz (RSA5115B/26B)

    • ±0.75 dB

    • 15 GHz – 26.5 GHz (RSA5126B)

    • ±0.9 dB

118 °C - 28 °C，参考电平 ≤ –15 dBm，衰减器自动耦合，信号电平–15 dBm 到 –50 dBm。 10 Hz ≤ RBW ≤ 1 MHz, 在执行校准后。

  • VSWR

  • 典型值
    RSA5103B / RSA5106B 1
    频率范围预放关 (95%置信度)预放开(典型值)预放开, 0 dB衰减(典型值)
    >10 kHz ~ 10 MHz<1.6 ----
    >10 MHz ~ 2.0 GHz<1.1 <1.2 <1.5
    >2 GHz ~ 3 GHz<1.25 <1.4 <1.6
    >3 GHz ~ 5 GHz<1.25 <1.4 <1.4
    >5 GHz ~ 5.5 GHz<1.3 <1.4 <1.4
    >5.5 GHz ~ 6.2GHz<1.3 <1.4 <1.75
    典型值
    RSA5115B / RSA5126B1
    频率范围预放关 (95%置信度)预放开(典型值)预放开, 0 dB衰减(典型值)
    >10 kHz ~ 10 MHz<1.6 ----
    10 MHz 到 3.0 GHz<1.3 <1.4 <1.9
    >3.0 GHz ~ 6.2 GHz<1.3 <1.5 <1.9
    >6.2 GHz ~ 11 GHz<1.5 <1.8 <1.9 (RSA5115B) <2.25 (RSA5126B)
    >11 GHz ~ 15 GHz<1.5 <1.8 <1.9
    >15 GHz ~ 22 GHz<1.5 <1.8 <1.9
    >22 GHz ~ 25 GHz<1.7 <2.0 <1.9
    >25 GHz ~ 26.5 GHz<1.7 <2.0 <2.1

1衰减= 10 dB，CF 设置在 VSWR 测试频率的 200 MHz 范围

频率响应

  • 18 °C - 28 °C, Atten. = 10 dB，预放关

    • 10MHz - 32 MHz（LF 频段）

    • ±0.2 dB

    • 10MHz - 3 GHz

    • ±0.35 dB

    • >3 GHz to 6.2 GHz (RSA5106B)

    • ±0.5 dB

    • >6.2 GHz to 15 GHz (RSA5115B)

    • ±1.0 dB

    • >15 GHz to 26.5 GHz (RSA5115B)

    • ±1.2 dB

  • 5 °C - 40 °C，所有衰减器设置（典型值，预放关）

    • 100 Hz - 32 MHz（LF 频段）

    • ±0.8 dB

    • 9 kHz - 3 GHz

    • ±0.5 dB

    • 1 MHz - 3 GHz (RSA5115B/26B)

    • ±0.5 dB

    • >3 GHz to 6.2 GHz (RSA5106B)

    • ±1.0 dB

    • >6.2 GHz to 15 GHz (RSA5115B/26B)

    • ±1.0 dB

    • >15 GHz to 26.5 GHz (RSA5126B)

    • ±1.5 dB

  • 5 °C - 40 °C，（RSA5103B/RSA5106B 选项 50）（典型值，预放开，衰减器 =10 dB）

    • 1 MHz - 32 MHz（LF 频段）

    • ±0.8 dB

    • 1 MHz - 3 GHz

    • ±0.8 dB

    • >3 GHz to 6.2 GHz (RSA5106B)

    • ±1.3 dB

  • 5 °C - 40 °C，(RSA5115B/RSA5126B 选项 51）（典型值，预放开，衰减器 =10 dB）

    • 1 MHz - 3 GHz

    • ±0.8 dB

    • >3 GHz to 6.2 GHz

    • ±1.3 dB

    • >6.2 GHz to 15 GHz

    • ±1.5 dB

    • >15 GHz to 26.5 GHz (RSA5126B)

    • ±2.0 dB

噪声和失真

  • 32.13 GHz 处的三阶互调失真1

    • RSA5103B / RSA5106B

    • -84 dBc

    • RSA5115B / RSA5126B

    • -80 dBc

1每个信号电平 –25 dBm，参考电平 –20 dBm，衰减器 = 0 dB，1 MHz 音调隔离。

  • 三阶互调失真 – 典型值1

  • 注：三阶截止点从三阶互调失真计算得出。

    频率范围三阶互调失真，dBc（典型值）三阶侦听，dBm（典型值）
    RSA5103B/5106BRSA5115B/5126BRSA5103B/5106BRSA5115B/5126B
    10 kHz - 32 MHz（LF 频段）–75–75+12.5+12.5
    1 MHz – 120 MHz–70–70+10+10
    >80 MHz - 300 MHz–76–76+13+13
    >300 MHz – 6.2 GHz–84–82+17+16
    >6.2 GHz - 15 GHz--–72--+11
    15 GHz - 26.5 GHz--–72--+11

1每个信号电平 –25 dBm，参考电平 –20 dBm，衰减器 = 0 dB，1 MHz 音调隔离。

  • 三阶互调制失真(预放开) – 典型值1

  • 注：三阶截止点从三阶互调失真计算得出。

    频率范围三阶互调制失真, dBc (典型值)三阶侦听, dBm (典型值)
    RSA5103B/5106BRSA5115B/5126BRSA5103B/5106BRSA5115B/5126B
    1 MHz ~ 32 MHz (LF频段)-75-75-12.5-12.5
    1 MHz ~ 120 MHz-70-80-15-10
    >120 MHz ~ 300 MHz-75-80-12.5-10
    >300 MHz ~ 3.0 GHz-80-90-10-5
    >3.0 GHz ~ 6.2 GHz-90-90-5-5
    >6.2 GHz ~ 15 GHz---80---10
    >15 GHz ~ 126.5 GHz---80---10

1每个信号电平–25 dBm, 参考电平–20 dBm, 衰减器= 0 dB, 1 MHz音调隔离。

  • RSA5103B / RSA5106B 二阶谐波失真1

    • 10MHz - 1 GHz

    • < –80 dBc

    • >1 GHz to 3.1 GHz

    • < –83 dBc

1–40 dBm @ RF输入，衰减器 = 0，预放关，典型值

  • RSA5115B / RSA5126B 二阶谐波失真1

    • 10MHz - 500 MHz

    • < –80 dBc

    • >500 MHz to 1 GHz

    • < –74 dBc

    • >1 GHz to 3.1 GHz

    • < –74 dBc

    • >3.1 GHz to 7.5 GHz

    • < –85 dBc

    • >7.5 GHz to 13.25 GHz

    • < –85 dBc

1–40 dBm @ RF输入，衰减器 = 0，预放关，典型值

  • RSA5103B / RSA5106B 显示平均噪声电平1，预放关

  • 频率范围技术数据，dBm/Hz典型值，dBm/Hz
    LF 频段（所有型号）
    1 Hz ~ 100 Hz--–129
    >100 Hz ~ 2 kHz–124 –143
    >2 kHz ~ 10 kHz–141 –152
    >10 kHz ~ 32 MHz–150 –153
    RF 频段
    9 kHz ~ 1 MHz–108 –111
    >1 MHz ~ 10 MHz–136 –139
    >10 MHz ~ 2 GHz–153 –157
    >2 GHz ~ 3 GHz–152 –156
    >3 GHz ~ 4 GHz (RSA5106B)–151 –155
    >4 GHz ~ 6.2 GHz (RSA5106B)–149 –153

1使用1 kHz RBW，100 kHz 频宽，平均 100 次，最小噪声模式，接输入负载，对数平均检波器和轨迹函数。

  • RSA5115B / RSA5126B 显示平均噪声电平，预放关1

  • 频率范围技术数据，dBm/Hz典型值，dBm/Hz
    LF 频段（所有型号）
    1 Hz - 100 Hz
    		–129
    >100 Hz to 2 kHz–124 –143
    >2 kHz to 10 kHz–141 –152
    >10 kHz to 32 MHz–150 –153
    RF 频段
    >1 MHz to 10 MHz–136 –139
    >10 MHz to 3 GHz–152 –155
    >3 GHz to 4 GHz–151 –155
    >4 GHz to 6.2 GHz–149 –152
    >6.2 GHz to 13 GHz–146 –149
    >13 GHz to 23 GHz–144 –147
    >23 GHz to 26.5 GHz (RSA5126B)–140 –143

1使用 1 kHz RBW，100 kHz 频宽，平均 100 次，最小噪声模式，接输入负载，对数平均检波器和轨迹函数。

  • 预放性能（选项 50）

    • 频率范围

    • 1 MHz - 3GHz 或 6.2 GHz (RSA5106B)

    • 噪声系数 (2 GHz)

    • 7 dB

    • 增益 (2 GHz)

    • 20 dB（标称值）

  • 预放性能（选项 51）

    • 频率范围

    • 1 MHz – 15 GHz 或 26.5 GHz（RSA5115B 或 RSA5126B）

    • 噪声系数 (15 GHz)

    • <10 dB

    • 噪声系数 (26.5 GHz)

    • <13 dB

    • 增益 (10 GHz)

    • 20 dB（标称值）

  • 显示平均噪声电平1，预放开（选项 50)

  • 频率范围技术数据典型值
    LF 频段
    1 MHz - 32 MHz-158 dBm/Hz-160 dBm/Hz
    RF 频段
    1 MHz - 10MHz-158 dBm/Hz-160 dBm/Hz
    >10 MHz to 2 GHz-164 dBm/Hz-167 dBm/Hz
    >2 GHz to 3 GHz-163 dBm/Hz-165 dBm/Hz
    >3 GHz to 6.2 GHz (RSA5106B)-162 dBm/Hz-164 dBm/Hz

1使用 1 kHz RBW、100 kHz 频宽、平均 100 次、最小噪声模式、输入接匹配负载，对数平均轨迹检波器和函数测量。

  • 显示平均噪声电平1，预放开（选项 51)

  • 频率范围技术数据典型值
    RF 频段
    1MHz - 10 MHz-158 dBm/Hz-160 dBm/Hz
    >10 MHz to 2 GHz-164 dBm/Hz-167 dBm/Hz
    >2 GHz to 3 GHz-163 dBm/Hz-165 dBm/Hz
    >3 GHz to 4 GHz-160 dBm/Hz-163 dBm/Hz
    >4 GHz to 6.2 GHz-159 dBm/Hz-162 dBm/Hz
    >6.2 GHz to 13 GHz-159 dBm/Hz-162 dBm/Hz
    >13 GHz to 23 GHz-157 dBm/Hz-160 dBm/Hz
    >23 GHz to 26.5 GHz-153 dBm/Hz-156 dBm/Hz

1使用 1 kHz RBW、100 kHz 频宽、平均 100 次、最小噪声模式、输入接匹配负载，对数平均轨迹检波器和函数测量。

  • 剩余响应

  • 接输入负载，RBW = 1 kHz，衰减器 = 0 dB，参考电平–30 dBm

    • 500 kHz - 32 MHz，LF 频段

    • < –100 dBm（典型值）

    • 1 MHz - 80 MHz，RF 频段

    • < –75 dBm（典型值）

    • >80 MHz - 200 MHz

    • < –95 dBm（典型值）

    • >200 MHz - 3 GHz

    • –95 dBm

    • >3 GHz - 6.2 GHz (RSA5106B / RSA5115B / RSA5126B)

    • –95 dBm

    • >6.2 GHz - 15 GHz (RSA5115B / RSA5126B)

    • –95 dBm

    • >15 GHz - 26.5 GHz (RSA5126B)

    • –95 dBm

  • 镜频响应，最高 165 MHz 带宽

  • 参考电平 = –30 dBm，衰减器 = 10dB，RF 输入功率 = -30dBm，RBW=10Hz。

    • 100 Hz - 30 MHz

    • < –75 dBc

    • 30 MHz - 3 GHz

    • < –75 dBc

    • >3 GHz - 6.2 GHz (RSA5106B)

    • < –70 dBc

    • >6.2 GHz - 15 GHz (RSA5115B / RSA5126B)

    • < –76 dBc

    • >15 GHz - 26.5 GHz (RSA5126B)

    • < –72 dBc

  • CF 的带信号的杂散响应，偏置 ≥400 kHz1

  •  频宽≤25 MHz (选项 B25)频宽≤40 MHz (选项 B40) 2选项 B85/B125/B16x2选项 B85HD, B125HD, B16xHD2
     扫描频宽>25 MHz扫描频宽>40 MHz40 MHz <频宽≤ 160 MHz

    40 MHz <频宽≤ 160 MHz

    频率技术数据典型值技术数据典型值技术数据典型值典型值
    10 kHz ~ 32 MHz（LF 频段）-80 dBc-85 dBc----------
    30 MHz 到 3 GHz-73 dBc-80 dBc-73 dBc-80 dBc-73 dBc-75 dBc-80 dBc
    >3 GHz ~ 6.2 GHz (RSA5106B / RSA5115B / RSA5126B)-73 dBc-80 dBc-73 dBc-80 dBc-73 dBc-75 dBc-80 dBc
    6.2 GHz ~ 15 GHz (RSA5115B / RSA5126B)-70 dBc-80 dBc-70 dBc-80 dBc-70 dBc-73 dBc-80 dBc
    15 GHz ~ 26.5 GHz (RSA5126B)-66 dBc-76 dBc-66 dBc-76 dBc-66 dBc-73 dBc-76 dBc

1RF 输入电平 = –15 dBm，衰减器 = 10 dB，模式：Auto。输入信号位于中心频率。 中心频率> 90 MHz, 选项 B40/B85/B16x。适用于采集带宽 15 ~ 25 MHz，信号位于中心频率及 ±(37.5 MHz ~ 42.5 MHz)：65 dBc。

2CF> 150 MHz，适用于选项B40 / B85 / B16x / B85HD / B125HD / B16xHD

  • CF 的带信号的杂散响应（10 kHz ≤ 偏置 < 400 kHz，跨距 = 1 MHz）1

  • 频率典型值
    10 kHz - 32 MHz（LF 频段）-75 dBc
    30 MHz - 3 GHz-75 dBc
    3 GHz to 6.2 GHz (RSA5106B)-75 dBc
    6.2 GHz - 15 GHz (RSA5115B / RSA5126B)-75 dBc
    15 GHz – 26.5 GHz (RSA5126B)-68 dBc

1RF 输入电平 = –15 dBm，衰减器 = 10 dB，模式： Auto。 输入信号位于中心频率。 中心频率 > 90 MHz，选项 B40/B85/B16x。 适用于采集带宽 15 - 25 MHz，信号位于中心频率及 ±(37.5 MHz - 42.5 MHz)： 65 dBc。

  • Half-IF 的带信号的杂散响应 (3.532.75 GHz)

  • <–80 dBc (RF input level, –30 dBm)

  • CF 以外带信号的杂散响应（典型值）

  • 频率频宽≤25MHz, 扫频频宽>25MHz选项 B40, 频宽≤40MHz, 扫频频宽>40 MHz 1选项 B85, 40MHz <频宽≤ 85 MHz1选项 B16x, 85MHz <频宽≤ 165 MHz1, 2选项 B85HD, B125HD, B16xHD, 40 MHz <频宽≤160 MHz1
    1 MHz ~ 32 MHz（LF 频段）-80 dBc--------
    30 MHz ~ 3 GHz-80 dBc-80 dBc-76 dBc-73 dBc-80 dBc
    3 GHz ~ 6.2 GHz (RSA5106B)-80 dBc-80 dBc-76 dBc-73 dBc-80 dBc
    6.2 GHz ~ 15 GHz (RSA5115B)-80 dBc-80 dBc-73 dBc-73 dBc-80 dBc
    15 GHz ~ 26.5 GHz (RSA5126B)-76 dBc-76 dBc-73 dBc-73 dBc-76 dBc

1CF ≥ 150 MHZ, 适用于选项 B40 / B85 / B125 / B16x。

2-70 dBc, 适用于高于或低于仪器中心频率20 MHz的输入信号。

  • 本振馈通到输入连接器（衰减器 = 10 dB）

  • < –60 dBm (RSA5103B / RSA5106B)

    < –90 dbm (RSA5115B / RSA5126B)

  • 临道泄露比动态范围

  • 测量使用的测试信号幅度进行调整以达到最佳性能 (CF = 2.13 GHz)

     ACLR，典型
    信号类型，测量模式相邻交替
    3GPP 下行链路，1 DPCH


    		未校正–69 dB–70 dB

    		噪声校正-75 dB-77 dB

  • IF 频响和相位线性度，包括所有预选和镜频抑制滤波器1

  • 测量频率 (GHz)采集带宽幅度平坦度（技术数据）幅度平坦度

    （典型值，RMS）

    		相位线性度

    （典型值，RMS）

    0.001 ~ 0.032（LF 频段）≤ 20 MHz±0.4 dB0.3 dB0.5°
    选项 B25
    0.01 ~ 6.2 2≤ 300 kHz±0.1 dB0.05 dB0.1°
    0.03 ~ 6.2 ≤ 25 MHz±0.3 dB0.2 dB0.5°
    选项 B40
    0.03 ~ 6.2 ≤ 40 MHz±0.3 dB0.2 dB0.5°
    选项 B85/B85HD
    0.07 ~ 3.0 ≤ 85 MHz±0.5 dB0.3 dB1.5°
    >3.0 ~ 6.2 ≤ 85 MHz±0.5 dB0.4 dB1.5°
    选项 B125/B125HD
    0.07 ~ 6.2 ≤ 125 MHz±1.0 dB0.70 dB1.5°
    选项 B16x/B16xHD
    0.07 ~ 6.2 ≤ 165 MHz±0.5 dB0.4 dB1.5°

1在采集带宽内的幅度平坦度和相位偏置，包括 RF 频响。衰减器设置：10 dB。

2选择高动态范围模式。

  • RSA5115B / RSA5126B IF 频响和相位线性度

  • 包括所有预选和镜频抑制滤波器1

    测量频率(GHz)频宽幅度平坦度(技术数据)幅度平坦度

    (典型值, RMS)

    		相位线性度

    (典型值, RMS)

    6.2 ~ 26.5≤300 kHz±0.10 dB 20.05 dB0.2°
    6.2 ~ 26.5≤25/40 MHz±0.50 dB0.40 dB1.0°
    6.2 ~ 26.5≤80 MHz±0.75 dB0.70 dB1.5°
    6.2 ~ 26.5≤125 MHz±1.0 dB0.70 dB1.5°
    6.2 ~ 26.5≤165 MHz±1.0 dB0.70 dB1.5°

1采集带宽上的幅度平坦度和相位偏差，包括 RF 频响。衰减器设置：10 dB。

2选择的高动态范围模式

DPX 零频宽性能

  • 零频宽幅度、频率、相位性能（标称值）

    • 测量带宽范围

    • 100 Hz 到仪器的最大采集带宽

    • 时域带宽 (TDBW) 范围

    • 采集带宽的至少 1/10 到 1/10,000，最小 1 Hz

    • 时域带宽 (TDBW) 精度

    • ±1%

    • 扫频时间范围

    • 100 ns（最小值）

      2000 s (最大值, 测量带宽 >80 MHz)

    • 时间精度

    • ±（0.5% + 参考频率精度）

    • 零频宽触发定时不确定度（电源触发）

    • 触发点上 ±（零频宽扫描时间/400）

    • DPX 频率显示范围

    • 最大 ±100 MHz

    • DPX 相位显示范围

    • 最大 ±200 度

    • DPX 波形/秒

    • 50,000个触发的波形/秒，扫描时间≤20 μs

  • DPX 频谱图轨迹检测

  • +Peak, –Peak, Avg (VRMS)

  • DPX 频谱图轨迹长度

  • 801 - 10401

  • DPX 频谱图存储深度

  • 轨迹长度 = 801： 60,000 条轨迹

    轨迹长度 = 2401： 20,000 条轨迹

    轨迹长度 = 4001： 12,000 条轨迹

    轨迹长度 = 10401： 4,600 条轨迹

  • 每条线的时间分辨率

  • 用户可以设置，125 μs ~ 6400 s

  • 最大分辨率时间对线分辨率

  • 7.5 秒（801 点/轨迹，125 μs/线）到 4444 天（801 点/轨迹，6400 s/线）

数字 IQ 输出（选项 65）

  • 连接器类型

  • MDR (3M) 50 针 × 2

  • 数据输出

  • 实时地对幅度和相位响应进行数据校正

    • 数据格式

    • I 数据： 16 位 LVDS

      Q 数据： 16 位 LVDS

  • 控制输出

  • 时钟： LVDS，最大 50 MHz（200 MHz，选项 B85，B16x）DV（数据有效），MSW（最高有效字）指示符，LVDS

  • 控制输入

  • IQ 数据输出启用，连接 GND 启用 IQ 数据输出

  • 时钟上升沿到数据跳变时间（保持时间）

  • 8.4 ns（典型值，选项 B25 或 B40），1.58 ns（典型值，选项 B85 或 B16x）

  • 数据跳变到时钟上升沿（建立时间）

  • 8.2 ns（典型值，选项 B25 或 B40），1.54 ns（典型值，选项 B85 或选项 B16x）

零频宽模拟输出（选项 66)

  • 整体信息

  • 选项 66 可以实时模拟表示检测到的分析仪输出。 在直到最大采集带宽的频宽中使用 DPX 频谱或 DPX 零频宽功能时，提供了这个输出。 可以使用 DPX 频谱分析仪的解析带宽控制功能调节模拟输出的带宽，也可以独立于频谱分析仪。 在仪器处于扫频分析仪模式时，输出“OFF”（关闭），因为它并没有对应扫频输出的输出。

  • 连接器类型

  • BNC – 插座

  • 输出阻抗

  • 开点： 50 Ω，闭点： 5 kΩ

  • 输出电压

    • 典型值

    • 1.0V @ 0 dBm 输入

    • 0 dBm 参考电平，10 dB/div 垂直标度，在 50 Ω 负载中测得。 满刻度电压相对于参考电平。

    • 最大值

    • 1.25 V

    • 精度

    • ±5% 的满刻度电压

    • 斜率

    • 10 mV/dB

    • 10 dB/div 垂直标度，在 50 Ω 负载中测得过且过。 斜率会随着垂直标度设置变化。

  • 输出范围对数保真度

  • > 60 dB @ 1 GHz CF

  • 输出对数精度

  • 范围内 ± 0.75 dB

  • 输出延迟精度

    • RF 输入到模拟输出

    • ± (1 μs + 10%)



  • 输出带宽

  • 直到最大 RBW

  • 连续输出

  • 连续输出，适用于直到仪器最大实时采集带宽的频宽。

  • 对扫描频宽，输出失效。

  • 输出反向功率保护

  • ±20 V

AM/FM/PM 和直接音频测量（选项 10）

  • 模拟解调

    • 载波频率范围（用于调制和音频测量）

    • （1/2 × 音频分析带宽）至最大输入频率

    • 最大音频频率跨度

    • 10 MHz

  • 音频滤波器

    • 低通 (kHz)

    • 0.3、3、15、30、80、300 以及用户输入的最高 0.9 × 音频带宽

    • 高通 (Hz)

    • 20、50、300、400 以及用户输入的最高 0.9 × 音频带宽

    • 标准

    • CCITT, C-Message

    • 反嵌 (μs)

    • 25、50、75、750 及用户输入

    • 文件

    • 用户提供的 .TXT 或 .CSV 格式幅度/频率对文件。最大 1000 对。

  • FM 调制分析（调制指数 >0.1）

    • FM 测量

    • 载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声

    • 载波功率精度（10 MHz 至 2 GHz，-20 至 0 dBm 输入功率）

    • ±0.85 dB

    • 载波频率精度（偏差：1 至 10 kHz）

    • ±0.5 Hz + （发射机频率 × 参考频率误差）

    • FM 偏差精度（速率：1 kHz 至 1 MHz）

    • ±（（速率 + 偏差）的 1% + 50 Hz）

    • FM 速率精度（偏差：1 至 100 kHz）

    • ±0.2 Hz

  • 杂散 (FM)（速率：1 至 10 kHz，偏差：5 kHz）

    • THD

    • 0.10%

    • 失真

    • 0.7%

    • SINAD

    • 43 dB

  • AM 调制分析

    • AM 测量

    • 载波功率、音频频率、调制深度（+峰值、–峰值、峰-峰值/2、RMS）、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声

    • 载波功率精度（10 MHz 至 2 GHz，-20 至 0 dBm 输入功率）

    • ±0.85 dB

    • AM 深度精度（速率： 1 至 100 kHz，深度： 10% 至 90%）

    • ±0.2% + 0.01 × 测量值

    • AM 速率精度（速率： 1 kHz 至 1 MHz，深度： 50%)

    • ±0.2 Hz

  • 杂散 (AM)

    • THD

    • 0.16%

    • 失真

    • 0.13%

    • SINAD

    • 58 dB

  • PM 调制分析

    • PM 测量

    • 载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声

    • 载波功率精度（10 MHz 至 2 GHz，-20 至 0 dBm 输入功率）

    • ±0.85 dB

    • 载波频率精度（偏差：0.628 弧度）

    • ±0.02 Hz + （发射机频率 × 参考频率误差）

    • PM 偏差精度（速率：10 至 20 kHz，偏差：0.628 至 6 弧度）

    • ±100% × (0.005 + (速率 / 1 MHz))

    • PM 速率精度（速率：1 至 10 kHz，偏差：0.628 弧度）

    • ±0.2 Hz

  • 杂散 (PM)（速率：1 至 10 kHz，偏差：0.628 弧度）

    • THD

    • 0.1%

    • 失真

    • 1%

    • SINAD

    • 40 dB

  • 直接音频输入

    • 音频测量

    • 信号功率、音频频率（+峰值、–峰值、峰-峰值/2、RMS）、SINAD、调制失真、S/N、总谐波失真、总非谐波失真、嗡声和噪声

    • 直接输入频率范围（仅用于音频测量）

    • 1 Hz 至 156 kHz

    • 最大音频频率跨度

    • 156 kHz

    • 音频频率精度

    • ±0.2 Hz

    • 信号功率精度

    • ±1.5 dB

  • 杂散（速率： 1 至 10 kHz，输入电平： 0.316 V）

    • THD

    • 0.1%

    • 失真

    • 0.1%

    • SINAD

    • 60 dB

相位噪声和抖动测量（选项 11）

  • 载波频率范围

  • 1 MHz 至最大仪器频率

  • 测量

  • 载波功率、频率误差、RMS 相位噪声、抖动（时间间隔误差）、杂散 FM

  • 杂散相位噪声

  • 参见相位噪声技术规格

  • 相位噪声和抖动集成带宽范围

  • 离载波最低偏置：10 Hz

    离载波最高偏置：1 GHz

  • 光迹数

  • 2

  • 光迹和测量功能

  • 检测：平均或 ±峰值

    平滑平均

    优化：速度或动态范围

稳定时间、频率和相位（选项 12）1

1测量输入信号电平 > –20 dBm，衰减器： 自动

  • 稳定频率不确定度

  • 95% 置信度（典型），所述测量频率、带宽和平均数


    		所需测量带宽的频率不确定度
    测量频率，平均85 MHz10 MHz1 MHz100 kHz
    1 GHz
    单次测量2 kHz100 Hz10 Hz1 Hz
    100 次平均200 Hz10 Hz1 Hz0.1 Hz
    1000 次平均50 Hz2 Hz1 Hz0.05 Hz
    10 GHz
    单次测量5 kHz100 Hz10 Hz5 Hz
    100 次平均300 Hz10 Hz1 Hz0.5 Hz
    1000 次平均100 Hz5 Hz0.5 Hz0.1 Hz
    20 GHz
    单次测量2 kHz100 Hz10 Hz5 Hz
    100 次平均200 Hz10 Hz1 Hz0.5 Hz
    1000 次平均100 Hz5 Hz0.5 Hz0.2 Hz

  • 稳定相位不确定度

  • 95% 置信度（典型），所述测量频率、带宽和平均数


    		所述测量带宽的频率不确定度
    测量频率，平均85 MHz10 MHz1 MHz
    1 GHz
    单次测量1.00°0.50°0.50°
    100 次平均0.10°0.05°0.05°
    1000 次平均0.05°0.01°0.01°
    10 GHz
    单次测量1.50°1.00°0.50°
    100 次平均0.20°0.10°0.05°
    1000 次平均0.10°0.05°0.02°
    20 GHz
    单次测量1.00°0.50°0.50°
    100 次平均0.10°0.05°0.05°
    1000 次平均0.05°0.02°0.02°
增益和噪声系数 (选项14)

  • 测量 (表格)

  • 噪声系数, 增益, Y因数, 噪声温度, P-Hot, P-Cold

  • 测量 (显示画面)

  • 噪声系数, 增益, Y因数, 噪声温度, 不确定度计算器

  • 单频率测量

  • 在选择单频率模式时，每个显示画面作为使用，对测量中每条选择的轨迹显示单个值读数

  • 测量配置

  • 直接, 上变频器, 下变频器

  • 频率模式

  • 单频率, 扫描 (中心+频宽或开始-停止), 频率表; 1 ~ 999测量点

  • 噪声源

  • 恒定ENR或表格项目；噪声源型号和类型的项目栏

  • 支持的噪声源

  • NoiseCom NC346系列和其他制造商的类似型号

  • 噪声源控制

  • +28 V开关输出, 后面板

  • 外部增益/损耗表

  • 为增益或损耗提供3个表格或常数

  • 测量控制设置

  • 源稳定时间, 参考温度, RBW(50 Hz ~ 10 MHz), 平均数量 (1 ~ 100)

  • 仪器输入控制设置

  • 衰减值，前置放大器开/关

  • 轨迹控件

  • 每个画面3条轨迹： 平均轨迹(VRMS),最大保持轨迹, 最小保持轨迹功能

  • 显示标度

  • 自动或手动：在每次测量后自动复位标度t

  • 标记

  • 任何轨迹上最多5个标记；绝对标记和相对标记功能

  • 极限模板测试

  • 可以对噪声系数、增益、Y因数轨迹应用正极限和负极限；在屏幕上显示极限和通过/未通过

  • 不确定度计算器

  • 根据用户输入的ENR、外部预放和频谱分析仪参数值提供噪声系数和增益测量不确定度

  • 噪声系数和增益应用预置

  • 把分析仪设置成测量增益、噪声系数和测量表。把衰减设置成零，把预放设置成开，把采集模式设置成最低噪声最佳采集模式

  • 性能

  • 技术数据说明
    频率范围10 MHz ~ 仪器的最大频率(标称值)
    噪声系数测量范围0 ~ 30 dB (标称值)
    增益测量范围-10 ~ 30 dB (标称值)
    噪声系数和增益测量分辨率0.01 dB（标称值）
    噪声系数测量误差±0.1 dB (典型值) 1
    增益测量误差±0.1 dB (典型值) 1

    注： 噪声系数和增益指标适用以下条件：工作温度18 ~ 28C，内置预放，开预热20分钟后，内部对准后立即测量。指定误差只包括频谱分析仪的误差。不包括来自ENR源电平、外部放大器增益、低信噪比和测量系统不匹配的不确定度，所有这些不确定度都可以使用软件中自带的不确定度计算器估算。

1对(噪声源的ENR) > (测得的噪声系数 + 4 dB)

脉冲测量（选项 20）

  • 测量

  • 平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔（秒）、重复间隔 (Hz)、占空比 (%)、占空比（比率）、纹波 (dB)、纹波 (%)、顶降 (dB)、顶降 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应（时间）、时间标记。

  • 最小检测脉宽

  • 150 ns（选项 B25/B40），50 ns（选项 B85/B16x）

  • 脉冲数量1

  • 1 ~ 200,000；推荐使用快速帧模式和快速保存选项离线分析超过 40,000 个连续脉冲

1实际数量取决于时间长度、脉冲带宽和仪器配置。

  • 系统上升时间（典型值）

  • <40 ns (Opt. B25), <25 ns (Opt. B40), <12 ns (Opt. B85), <7 ns (Opt. B16x)

  • 脉冲测量精度

  • 信号条件： 除另外指明外， 脉宽 >450 ns（150 ns，选项 B85/B16x），信噪比 ≥30 dB，占空比 0.5 - 0.001，温度 18 °C - 28 °C

  • 脉冲响应

  • 测量范围： 线性调频脉冲内 15-40 dB

    测量精度（典型值）： ±2 dB 对于幅度为 40 dB 且延迟 1%-40% 的脉冲带宽信号1

1调频带宽 100 MHz，脉冲宽度 10μs，最小信号延迟为脉冲宽度的 1% 或 10/(调频带宽)，以二者中较大者为准，脉冲发生期间最小采样点为 2000。

  • 脉冲响应加权

  • Taylor 窗

脉冲测量性能

  • 脉冲幅度和时间（典型值）

    • 平均开点功率1

    • ±0.3 dB + 绝对幅度精度

    • 平均发送功率1

    • ±0.4 dB + 绝对幅度精度

    • 峰值功率1

    • ±0.4 dB + 绝对幅度精度

    • 脉宽

    • 读数的 ±0.25%

    • 占空比

    • ±0.2% 的读数

1脉宽>300 ns (100 ns, 选项 B85/B16x) SNR ≥30 dB

  • 参考非线性调频信号的频率和相位误差

  • 在声称频率和测量带宽下1，典型值，95% 置信度

    带宽CFRMS 频率误差脉冲到脉冲频率脉冲到脉冲增量频率脉冲到脉冲相位
    25 MHz2 GHz±2.5 kHz±15 kHz±500 Hz±0.2°
    10 GHz±2.5 kHz±20 kHz±1.5 kHz±0.5°
    20 GHz±3.5 kHz±25 kHz±2 kHz±0.8°
    40 MHz2 GHz±3.5 kHz±20 kHz±1 kHz±0.2°
    10 GHz±5 kHz±30 kHz±2 kHz±0.5°
    20 GHz±7.5 kHz±40 kHz±3 kHz±0.8°
    60 MHz2 GHz±8 kHz±50 kHz±1.5 kHz±0.3°
    10 GHz±15 kHz±75 kHz±3 kHz±0.5°
    20 GHz±20 kHz±100 kHz±4 kHz±0.8°
    85 MHz2 GHz±15 kHz±100 kHz±2 kHz±0.3°
    10 GHz±20 kHz±125 kHz±3 kHz±0.5°
    20 GHz±25 kHz±175 kHz±4 kHz±0.8°
    160 MHz2 GHz±20 kHz±100 kHz±4.5 kHz±0.3°
    10 GHz±25 kHz±125 kHz±6 kHz±0.5°
    20 GHz±40 kHz±175 kHz±8 kHz±0.8°

1脉冲开点功率 ≥ -20 dBm，参考电平处的信号峰值，衰减器 = Auto，tmeas- treference≤ 10 ms，频率估算： 手动。 脉冲到脉冲测量时间位置不包括从 t(rise)或 t(fall)的 50% 测得的扩展时间 = （10 / 测量带宽）的脉冲的开头和结尾。 绝对频率误差在脉冲中心 50% 处确定。

  • 参考线性调频信号的频率和相位误差

  • 在声称频率和测量带宽下1，典型值

    带宽CFRMS 频率误差脉冲到脉冲频率脉冲到脉冲相位
    25 MHz2 GHz±5 kHz±15 kHz±0.25°
    10 GHz±8 kHz±20 kHz±0.5°
    20 GHz±10 kHz±25 kHz±0.8°
    40 MHz2 GHz±5 kHz±20 kHz±0.25°
    10 GHz±8 kHz±30 kHz±0.5°
    20 GHz±10 kHz±50 kHz±0.8°
    60 MHz2 GHz±25 kHz±125 kHz±0.3°
    10 GHz±30 kHz±150 kHz±0.5°
    20 GHz±30 kHz±150 kHz±0.8°
    85 MHz2 GHz±25 kHz±125 kHz±0.3°
    10 GHz±30 kHz±150 kHz±0.5°
    20 GHz±30 kHz±175 kHz±0.8°
    160 MHz2 GHz±35 kHz±125 kHz±0.3°
    10 GHz±40 kHz±150 kHz±0.5°
    20 GHz±40 kHz±200 kHz±0.8°

1信号类型： 线性调频，峰峰值线性调频偏差： ≤0.8 测量带宽，脉冲开点功率 ≥ -20 dBm，参考电平处的信号峰值，衰减器 = 0 dB，tmeas- treference≤ 10 ms，频率估算： 手动。 脉冲到脉冲测量时间位置不包括从 t(rise)或 t(fall)的 50% 测得的扩展时间 = （10 / 测量带宽）的脉冲的开头和结尾。 绝对频率误差在脉冲中心 50% 处确定。

数字调制分析（选项 21）

  • 调制格式

  • π/2DBPSK、BPSK、SBPSK、QPSK、DQPSK、π/4DQPSK、D8PS、D16PSK、8PSK、OQPSK、SOQPSK、CPM、16/32-APSK、16/32/64/128/256QAM、MSK、GMSK、2-FSK、4-FSK、8-FSK、16-FSK、C4FM

  • 分析周期

  • 最多 81，000 个符号

  • 滤波器类型

    • 测量滤波器

    • 平方根升余弦、根升余弦、高斯、矩形、IS-95、IS-95 EQ、C4FM-P25、半正弦、无、用户定义

    • 参考滤波器

    • 根升余弦、高斯、矩形、IS-95、SBPSK-MIL、SOQPSK-MIL、SOQPSK-ARTM、无、用户定义

  • Alpha/B*T 范围

  • 0.001 至 1，步长 0.001

  • 测量

  • 星座图、误差矢量幅度 (EVM) 与时间关系、调制误差率 (MER)、幅度误差与时间关系、相位误差与时间关系、信号质量、符号表、Rho

    仅 FSK：频率偏差、符号定时误差

  • 符号率范围

  • 1 kS/s 至 100 MS/s（调制后的信号必须完全包含在仪器的采集带宽范围内）

  • QPSK 剩余 EVM1

    • 100 kHz 符号速率

    • <0.35%

    • 1 MHz 符号速率

    • <0.35%

    • 10 MHz 符号速率

    • <0.4%

    • 30 MHz 符号速率（选项 B40/B85/B16x）

    • <0.75%

    • 60 MHz 符号速率（选项 B85/B16x）

    • <1.0%

    • 120 MHz 符号速率（选项 B16x）

    • <1.5%

1CF = 2 GHz，测量滤波器 = 升余弦根， 参考滤波器 = 升余弦， 分析长度 = 200 个符号。

  • 偏置 QPSK 剩余 EVM1

    • 100 kHz 符号速率，200 kHz 测量带宽

    • <0.5%

    • 1 MHz 符号速率，2 MHz 测量带宽

    • <0.5%

    • 10 MHz 符号速率，20 MHz 测量带宽

    • <1.1%

1CF = 2 GHz，测量滤波器 = 升余弦根，参考滤波器 = 升余弦，分析长度 = 200 个符号。

  • 256 QAM 剩余 EVM1

    • 10 MHz 符号速率

    • <0.4%

    • 30 MHz 符号速率（选项 B40/B85/B16x）

    • <0.6%

    • 60 MHz 符号速率（选项 B85/B16x）

    • <0.6%

    • 120 MHz 符号速率（选项 B16x）

    • <1.0%

1CF = 2 GHz，测量滤波器 = 升余弦根， 参考滤波器 = 升余弦， 分析长度 = 400 个符号，平均 20 次。

  • S-OQPSK (MIL) 剩余 EVM1

    • 4 kHz 符号速率，64 kHz 测量带宽，CF = 250 MHz

    • <0.3%

    • 20 kHz 符号速率，320 kHz 测量带宽，CF = 2 GHz

    • <0.5%

    • 100 kHz 符号速率，1.6 MHz 测量带宽，CF = 2 GHz

    • <0.5%

    • 1 MHz 符号速率，16 MHz 测量带宽，CF = 2 GHz

    • <0.5%

1参考滤波器： MIL STD 测量滤波器： 无。

  • S-OQPSK (ARTM) 剩余 EVM 1

    • 4 kHz 符号速率，64 kHz 测量带宽，CF = 250 MHz

    • <0.3%

    • 20 kHz 符号速率，320 kHz 测量带宽，CF = 2 GHz

    • <0.4%

    • 100 kHz 符号速率，1.6 MHz 测量带宽，CF = 2 GHz

    • <0.4%

    • 1 MHz 符号速率，16 MHz 测量带宽，CF = 2 GHz

    • <0.4%

1参考滤波器： MIL STD 测量滤波器： 无。

  • S-BPSK (MIL) 剩余 EVM1

    • 4 kHz 符号速率，64 kHz 测量带宽，CF = 250 MHz

    • <0.25%

    • 20 kHz 符号速率，320 kHz 测量带宽，CF = 2 GHz

    • <0.5%

    • 100 kHz 符号速率，1.6 MHz 测量带宽，CF = 2 GHz

    • <0.5%

    • 1 MHz 符号速率，1.6 MHz 测量带宽，CF = 2 GHz

    • <0.5%

1参考滤波器： MIL STD。

  • CPM (MIL) 剩余 EVM1

    • 4 kHz 符号速率，64 kHz 测量带宽，CF = 250 MHz

    • <0.3%

    • 20 kHz 符号速率，320 kHz 测量带宽，CF = 2 GHz

    • <0.4%

    • 100 kHz 符号速率，1.6 MHz 测量带宽，CF = 2 GHz

    • <0.4%

    • 1 MHz 符号速率，16 MHz 测量带宽，CF = 2 GHz

    • <0.4%

1参考滤波器： MIL STD。

  • 2/4/8/16 FSK 剩余 RMS FSK 误差1

    • 2FSK， 10 kHz 符号速率， 10 kHz 频率偏差， CF = 2 GHz

    • <0.3%

    • 4/8/16FSK，10 kHz 符号速率，10 kHz 频率偏差，CF = 2 GHz

    • <0.4%

1参考滤波器： 无，测量滤波器： 无。

自适配均衡器

  • 类型

  • 线性、判定导向、前馈 (FIR) 均衡器，系数自适配及可调收敛速度

  • 支持的调制类型

  • BPSK、QPSK、OQPSK、π/2DBPSK、π/4DQPSK、8PSK、8DPSK、16DPSK、16/32/64/128/256QAM

  • 所有调制类型的参考滤波器，除 OQPSK 以外

  • 根升余弦、矩形、无

  • OQPSK 参考滤波器

  • 根升余弦、半正弦

  • 滤波器长度

  • 3 至 2001 抽头

  • 抽头/符号：根升余弦、半正弦

  • 1, 2, 4, 8

  • 抽头/符号：矩形滤波器、无滤波器

  • 1

  • 均衡器控制

  • 关闭、训练、保持、复位

灵活 OFDM（选项 22）

  • 可调出标准

  • WiMAX 802.16-2004、WLAN 802.11 a/g/j

  • 参数设置

  • 保护间隔、副载波间距、信道带宽

  • 高级参数设置

  • 载波检测： 802.11、802.16-2004 - 自动检测；手动选择 BPSK；QPSK、16QAM、64QAM

    通道估计： 电报报头、电报报头 + 数据

    导频跟踪： 相位、幅度、定时

    频率校正： 开、关

  • 摘要测量

  • 符号时钟误差、频率误差、平均功率、峰值-平均、CPE

    EVM（RMS 和峰值），对于所有载波、导频载波、数据载波

    OFDM 参数： 载波数、保护间隔 (%)、副载波间距 (Hz)、FFT 长度

    功率（平均、峰值-平均）

  • 显示画面

  • EVM对符号， EVM对载波

    副载波功率对符号，对副载波

    幅度误差对符号，对副载波

    相位误差对符号，对副载波

    通道频响

  • 剩余 EVM

  • -49 dB (WiMAX 802.16-2004, 5 MHz BW)

    -49 dB (WLAN 802.11g, 20 MHz BW)

    信号输入功率为最好 EVM 优化

WLAN IEEE802.11a/b/g/j/p（选项23)

  • 调制格式

  • DBPSK (DSSS-1M), DQPSK (DSSS-2M), CCK 5.5M, CCK 11M , OFDM (BPSK, QPSK, 16QAM, 64QAM)

  • 测量和显示

  • 突发指数，突发功率，峰值与平均突发功率比，IQ 原点偏置，频率误差，公共导频误差，符号时钟误差

    导频/数据 RMS 和峰值 EVM，按符号和副载波定位峰值EVM

    包头格式信息

    每个包头段的平均功率和 RMS EVM

    WLAN 功率随时间变化，WLAN 符号表，WLAN 星座图

    频谱辐射模板，杂散

    误差矢量幅度 (EVM) 对符号（或时间），对副载波（或频率）

    幅度误差对符号（或时间），对副载波（或频率）

    相位误差对符号（或时间），对副载波（或频率）

    WLAN 通道频响对符号（或时间），对副载波（或频率）

    WLAN 频谱平坦度对符号（或时间），对副载波（或频率）

  • 残余EVM - 802.11b (CCK-11 Mbps)

  • RMS-EVM，1000个码片, EQ On

    信号输入功率为最佳EVM优化

    • 2.4 GHz:

    • 1%(–40 dB) 典型值, 0.9% (–40.9 dB) 典型值-中间值



  • 杂散 EVM – 802.11a/g/j（OFDM、20 MHz、64-QAM）

  • RMS-EVM在20个突发、每个突发16个符号上平均

    信号输出功率为最佳EVM优化

    • 2.4 GHz

    • –49 dB 典型值, –50 dB 典型值-mean

    • 5.8 GHz

    • –49 dB 典型值, –50 dB 典型值-中间值

WLAN IEEE802.11n（选项24)

  • 调制格式

  • OFDM（BPSK，QPSK，16 或 64QAM）

  • 测量和显示

  • 突发指数，突发功率，峰值与平均突发功率比，IQ 原点偏置，频率误差，公共导频误差，符号时钟误差

    导频/数据 RMS 和峰值 EVM，按符号和副载波定位峰值EVM

    包头格式信息

    每个包头段的平均功率和 RMS EVM

    WLAN 功率随时间变化，WLAN 符号表，WLAN 星座图

    频谱辐射模板，杂散

    误差矢量幅度 (EVM) 对符号（或时间），对副载波（或频率）

    幅度误差对符号（或时间），对副载波（或频率）

    相位误差对符号（或时间），对副载波（或频率）

    WLAN 通道频响对符号（或时间），对副载波（或频率）

    WLAN 频谱平坦度对符号（或时间），对副载波（或频率）

  • 残余EVM - 802.11n (40 MHz, 64-QAM)

  • RMS-EVM在20个突发、每个突发16个符号上平均

    信号输出功率为最佳EVM优化

    • 5.8 GHz

    • –48 dB 典型值, –48.5 dB 典型值-中间值



WLAN IEEE802.11ac（选项25)

  • 调制格式

  • OFDM (BPSK, QPSK, 16QAM, 64QAM, 256QAM)

  • 测量和显示

  • 突发指数，突发功率，峰值与平均突发功率比，IQ 原点偏置，频率误差，公共导频误差，符号时钟误差

    导频/数据 RMS 和峰值 EVM，按符号和副载波定位峰值EVM

    包头格式信息

    每个包头段的平均功率和 RMS EVM

    WLAN 功率随时间变化，WLAN 符号表，WLAN 星座图

    频谱辐射模板，杂散

    误差矢量幅度 (EVM) 对符号（或时间），对副载波（或频率）

    幅度误差对符号（或时间），对副载波（或频率）

    相位误差对符号（或时间），对副载波（或频率）

    WLAN 通道频响对符号（或时间），对副载波（或频率）

    WLAN 频谱平坦度对符号（或时间），对副载波（或频率）

  • 残余 EVM - 802.11ac

  • RMS-EVM在20个突发、每个突发16个符号上平均

    信号输入功率为最佳EVM优化

    • 5.8 GHz (80 MHz, 256-QAM)

    • –48 dB 典型值, –48.5 dB 典型值-中间值

    • 5.8 GHz (160 MHz, 256-QAM)

    • –45 dB 典型值, –45.5 dB 典型值-中间值

EMC 预符合性检查和故障排除（选项 32）

  • EMC 预一致性检查和故障排除

    • 标准

    • EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G

    • 功能

    • EMC-EMI 显示、附件和限制线设置向导、检查、谐波标记、电平目标、比较谱线、测量环境、报告生成、重新测量点

    • 检波器

    • +峰值、平均值、平均值（对数）、平均值 (VRMS)、CISPR 准峰值、CISPR 峰值、CISPR 平均值、CISPR 对数平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值

    • 限制线

    • 最多 3 条限制线（带相应余量）

    • 分辨率 BW

    • 按照标准设置或由用户规定

    • 驻留时间

    • 按照标准设置或由用户规定

    • 报告格式

    • PDF、HTML、MHT、RTF、XLSX、图像文件格式

    • 附件类型

    • 天线、近场探头、电缆、放大器、限幅器、衰减器、滤波器等

    • 校正格式

    • 增益/损耗常数、增益/损耗表、天线因数

    • 谱线

    • 保存/调出多达 5 条谱线、数学谱线（谱线 1 减去谱线 2）、环境谱线

APCO P25 (选项26)

  • 调制格式

  • 第1期(C4FM), 第2期(HCPM, HDQPSK)

  • 测量和显示

  • RF输出功率, 工作频率精度, 调制辐射频谱,

    不想要的杂散辐射, 邻道功率比, 频率偏差,

    调制保真度, 频率误差, 眼图, 符号表, 符号速率精度,

    发射机功率和编码器启动时间,发射机吞吐延迟, 频率

    偏差对时间, 功率对时间, 瞬态频率特点, HCPM发射机逻辑

    通道峰值邻道功率比, HCPM发射机逻辑通道时隙外功率,

    HCPM发射机逻辑通道功率包络, HCPM发射机逻辑通道时间对准

  • 残余调制保真度

    • 第1期(C4FM)

    • ≤1.0% 典型值

    • 第2期(HCPM)

    • ≤0.5% 典型值

    • 第2期(HDQPSK)

    • ≤0.4% 典型值

  • 邻道功率比 1

    • 距6 kHz中心和带宽25 kHz偏置

    • 第1期(C4FM):-74 dBc 典型值

      第2期(HCPM):-74 dBc 典型值

      第2期(HDQPSK):-75 dBc 典型值

    • 距6 kHz中心和带宽62.5 kHz偏置

    • -75 dBc 典型值

1测量使用的测试信号幅度在需要时进行调整以达到最佳性能。使用平均、10个波形测得。

蓝牙（选项 27 和 31）


  • 基本速率，蓝牙低能耗，增强数据速率 – 修订版 4.2，Bluetooth® 5（当启用选项 31 后）

  • 测量和显示

  • 峰值功率，平均功率，邻道功率或带内辐射模板，

    -20 dB带宽，频率误差，调制特点，包括ΔF1avg (11110000)，

    ΔF2avg (10101010) ，ΔF2 > 115 kHz，ΔF2/ΔF1比，频率偏差相对于时间关系及分组和字节

    电平测量信息，载波频率f0，频率偏置(前置码和净荷)，最大值

    频率偏置, 频率漂移 f1-f0, 最大漂移速率fn-f0和fn-fn-5, 中心频率

    偏置表和频率漂移表，带色码的符号表，分组包头解码信息，

    眼图，星座图

  • 输出功率(平均功率和峰值功率)

    • 电平不确定度

    • 参阅仪器幅度和平坦度指标

    • 测量范围

    • > -70 dBm

  • 调制特点(ΔF1avg, ΔF2avg, ΔF2avg/ ΔF1avg, ΔF2max ≥115 kHz)

    • 偏差范围

    • ±280 kHz

    • 偏差不确定度(在0 dBm时)

    • < 2 kHz + 仪器频率不确定度

    • 测量分辨率

    • 10 Hz

    • 测量范围

    • 标称通道频率±100 kHz

  • 初始载波频率容限 (ICFT)

    • 测量不确定度(在0 dBm时)

    • < 1 kHz + 仪器频率不确定度

    • 测量分辨率

    • 10 Hz

    • 测量范围

    • 标称通道频率±100 kHz

  • 载波频率漂移

    • 支持的测量

    • 最大频率偏置,漂移 f1- f0, 最大漂移 fn-f0, 最大漂移 fn-fn-5(50 μs)

    • 测量不确定度

    • < 1 kHz + 仪器频率不确定度

    • 测量分辨率

    • 10 Hz

    • 测量范围

    • 标称通道频率±100 kHz

  • 带内辐射和ACP

    • 电平不确定度

    • 参阅仪器幅度和平坦度指标

LTE 下连 RF 测量（选项 28）

  • 支持的标准

  • 3GPP TS 36.141第12.5版

  • 支持的帧格式

  • FDD和TDD

  • 支持的测量和显示

  • 邻道泄漏比(ACLR), 频谱辐射模板(SEM), 信道功率, 占用带宽, 显示TDD信号发射机关机功率的功率随时间变化, PSS的LTE星座图, SSS带小区号, 群号, 段号和频率误差。

  • ACLR，支持E-UTRA频段(标称值, 带噪声校正功能)

    • 第一条相邻通道

    • 73 dB

    • 第二条相邻通道

    • 74 dB

Mapping and field strength (Option MAP)

  • RF 场强

    • 信号强度指示灯

    • 位于显示画面右侧

    • 测量带宽

    • 高达 165 MHz、取决于频宽和 RBW 设置

    • 音调类型

    • 可变频率

  • 绘制地图

    • 直接支持的地图类型

    • Pitney Bowes MapInfo (*.mif)、位图 (*.bmp)、Open Street Maps (.osm)

    • 保存的测量结果

    • 测量数据文件（导出的结果）

      用于测量的地图文件

      Google Earth KMZ 文件

      可以调用的结果文件（谱线和设置文件）

      兼容 MapInfo 的 MIF/MID 文件

模拟调制分析精度（典型）

  • AM

  • ±2%（中心频率 0 dBm 输入，载波频率 1 GHz，10 至 60% 调制深度）

  • FM

  • 跨度的 ±1%

    （中心频率 0 dBm 输入）

    （载波频率 1 GHz，400 Hz/1 kHz 输入/调制频率）

  • PM

  • ±3°

    （中心频率 0 dBm 输入）

    （载波频率 1 GHz，1 kHz/5 kHz 输入/调制频率）

输入和输出

  • 前面板

    • 显示器

    • 触摸屏，10.4 英寸 (264mm)

    • RF 输入连接器

    • N 型插座，50 Ω（RSA5103B，RSA5106B）

      N型插座 Planar Crown (RSA5115B)

      3.5mm 插座 Planar Crown (RSA5126B)

    • 触发输出

    • BNC，高： >2.0 V，低： <0.4 V，输出电流 1 mA (LVTTL)

    • 触发输入

    • BNC，50Ω/ 5 kΩ 阻抗（标称值），± 5 V 最大输入，-2.5 V 至 +2.5 V 触发电平

    • USB 端口

    • (2) USB 2.0

    • 音频

    • 扬声器

  • 后面板

    • 10 MHz 参考输出

    • 50 Ω, BNC, >0 dBm

    • 外部参考输入

    • 50 Ω，10 MHz，BNC

    • TRIG 2/Gate IN

    • BNC，高：1.6 - 5.0 V，低：0 - 0.5 V

    • GPIB 接口

    • IEEE 488.2

    • LAN 以太网接口

    • RJ45，10/100/1000BASE-T

    • USB 端口

    • (2) USB 2.0

    • VGA 输出

    • 兼容 VGA，15 DSUB

    • 音频输出

    • 3.5 mm 耳机插孔

    • 噪声源驱动

    • BNC，+28 V，140 mA（标称值）

    • 启动时间：100 μs，关闭时间：500 μs

    • 数字 IQ 输出

    • 2 个连接器，LVDS（选项65)

    • 模拟零频宽输出

    • 1个连接器, BNC (选项66)

常规特点

  • 温度范围

    • 工作状态

    • +5℃ 至 +40℃

    • 储存状态

    • –20℃ 至 +60℃

  • 暖机时间

  • 20 分钟

  • 海拔高度

    • 工作状态

    • 最高 3000 m（约 10,000 ft）

    • 非工作状态

    • 最高 12,190 m（40,000 ft）

  • 相对湿度

    • 工作湿度和非工作湿度

    • +40 ℃，95% 相对湿度，符合 EN 60068-2-30 要求。 1

1温度为 +40 ℃且相对湿度高于 45% 时，幅频响应最高可相差 ±3 dB。

  • 振动

    • 工作振动（在使用选项 56 可移动固态硬盘时除外）

    • 0.22GRMS 配置 = 0.00010 g2 /Hz at 5-350 Hz，-3 dB/Octave 斜率，350-500 Hz，0.00007 g2 /Hz， 500 Hz， 3个轴， 每个轴 10 分钟

    • 非工作振动

    • 2.28GRMS： 配置 = 0.0175 g2 /Hz，5-100 Hz，-3 dB/Octave 斜率，100-200 Hz；0.00875 g2 /Hz，200-350 Hz，-3 dB/Octave 斜率，350-500 Hz，0.006132 g2 /Hz，500 Hz，3 个轴， 每个轴 10 分钟

  • 冲击

    • 工作冲击

    • 15 G，半正弦，11 ms 持续时间，每个方向每个轴冲击三次（共冲击 18 次）

    • 非工作振动

    • 30 G，半正弦，11 ms 持续时间，每个方向每个轴冲击三次（共冲击 18 次）

  • 数据存储

  • 内置硬盘（选项 59），USB 端口，可移动固态硬盘(选项 56）

电源

  • 电源要求

  • 90 VAC至 264 VAC，50 Hz 至 60 Hz

    90 VAC至 132 VAC，400 Hz

  • 能耗

  • 最大 400 W

EMC 和安全一致性

  • 安全

  • UL 61010-1:2004

    CSA C22.2 No.61010-1-04

  • 电磁兼容能力，满足

  • EU council EMC Directive 2004/108/EC

    EN61326，CISPR 11，Class A

    ACMA（澳大利亚/新西兰）

    FCC 47CFR，Part 15，Subpart B，Class A（美国）

物理特点

带脚

  • 外观尺寸 (带支脚)

    • 高度

    • 282 mm

    • 宽度

    • 473 mm

    • 厚度

    • 531 mm

  • 重量

  • 29 公斤（64.7 磅），包括所有选项。
