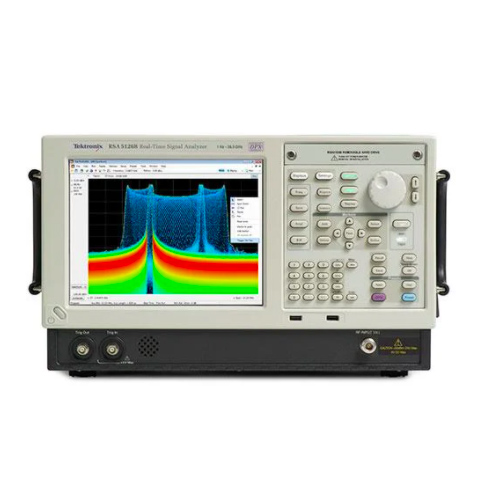

RSA5000系列实时信号分析仪代替了传统仪器，为您完成日常任务提供了所需的测量信心和功能。 RSA5100B系列提供了行业领先的实时指标，包括100%检测概率最短的最短信号持续时间及最好的实时动态范围。通过 RSA5000 系列仪器，您可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能。
主要性能指标
+17 dBm 三阶交调点，2GHz
±0.3dB 绝对幅度精度至 3GHz
显示平均噪声电平（DANL）：–142 dBm/Hz，26.5 GHz；-157 dBm/Hz，2 GHz；–150 dBm/Hz，10 kHz
提供的内部预放： DANL：26.5 GHz时-156 dBm/Hz，2 GHz时-167 dBm/Hz
相位噪声：–113 dBc/Hz，1 GHz；–134 dBc/Hz，10 MHz 载波频率，10 kHz 偏置
高分辨率和低噪声高速扫描： 1 GHz扫描，10 kHz RBW，<1秒
带有HD选项时实时无杂散动态范围80 dB
主要特点
实时信号处理功能缩短了找到问题的时间，提高了设计信心
高达3,125,000个频谱/秒，可以以100%检测概率检测0.434 μs的信号
扫频DPX频谱在整个频率范围内实现了前所未有的信号发现能力
高级DPX，包括扫频DPX、无隙DPX三维频谱图和DPX零频宽及实时幅度、频率或相位
触发功能定位问题
捕获最宽、最深的信号
25, 40, 85, 125或165 MHz采集带宽
通过HD选项在整个采集带宽中实现80 dB的无杂散动态范围
在165 MHz带宽时采集超过5秒的时间
宽带预选滤波器，在直到 165 MHz 的整个分析带宽中提供无像频测量
多种测量功能，超乎你的想象
实现最佳实时和动态范围的性能选项和分析选项提供了附加值
高动态范围选项在最宽的采集带宽中提供了无可比拟的80 dBc无杂散分析功能
高性能DPX提供了行业领先的100%检测概率最短信号持续时间
AM/FM/PM调制和音频测量(选项 10)
相位噪声和抖动 (选项 11)
自动稳定时间测量(频率和相位) (选项 12)
20多个矢量和标量参数，包括上升时间、脉宽、脉冲到脉冲相位、脉冲响应(选项 20)
为20多种调制类型提供通用调制分析功能(选项 21)
简单完整的APCO Project 25第1期(C4FM)和第2期(TDMA)发射机一致性测试和分析(选项 26)
WLAN 分析，适用于802.11 a/b/g/j/p、802.11n和802.11ac (选项 23, 24, 25)
噪底和增益测量(选项 14)
Bluetooth® 分析(选项 27)
手动和自动测量绘图及信号强度功能通过音频音调和看得见的方式指明收到的信号强度(选项 MAP)
应用
宽带雷达和脉冲 RF 信号
频率敏捷通信
宽带卫星和微波回程链路
教育
高性能频谱和矢量信号分析及更多功能
RSA5000 系列取代了传统高性能信号分析仪，能够满足日常几乎所有测试需求，并提高了测试可信度。在 2 GHz 频点，三阶互调截止点（TOI）达到 +17dBm，显示平均噪声底电平（DANL）达到 -157dBm/Hz，动态范围挑战频谱分析极限。所有信号都通过预选器，消除了镜频频率。因此不需要使用“预选器旁路”来折中动态范围和分析带宽之间的矛盾。
标配完整的功率和信号统计测量功能，包括信道功率、ACLR、CCDF、占用带宽（OBW）、AM/FM/PM和杂散测量。相噪及通用矢量调制分析测量满足了用户对高性能分析工具的期待。
但是，仅仅成为高性能中端信号分析仪还不足以满足今天对跳频、瞬态信号测量要求。
RSA5000系列将帮助您轻松发现其他信号分析仪可能会漏掉的设计问题。革命性的 DPX®频谱显示能够以颜色直观生动地实时呈现频域中瞬变信号随时间变化的情况，使您对您的产品设计的稳定性充满信心，或者在错误出现时立即予以显示。一旦使用 DPX®发现了一个问题， RSA5000 系列信号分析仪便能触发该事件，连续捕获记录不断变化的 RF 事件，并在所有分析域中进行时间相关分析。RSA5000 系列集合多种测量功能，可以同时作为高性能信号分析仪，宽带矢量信号分析仪，以及实时频谱分析仪独具的触发-捕获-分析功能。
革命性的 DPX ®频谱显示揭示了瞬变信号过程，帮助您发现不稳定性、毛刺和干扰信号。在这里，能够清楚看到 3 个信号。两个大信号，由于出现概率不同，一个深蓝色，一个浅蓝色。第三个信号隐藏在中心频率里面，但是仍然可以被清楚的看到。DPX Density™触发，在存在第三个信号时，用户可以采集信号进行分析。Trigger On This™已被激活，密度测量框自动被打开，测得信号密度为7.275%。任何信号密度大于该测量值的信号都会导致触发事件发生。
发现
通过采用 DPX®频谱处理引擎专利技术，信号分析仪可以对瞬变事件进行实时分析。由于每秒钟可进行多达 3,125,000 次频率变换，因此在频域中可显示事件最短持续 0.434 微秒的瞬变。这比传统扫描分析技术的速度快了几个数量级。可以按照事件发生频率在位图式显示中对事件用不同颜色加以标示，提供无可比拟的瞬变信号行为洞悉能力。DPX 频谱处理器可在仪器的全频率范围进行扫描，能够捕获以往在任何频谱分析仪中不可能获得的宽带瞬变信号。在只要求频谱信息的应用中，DPX 可以无隙记录、回放和分析多达 60,000 条频谱轨迹的频谱。频谱记录分辨率可以在每行125 微秒 - 6400 秒之间变化。
触发
泰克在提供创新触发功能方面具有悠久历史，RSA 系列信号分析仪在触发信号分析方面保持行业领先地位。 RSA5000 系列为现代数字 RF 系统的故障解决提供了独一无二的触发功能，其中包括时间限定功率、欠幅、密度、频率和频率模板触发功能。
时间限定触发功能，能够捕获脉冲串中的“短脉冲”或“长脉冲”，或者使用频率模板触发功能触发那些持续特定时间的频域事件。 欠幅触发功能可以捕获介于脉冲开/关电平的信号，极大地减少故障查找时间。
DPX 密度（DPX Density™）触发功能对测量的发生频率或 DPX 显示的概率触发。 独一无二的 Trigger On This™ 功能用户只需用鼠标点击 DPX 画面上关心的信号，就会自动设置一个触发门限，在稍低于所测量密度时触发。 您可以通过此功能捕获高电平信号里“隐藏”的低电平信号。
频率模板触发 (FMT) 功能，通过简单的配置，便能够用来监测测量带宽中信号频率占用的变化。
功率触发在时域中通过设定的功率门限值进行触发。 解析带宽滤波器可与功率触发功能一起使用，用于限制频带和降低噪声。 提供了两个独立的外部触发输入，用于实现系统的同步的功能。
触发和捕获： DPX 密度触发（DPX Density™）功能监测频域中的变化，并把任何超限信号捕获到存储器中。 三维频谱图（左窗格）显示了频率和幅度随时间变化情况。 通过在三维频谱图中选择频谱超限触发 DPX 密度™ 触发功能的时点，频域画面（右窗格）会自动更新，及时显示该精确时刻的详细频谱视图。
捕获
在存在大信号时可以启动实时捕获小信号，在所有采集带宽中实现超过70 dB的SFDR，支持的采集带宽甚至可以高达165 MHz (选项 B16x). 通过B85HD、B125HD和B16xHD 选项，可以把宽带采集系统的动态范围提高到无可比拟的80 dB。通过一次捕获，便能够进行多域测量，而无需重新捕获。采集带宽以内的所有信号都将被记录在 RSA5000 系列的深存储器中。记录长度因所选择的采集带宽而异，165 MHz 带宽时最长记录 5.36 秒，1 MHz 带宽时最长 343.5 秒，或者在使用存储器扩展（选项 53）的情况下在 10 kHz 带宽时最长 6.1 小时。 长达2 GB的采集数据可以存储为MATLAB™ Level 5格式，进行离线分析。
大多数频谱分析仪采用窄带可调谐带通滤波器，通常是YIG调谐滤波器(YTF)，作为预选装置。这些滤波器提供了镜频抑制功能，通过限制第一个混频阶段存在的信号数量，改善扫频应用中的杂散信号性能。YTF 本身是窄带器件，带宽通常限制在低于 50 MHz。在执行宽带分析时，这些分析仪绕过输入滤波器，在要求进行宽带分析的模式下运行时，容易发生镜频响应，如实时信号分析。
与采用 YTF 的频谱分析仪不同，泰克实时信号分析仪采用宽带无镜频结构，保证在仪器调谐的频段之外频率上的信号不会产生杂散或镜频响应。这种无镜频响应使用专门设计的一系列输入滤波器实现，从而抑制所有镜频响应。输入滤波器被最宽的采集带宽重叠，确保一直提供全带宽采集。这一系列滤波器作为其它频谱分析仪使用的预先器，但其好处是一直启动，同时仍能在所有仪器带宽设置和所有频率上提供无镜频响应。
分析
RSA5000 系列信号分析仪提供了众多分析功能，对于从事元器件或 RF 系统设计、集成和性能验证的工程师或者从事网络或频谱管理的营运工程师能够显著提高工作效率。 除了频谱分析以外，三维频谱图可以同时显示频率和幅度随时间的变化。 在频率、相位、幅度和调制域内可进行时间相关测量。 这特别适合包括跳频、脉冲特征、调制切换、稳定时间、带宽变化和间歇性信号进行分析。
RSA5000 系列及可用选项和软件包的测量功能概述如下。
测量功能
| 标准测量 | 说明 |
|---|
| 频谱分析仪测量 | 信道功率、邻道功率、多载波邻道功率/泄漏比、频谱辐射模板、占用带宽、xdB 带宽、dBm/Hz 标记、dBc/Hz 标记 |
| 实时测量 | DPX频谱及密度测量，DPX三维频谱图及频谱相对于时间关系，零频宽DPX支持每秒高达50,000次更新 |
| 时域和统计测量 | RF IQ 对时间、功率对时间、频率对时间、相位对时间、CCDF、峰均比 |
| 杂散搜索测量 | 多达 20 个频率范围，用户可在每个频率范围内选择检波器（峰值、平均值、准峰值）、滤波器（RBW、CISPR、MIL）和 VBW。线性或对数频率标度。绝对功率或相对于载波的测量和违规测量。以表格形式显示最多 999 个杂散，可以导出为 CSV 格式 |
| 模拟调制分析测量功能 | % 调幅（+、-、Total）调频（±峰值、+ 峰值、- 峰值、RMS、峰值- 峰值/2、频率误差）调相（±峰值、RMS、+ 峰值、- 峰值） |
| DPX 密度测量 | 测量频谱画面上任何位置的 % 信号密度，并在达到规定信号密度时触发 |
| 测量选项 | 说明 |
|---|
| AM/FM/PM 调制和音频测量（选项 10） | 载波功率、频率误差、调制频率、调制参数（±峰值、峰值-峰值/2、RMS）、SINAD、调制失真、S/N、THD、TNHD |
| 相位噪声和抖动测量（选项 11） | 10 Hz ~ 1 GHz 频率偏置范围，对数频率标度曲线-2 条：±峰值曲线，平均值曲线，曲线平滑和平均 |
| 稳定时间（频率和相位）（选项 12） | 频率测量，自上次稳定频率的稳定时间，自上次稳定相位的稳定时间，自触发的稳定时间。自动或手动选择参考频率。用户可以调节测量带宽，平均，平滑。用户可设置 3 个区域进行通过/失败模板 (Mask) 测试 |
| 噪声系数和增益测量(选项 14) | 噪声系数、增益、Y因数、噪声温度和表格结果的测量画面。提供了单频率抄表和扫描轨迹结果。支持行业标准噪声源。测量放大器和其他非变频器件及固定本振上变频器和下变频器。根据用户自定义极限执行模板测试。内置不确定度计算器。 |
| 高级脉冲分析套件（选项 20） | 平均脉冲功率、峰值功率、平均发射功率、脉冲宽度、上升时间、下降时间、重复周期（秒）、重复频率(Hz)、占空比(%)、占空比（比率）、纹波(dB)、纹波(%)、过冲(dB)、过冲(%)、衰落(dB)、衰落(%)、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、变量频率、相位偏差、脉冲响应(dB)、脉冲响应（时间）、时间标记 |
| 通用数字调制分析（选项 21） | 矢量幅度误差 (EVM)（RMS、峰值、EVM 对时间）、调制误差比 (MER)、幅度误差（RMS、峰值、幅度误差对时间）、相位误差（RMS、峰值、相位误差对时间）、原点偏置、频率误差、增益不平衡、正交误差、Rho、星座图、符号表 |
| 通用 OFDM 分析（选项 22） | WLAN 802.11a/j/g 和 WiMax 802.16-2004 信号 OFDM 分析 |
| WLAN 802.11a/b/g/j/p 测量应用(选项 23) | IEEE 标准规定的所有 RF 发射机测量，以及各种其它测量，包括载频误差、符号定时误差、平均/峰值突发功率、IQ 原点偏置、RMS/峰值 EVM 及分析显示画面，如 EVM 和相位/幅度误差对时间/频率或对符号/副载波，以及包头解码信息和符号表。
选项 24 要求选项 23。
选项 25 要求选项 24。 |
| WLAN 802.11n 测量应用（选项 24） |
| WLAN 802.11ac 测量应用（选项 25） |
| APCO P25一致性测试和分析应用(选项 26) | 一套完整的按钮式基于TIA-102标准的发射机测量及通过/失败结果，包括ACPR、发射机功率和编码器启动时间、发射机吞吐延迟、频率偏差、调制保真度、符号速率精度和瞬态频率特点以及HCPM发射机逻辑通道峰值ACPR、时隙外功率、功率包络和时间对准。 |
| 蓝牙基本LE TX SIG 测量(选项 27) | 蓝牙SIG为基本速率和蓝牙低能耗规定的发射机测量预置值。 结果中还包括通过/失败信息。 该应用还提供了分组包头字段解码功能，可以自动检测标准，包括增强数据速率。 |
| 地图绘制和信号强度 (选项 MAP) | 内置地图软件支持手动路测和自动路测。 通过USB或蓝牙连接支持的市面上的商用第三方GPS接收机。支持MapInfo格式和扫描版本地图。另外支持导出到流行的Google Earth和MapInfo地图格式，进行后期分析。信号强度测量用看得见和听得到的方式指明信号强度。 |
| RSAVu 分析软件 | W-CDMA、HSUPA.HSDPA、GSM/EDGE、CDMA2000 1x、CDMA2000 1xEV-DO、RFID、相噪、抖动、IEEE 802.11 a/b/g/n WLAN、IEEE 802.15.4 OQPSK (Zigbee)、音频分析 |
扫频 DPX 可以在大于实时带宽的频宽中捕获低概率事件。这里，1 GHz 扫描从未播送信号的天线中扫描 1.9 GHz ~ 2.9 GHz 的活动。我们看到 1.9 GHz 小区频段中的数字信号，并可以明显看到 2.4 GHz ISM 频段中的重要活动。我们在中心附近的最大信号上同时使用密度测量，显示占用率约为 3.5%。
时间相关的多域观测视图使得发现设计或运行问题的能力达到了新的水平，这是使用常规分析仪解决方案不可能做到的。上图，调制质量和星座测量与 DPX ®频谱显示技术的连续监测结合在一起。
杂散信号搜索 - 最多可定义 20 个非连续频率区域，每个区域有其自己的解析带宽、视频带宽、检波器（峰值、平均值、准峰值）及极限范围。测试结果可以用 CSV 格式导出到外部程序，最多可报告 999 个杂散点。频谱结果显示可采用线性或对数标度。
音频监测和调制度测量可以同时经行，使频谱管理更加简便和高效。上图，DPX 频谱显示了关心信号的实时频谱，同时，音频解调结果从内扬声器输出。并且，在图右中同时得到了 FM 频偏测量结果。
RSA5000 系列上的相位噪声和抖动测量（选项 11）可取代专业相噪测试仪，为您节省测量成本。出色的相噪性能能够满足许多应用需求。上图，在 13 MHz 载频，偏置 10kHz 下相噪为 -119 dBc/Hz，在这个频率，仪器相噪能够达到 -134 dBc/Hz。
稳定时间测量（选项 12）非常简单且自动完成。用户可以选择测量带宽、容限频段、参考频率（自动或手动），为通过/失败测试稳定最多三个容限频段。稳定时间可以以外部或内部触发做为参考点，也可以从上次稳定频率或相位开始计算。上图通过外部触发测量了振荡器跳频的频率稳定时间。
DPX 零频宽（Zero-频宽）实现了幅度、频率、相位对时间的实时分析。高达 50,000 次/秒处理速度。DPX 零频宽（Zero-频宽）保证了时域瞬态信号的发现，减少了调试时间。上图，在时域幅度对时间中捕获了三个不同的脉冲。其中两个波形只是 10,000 个脉冲才出现一次，但是通过 DPX 都能显示和捕获。
可以选配 802.11 标准分析选项。 这里分析了一个802.11ac 160 MHz带宽信号，并显示了EVM相对于副载波数和符号数关系、通道响应相对于副载波关系及WLAN测量摘要、分析的信号的DPX频谱。摘要面板可以看到 -44.26 dB 的 EVM 及其它信号测量。
DPX 三维频谱图可以一次无隙监测多天的频谱。可以记录和复核 60,000 条轨迹，每行分辨率可以从 125 微秒到 6400 秒调节。
噪声系数和增益测量(选项14)帮助您使用RTSA和噪声源迅速简便地测量您的器件。这个图像显示了测量摘要表及噪声温度、增益、噪声系数和Y因数图。
宽带宽、高动态范围 选项 (B85HD、B125HD和B16xHD)提供了无可比拟的实时频谱分析动态范围。 隔行扫描两个16位200 MS/s数字化器，得到400 MS/s采集及-80 dBc的典型无杂散动态范围，要优于其他商用仪器10 dB。 这里测得3 GHz处的信号电平为-13.71 dBm，来自数字化器的最大杂散信号要比载波低-87.89 dB。
