产品中心 > 示波器 > 数字示波器 > 数字示波器DSOX3102A

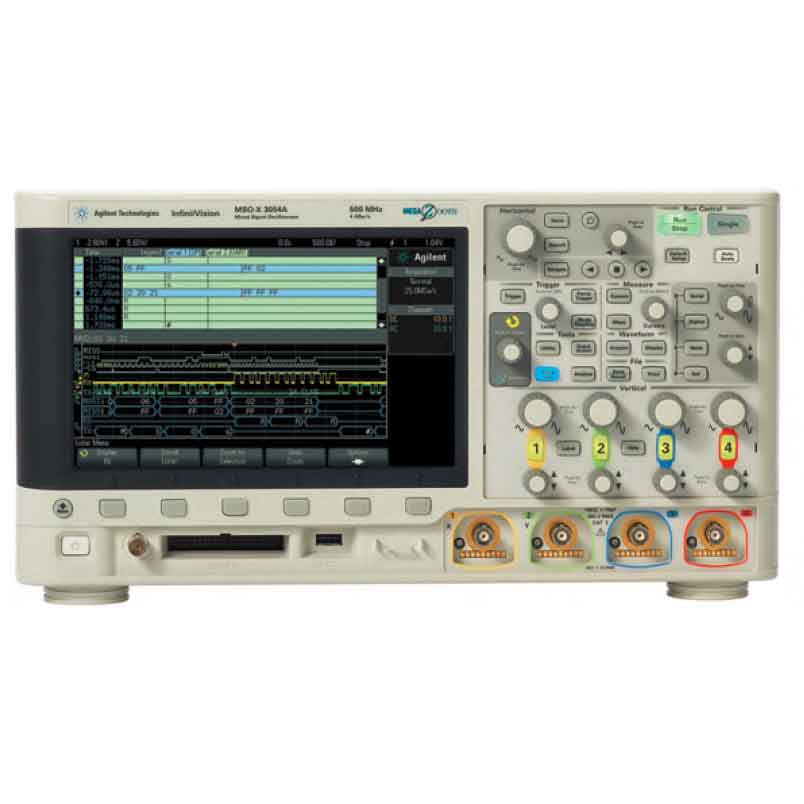

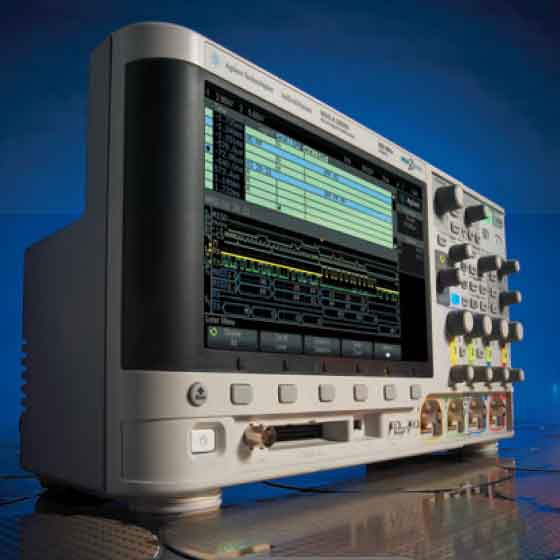

  • 数字示波器DSOX3102A

  • 产品编号：09835
  • 产品名称：数字示波器
  • 产品型号：DSOX3102A
  • 订货编号：
  • 市 场 价：¥121390.00
  • 促 销 价：
  • 状    态：
  • 产    地：是德科技
  • 简要参数：
    数字示波器，1GHz，双通道，采样率2.5GSa/S每通道（5GSa/s半通道交叉模式），2M存储深度，1000000个波形/秒，内置20MHz函数发生器，以硬件为基础的协议分析仪，8.5”WVGA显示屏。
  • 人    气：1397

浏览记录

产品介绍

技术规格

主要特性与技术指标

更深入的分析，更长的信号观察时间

  • 同类产品中尺寸最大的显示屏：8.5 英寸 WVGA 显示屏

  • 高达 1,000,000 个波形/秒的最快更新速率

  • 最深的存储器：4 Mpts（可选，2Mpts 交叉标配）

五合一仪器可以提供更多功能。示波器加：

  • 集成的逻辑计时分析仪（从 DSO 升级到 MSO）

  • 唯一的内置 20 MHz 函数/任意波形发生器

  • 独有的以硬件为基础的串行总线协议分析仪

  • 数字电压表（DVM）选件，可执行 3 位电压和 5 位频率计数器测量

获得更多投资保护

  • 可升级性：可在购买后添加带宽、数字通道或 WaveGen

  • 可选的串行协议分析应用包括：I2C、SPI、RS232、UART、CAN、LIN、I2S、MIL-STD 1553、ARINC 429 和 FlexRay

  • 额外的应用包括：分段存储器、模板测试、先进的数学函数和 HDTV 视频

  • 功率分析

描述

Keysight InfiniiVision DSOX3102A 的价位较低，能够在满足您苛刻预算要求的情况下提供卓越性能，以及同类产品无法拥有的可选功能。是德突破性技术可以在相同的预算条件下提供更多更出色的示波器功能。

基本配置
产品名称 数字示波器
产品型号 DSOX3102A
模拟通道垂直系统
    输入通道 2
    带宽（-3dB） 1 GHz
    上升时间 ≤ 450 ps
    带宽限制 20 MHz 可选
    垂直分辨率 8 位, 高分辨率模式下可达 12 位
    直流垂直增益精度 ± 2% 全量程
    输入耦合 交流、直流、接地
    输入阻抗 可选择: 1 MΩ ± 1%; 50 Ω ± 1.5%
    最大输入电压 CAT I 300 Vrms, 400 Vpk; 瞬时过压 1.6 kVpk
CAT II 300 Vrms, 400 Vpk
使用 N2862A/N2863A/N2890A 10:1 探头时: 300 Vrms
水平系统
    时基范围 500 ps/格~ 50 s/格
    时基精度 25 ppm ± 每年 5 ppm (老化)
    时基模式 主模式、缩放、滚动、XY
    延迟范围 预触发 — 大于 1 屏幕宽度或 200 μs
后触发 — 1 s ~ 500 s
模拟信号采集系统
    实时采样率 2.5 GSa/s, 5 GSa/s 半通道交叉
    记录长度 每通道 1 Mpt, 2 Mpts, 半通道交叉
触发系统
    触发模式 常规、自动、单一、强制
    触发类型 边沿触发、脉宽、矮脉冲、设置和保持、上升/下降时间、第 N 个边沿猝发、码型、时间限定码型、任意触发、边沿再边沿、视频
    触发耦合 直流: 直流耦合触发
交流: 交流耦合触发, 截止频率: < 10 Hz (内部); < 50 Hz (外部)
高频抑制: 高频抑制, 截止频率 ~ 50 kHz
低频抑制: 低频抑制, 截止频率 ~ 50 kHz
噪声抑制: 可选择打开或关闭, 灵敏度降低了 1/4
    触发抑制 40 ns ~ 10.00 s
    内部触发电平范围 距中心屏幕 ± 6 格
    外部触发电平范围 ± 8 V
测量运算系统
    自动测量 测量结果随统计数据不断更新。光标指向最后选择的测量。从下表中选择最多 4 种测量:
● 电压: 峰峰值、最大值、最小值、幅度、顶部、底部、过冲、前冲、平均值-N 个周期、
平均值-全屏、DC RMS-N 个周期、DC RMS-全屏、AC RMS-N 个周期、
AC RMS- 全屏 (标准偏差)、比率(RMS1/RMS2)
● 时间: 周期、频率、计数器、+ 宽度、- 宽度、猝发宽度、占空比、上升时间、下降时间、
时延、相位、Y 最小时的 X 值、Y 最大时的 X 值
● 计数: 正脉冲计数、负脉冲计数、上升沿计数、下降沿计数
● 混合: 区域- N 个周期、区域-全屏
    光标测量 ● 单光标精度:± [直流垂直增益精度 + 直流垂直偏置精度 + 0.25% 全量程]
● 双光标精度:± [直流垂直增益精度 + 0.5% 全量程]
    自动计数器 内置频率计数器:
● 信号源: 在任意模拟或数字通道上
● 分辨率: 5 位
● 最大频率: 示波器带宽
    波形运算 f (g(t))
g (t): { 1, 2, 3, 4, 1-2, 1+2, 1x2, 3-4, 3+4, 3x4}
f (t): { 1-2, 1+2, 1x2, 3-4, 3+4, 3x4, FFT(g(t)), 微分 d/dt g(t), 积分 ∫ g(t) dt, 平方根 √g(t) }
其中 1、2、3、4 代表输入通道 1、2、3 和 4
注: 通道 3 和 4 只适用于 MSO/DSOX3xx4A 型号
    保存/调用 10 种内部设置
    存储格式 设置、.bmp、.png、.csv、ASCII、XY、参考波形 .alb、.bin、制表器、模板
显示系统
    显示器 8.5 英寸 WVGA, 64 级亮度
    显示器分辨率 800 (水平点) x 480 (垂直点) 像素格式 (屏幕区域)
    波形捕获率 1,000,000 个波形/秒
    波形显示方式 YT 和 XY
    在线帮助系统 内置帮助语言支持: 英语、日语、简体中文、繁体中文、韩语、德语、法语、西班牙语、俄语、葡萄牙语和意大利语。
    语言种类 GUI 菜单: 英语、日语、简体中文、繁体中文、韩语、德语、法语、西班牙语、俄语、葡萄牙语和意大利语。
接口
    标配 后面板有一个 USB 2.0 高速设备端口，两个 USB 2.0 高速主机端口, 前后面板各一个支持存储器设备和打印机
    选配 GPIB、LAN、VGA
物理与环境特性
    尺寸 宽380.6毫米*高204.4毫米*深141.5毫米
    重量 3.85Kg
    环境温度/湿度 工作温度: 0 ~ +55°C
非工作温度: -40 ~ +71°C
工作湿度: ≤ +40°C 时, 相对湿度高达 80%; +50°C 时, 相对湿度高达 45%
非工作湿度: 40°C 时, 相对湿度高达 95%; 50°C 时，相对湿度高达 45%
    海拔高度 工作和非工作时: 高达 4000 m
