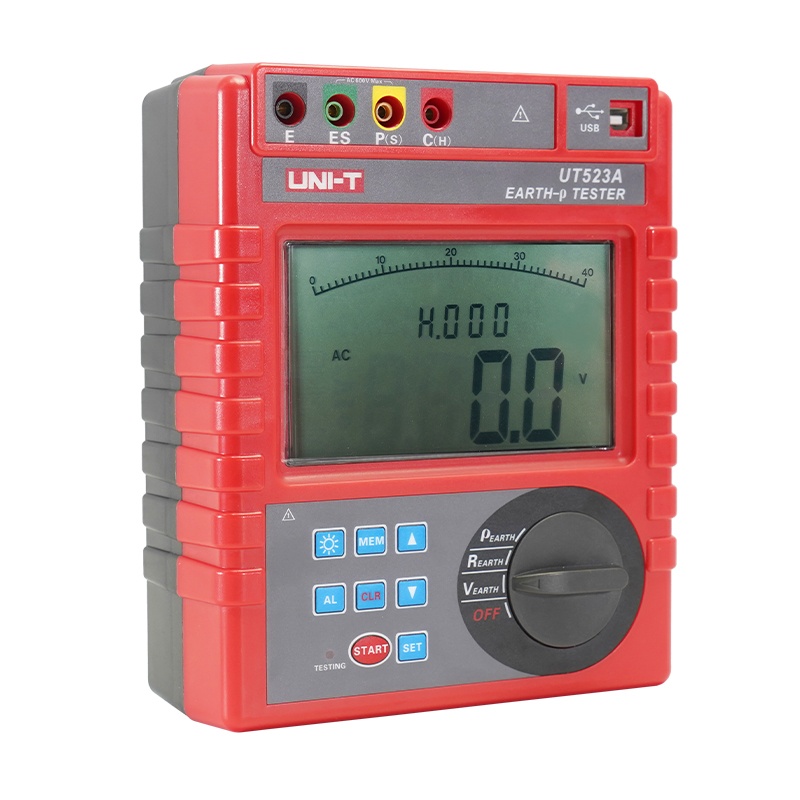

  • 智能接地电阻测试仪UT523A

  • 产品编号：09598
  • 产品名称：智能接地电阻测试仪
  • 产品型号：UT523A
  • 订货编号：
  • 市 场 价：¥5110.00
  • 促 销 价：
  • 状    态：
  • 产    地：深圳
  • 简要参数：
    智能接地电阻测试仪，接地电阻0.00Ω～210.0kΩ，基本精度±(2%+5)，土壤电阻率0.00Ωm～9000kΩm，接地电压AC 0.00～750V，测试频率128Hz/111Hz/105Hz/94Hz(AFC)，300组数据存储，RS232接口。
  • 人    气：1596

浏览记录

产品介绍

技术规格

UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采用最新数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。
其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。


基本功能量程基本精度
型号UT523A
接地电阻0.00Ω～19.99Ω±(2%+5)
20.0Ω～199.9Ω±(2%+5)
200Ω～1999Ω±(2%+5)
2.00kΩ～19.99kΩ±(2%+5)
20.0kΩ～210.0kΩ±(2%+5)
土壤电阻率0.00Ωm～99.99Ωm根据R的测量精度而定：(ρ=2πaR a:1 m～100m；π=3.141)
100.0Ωm～999.9Ωm
1000Ωm～9999Ωm
10.00kΩm～99.99kΩm
100.0kΩm～999.9kΩm
1000kΩm～9000kΩm
接地电压AC 0.00～750V±(2%+5)
测试频率128Hz/111Hz/105Hz/94Hz(AFC) √
特殊功能
测量方法 接地电阻：额定电流变极法，测量电流20mA Max；土壤电阻率：四极法(温纳法)；对地电压：平均值整流(P(S)-ES接口间）√
短路测试电流AC 30mA max √
开路测试电压AC 40V max √
自动量程√
电极间距范围 可设定1m～200m √
测试电压波形 正弦波√
线路电压AC 750V以下测量√
低电压显示≤7.5V √
数字保持√
报警功能√
RS232接口√
耐压AC 3700V/rms(电路与外壳之间)√
LCD 背光√
数据存储300组√
辅助接地测试 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)√
过载保护 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒√
干扰测试 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示√
测量次数5000次以上(短路测试，测1次，停30秒再测)√
绝缘电阻20MΩ以上(电路与外壳之间500V) √
一般特征
电源DC 9V (锌锰干电池 R14S 1.5V 6节 ，连续待机300小时)
LCD尺寸128mm×75mm
机身颜色 红色 +  灰色
机身重量1443g(含电池)
机身尺寸215mm×190mm×95mm
标准配件 标准测试线、简易测试线、电池、软件光盘、RS232通讯线
标准包装 仪表箱、彩盒、说明书、保修卡
标准包装数量4台
标准包装尺寸650X560X300mm
标准包装箱毛重30Kg（含电池）

基本配置
产品名称 智能接地电阻测试仪
产品型号 UT523A
显示特性
    显示器 LCD尺寸：128mm×75mm
测量模式 接地电阻：额定电流变极法，测量电流20mA Max；土壤电阻率：四极法(温纳法)；对地电压：平均值整流(P(S)-ES接口间）
3极电位降法测量接地电阻
    接地电阻测量量程 0.00Ω～19.99Ω，20.0Ω～199.9Ω，200Ω～1999Ω，2.00kΩ～19.99kΩ，20.0kΩ～210.0kΩ
    接地电阻测量分辨率 土壤电阻率：0.00Ωm～99.99Ωm，100.0Ωm～999.9Ωm，1000Ωm～9999Ωm，10.00kΩm～99.99kΩm，100.0kΩm～999.9kΩm，1000kΩm～9000kΩm；根据R的测量精度而定：(ρ=2πaR a:1 m～100m；π=3.141)
    接地电阻测量准确度 ±(2%+5)，±(2%+5)，±(2%+5)，±(2%+5)，±(2%+5)
    测量电压 接地电压：AC 0.00～750V
精准度：±(2%+5)
    短路电流 AC 30mA max
开路测试电压：AC 40V max 测试电压波形：正弦波
    测量频率 128Hz/111Hz/105Hz/94Hz(AFC)
钳形接地电阻测试
    过载保护 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒；耐压：AC 3700V/rms(电路与外壳之间)
接口
    标配 RS232接口
附件
    标配 标准测试线,简易测试线,电池,软件光盘,RS232通讯线、仪表箱、彩盒、说明书、保修卡
电源特性
    电压 电源：DC 9V (锌锰干电池 R14S 1.5V 6节 ，连续待机300小时)
物理特性
    尺寸 215mm×190mm×95mm
    重量 1443g(含电池)
其它
    其它特点 辅助接地测试：具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)；数据存储： 300组
