基本配置
| |
|
产品名称
|

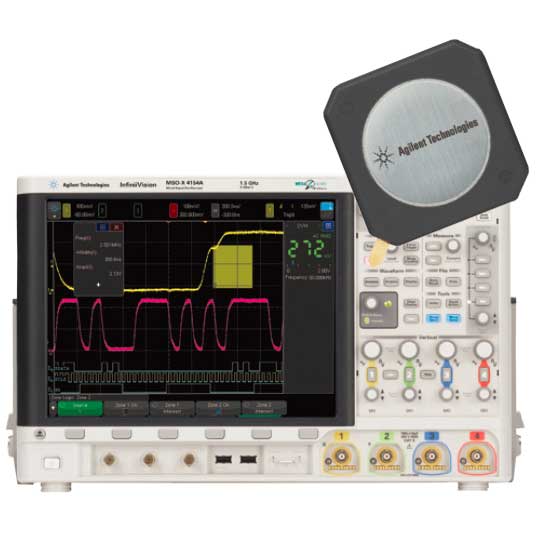

数字示波器
|
|
产品型号
|
DSOX4104A
|
|
模拟通道垂直系统
| |
|
输入通道
|
4
|
|
带宽（-3dB）
|
1 GHz
|
|
上升时间
|
≤ 450 ps
|
|
带宽限制
|
大约 20 MHz (可选)
|
|
垂直分辨率
|
8 位
|
|
直流垂直增益精度
|
±2.0% 全量程
|
|
输入耦合
|
交流、直流
|
|
输入阻抗
|
可选: 1 MΩ ± 1%(16 pF), 50 Ω ± 1.5%
|
|
最大输入电压
|
CAT I 300 Vrms, 400 Vpk; 瞬时过压 1.6 kVpk
CAT II 300 Vrms, 400 Vpk
|
|
水平系统
| |
|
时基范围
|
500 ps/格至 50 s/格
|
|
时基精度
|
±10 ppm
|
|
时基模式
|
主屏模式、缩放、滚动、XY
|
|
延迟范围
|
触发前大于 1 个屏幕宽度或 200 μs (在交叉模式中为 400 μs)
触发后1 s 至 500 s
|
|
模拟信号采集系统
| |
|
实时采样率
|
5 GSa/s, 半通道交叉模式; 2.5 GSa/s 全部通道
|
|
等效采样率
|
128 Gsa/s
|
|
记录长度
|
4 Mpts, 半通道交叉模式; 2 Mpts 全部通道
|
|
触发系统
| |
|
触发源
|
模拟通道(1~2)、行、外部、WaveGen(1、2 或 Mod)、(FM/FSK)
|
|
触发模式
|
常规、自动、单次、强制
|
|
触发类型
|
边沿、边沿再边沿 (B 触发)、脉宽、码型、或、上升/下降时间、第 N 个边沿猝发、矮脉冲、建立和保持、视频
|
|
触发耦合
|
直流、交流、高频抑制、低频抑制、噪声抑制
|
|
触发抑制
|
40 ns 至 10.00 s
|
|
内部触发电平范围
|
距中心屏幕 ± 6 格
|
|
外部触发电平范围
|
8 V 范围 = ± 8 V, 1.6 V 范围 = ± 1.6 V
|
|
测量运算系统
| |
|
自动测量
|
峰峰值、最大值、最小值、幅度、顶部、底部、过冲、前冲、平均值-N 个周期、
平均值-全屏、DC RMS-N 个周期、DC RMS-全屏、AC RMS-N 个周期、AC RMS- 全屏(标准偏差)、比率 (RMS1/RMS2)、周期、频率、计数器、+ 宽度、- 宽度、猝发宽度、占空比、上升时间、下降时间、时延、相位、Y 最小时的 X 值、Y 最大时的 X 值、正脉冲计数、负脉冲计数、上升沿计数、下降沿计数
|
|
光标测量
|
内置频率计数器
|
|
自动计数器
|
内置频率计数器
|
|
波形运算
|
加、减、乘、FFT、微分、积分、平方根、除、Ax + B、平方、绝对值、常用对数、自然对数、
指数、以 10 为底的对数、低通滤波、高通滤波、平均值、放大、测量结果趋势、
图形化逻辑总线(计时或状态)
|
|
保存/调用
|
10 种内部设置
|
|
存储格式
|
设置 (*.scp)、8 或 24 位位图 (*.bmp)、PNG 24 位图像 (*.png)、CSV 数据 (*.csv)、ASCII XY 数据 (*.csv)、二进制数据 (*.bin)、列表数据 (*.csv)、参考波形数据 (*.h5)、模板 (*.mask)、任意波形数据 (*.csv)、电源测试谐波数据 (*.csv)
|
|
显示系统
| |
|
显示器
|
12.1 英寸高分辨率电容触摸屏
|
|
波形捕获率
|
> 100 万个波形/秒
|
|
接口
| |
|
标配
|
USB 2.0、LAN、视频输出
|
|
电源要求
| |
|
功率使用
|
最大 120 W
|
|
物理与环境特性
| |
|
尺寸
|
454 mm 宽 x 275 mm 高 x 156 mm 深
|
|
重量
|
净重: 6.3 千克 (13.9 磅)；毛重: 11.4 千克 (25 磅)
|
|
环境温度/湿度
|
工作: 0 至 +55 °C
非工作: -30 至 +70 °C
工作: 在 40 °C、50% 至 95% 相对湿度条件下可工作 5 天
非工作: 在 65 °C、90% 相对湿度条件下可放置 24 小时
|
|
海拔高度
|
工作: 最高 3000 米(15000 英尺)
非工作: 最高 15300 米(50000 英尺)
|
|
