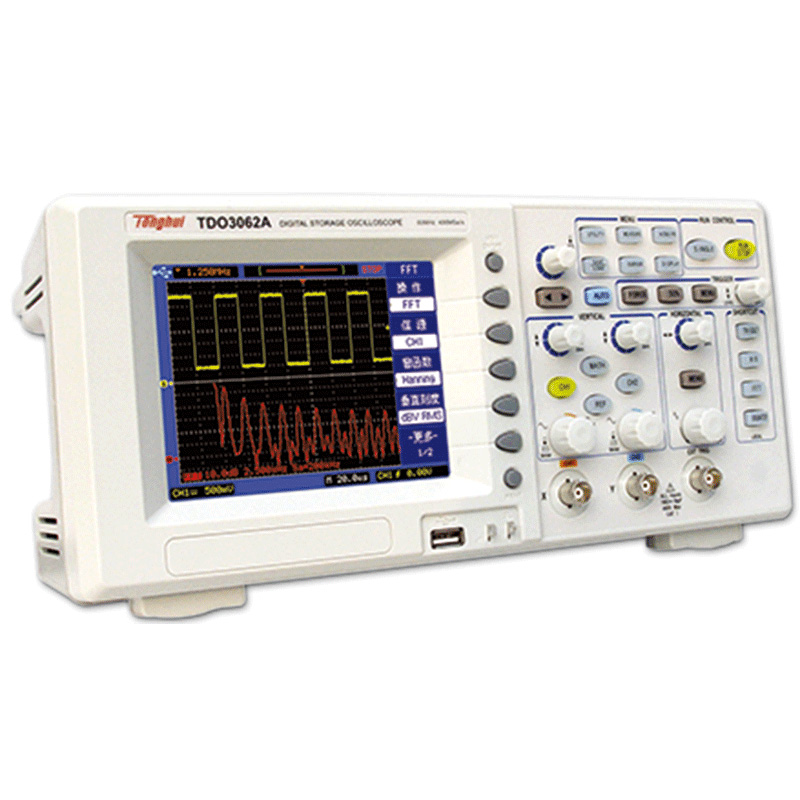

| 产品型号： | TDO3022A |
| 采样系统 |
| 最高实时采样率 | 400Msps |
| 最高等效采样率 | 10Gsps |
| 存储深度 | 4kpts |
| 垂直分辨率 | 8 Bits |
| 采样模式 | 采样、峰值检测、平均 |
| 自动设置 | 自动调节垂直增益(V/div)，水平时基(s/div), 触发方式为“自动” |
| 垂直系统 |
| 通道数 | 2个模拟输入通道，1个外部触发输入通道 |
| 带宽 | 25MHz |
| 输入耦合 | 直流DC、交流AC、接地GROUND |
| 上升时间 | <14.0ns |
| 垂直灵敏度(V/div) | 2mV/div—5V/div 1-2-5进制 |
| 垂直准确度 | 2mV/div, 5mV/div ±4%×读数±0.1格×电压/格+0.5mV;
10mV/div—5V/div ±3%×读数±0.1格×电压/格+1mV； |
| 垂直偏置范围 | 距屏幕中心 ±8格 |
| 探头衰减系数 | ×1，×10，×100，×1000 |
| 输入阻抗 | 1MΩ||19pF |
| 通道间延迟 | 两个通道刻度和耦合设置相同的时候±150ps |
| 最大输入电压 | 400V（DC+AC峰值，@1MΩ） |
| 探头补偿输出 | 3Vp-p，1kHz |
| 水平系统 |
| 时基范围 | 10ns—50s/div |
| 水平采样模式 | 主时基、延迟扫描、X-Y、滚动 |
| 时基准确度 | ±0.01% |
| | | X-轴输入(水平): 通道2(CH2) Y-轴输入(垂直): 通道1(CH1) | | 25MHz | | ±3° | |
| 触发系统 |
| 触发源 | CH1、CH2、EXT、EXT/5、LINE、交替 |
| 触发方式 | 自动、普通、单次 |
| 触发耦合方式 | DC、AC、低频抑制、高频抑制 |
| 触发模式 | 边沿、脉宽、视频 |
| 触发电平范围 | 内部：距屏幕中心±8格 EXT：± 1.6V EXT/5：± 8V |
| EXT输入阻抗 | 1MΩ||19pF |
| EXT最大输入电压 | 400V（DC+AC峰值，@1MΩ） |
| 信号测量 |
| 电压测量项目 | 最大值、最小值、峰峰值、高端值、低端值、幅值、平均值、均方根值、周期平均、周期均方根、过冲、预冲、 |
| 时间测量项目 | 频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟、相位、X at MAX、X at MIN |
| 数学功能 | A+B,A-B,A×B,FFT(1024 点) |
| 光标测量 | 手动、自动、追踪 |
| 硬件频率计 | 五位，计数可达示波器带宽 |
| 存储与接口 |
| 内部存储 | 10组设置、10组波形 |
| 文件通讯格式 | 设置、波形、BMP位图、CSV文件，通讯文件具有日期、时间特征 |
| | | USB HOST（可支持单键直接打印） | | RS232C+PASS/FAIL OUT，GPIB+RS232C+PASS/FAIL OUT | |
| 显示系统 |
| 显示器类型 | STN LCD显示器，对角线145cm(5.7英寸) |
| 分辨率 | 320(水平)×240(垂直) 点阵 |
| 显示颜色 | 黑白单色 |
| 对比度调节 | 20级 |
| 菜单可选语言 | 简体中文、繁体中文、英文 |
| | | 菜单开： 8格(垂直)×10格(水平) 即 200(垂直)×250(水平)点阵;菜单关： 8格(垂直)×12格(水平) 即 200(垂直)×300(水平)点阵 | | 点 / 矢量 | | （Sinx）/x、线性 | | 关 / 无限 | | YT / XT | |
| 一般技术指标 |
| 工作温度、湿度 | 0°C－40°C,90%RH |
| 电源 | 99V-242V AC，47Hz-440Hz |
| 功耗 | ≤ 50VA |
| 外形体积 | 320mm(W)×156.5mm(H)×123mm(D) |
| 净重量 | 2.8kg |
