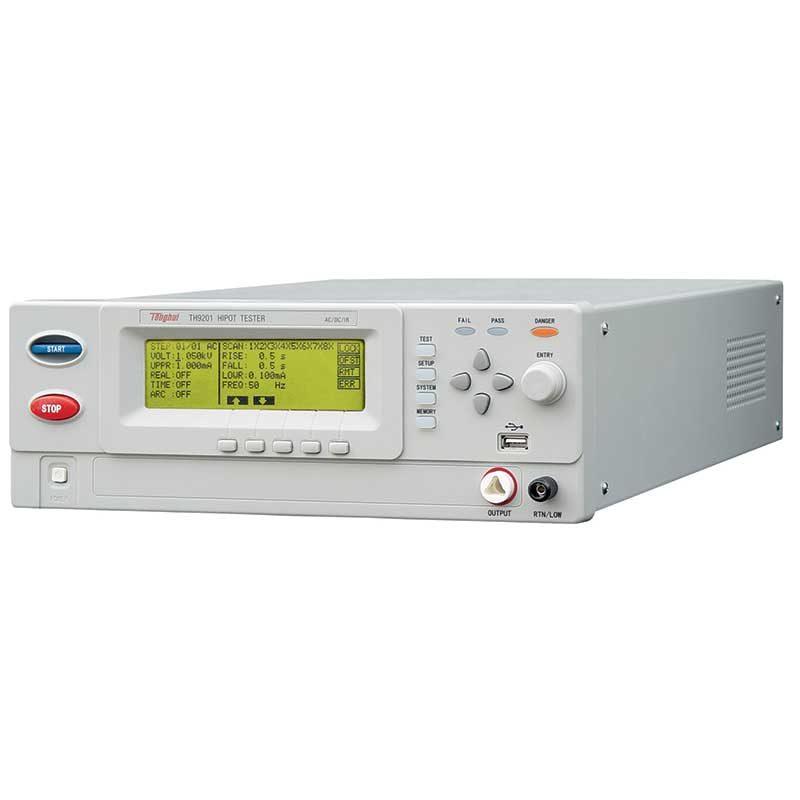

  • 交直流耐压/绝缘测试仪TH9201

  • 产品编号：05540
  • 产品名称：交直流耐压/绝缘测试仪
  • 产品型号：TH9201
  • 订货编号：
  • 市 场 价：¥14910.00
  • 促 销 价：
  • 状    态：
  • 产    地：常州
  • 简要参数：
    交直流耐压/绝缘测试仪，耐压0.10kV～5.00kV（AC）、0.10kV～6.00kV（DC），泄漏电流0.1mA～30mA（AC）、0.01～10mA（DC），绝缘电阻0.1MΩ～50.0GΩ（测试电压0.10kV～1.00kV），快速放电和电弧侦测功能，LCD显示。
  • 人    气：2190

浏览记录

产品介绍

技术规格

TH9201型交直流耐压绝缘测试仪是一种为客户精巧设计的高压仪器。精简和紧凑的结构、成熟的技术。全新的结构和操作界面使操作和使用都更简便。包含更多实用的功能。TH9201型产品可广泛应用于变压器、设备、元器件特别是绕线元件的安全检查。

特点



TH9201：交流、直流耐压绝缘电阻...
快速放电和电弧侦测功能
任意设定电压上升时间，测试时间，电压...
电流底数清零功能
丰富的接口Handler，RS-23...
 		 240×64点阵图形LCD显示
人体保护功能
每组可存储100个测试步骤，可以有5...
全新的操作界面和人性化的面板设计

技术参数



产品型号： TH9201
TH耐压测试仪
耐压测试
输出电压
AC
DC
电压调整率
电流测试范围
AC
DC
放电功能
 0.05kv-5kv ±(1.0％读数5个字)(50Hz、60Hz可选)
 0.05kv-6kv ±(1.0％读数+5个字)
 ≦（1.0%+10V) (额定功率）
 0.1mA-30mA ±（1.0%读数+5个字）
 0.01mA-10mA ±（1.0%读数+5个字）
 测试结束后强制放电
绝缘电阻测试
输出电压
电阻测试范围
电阻测试精度
500v-- 1000v
50v-- 500v
放电功能
 0.05KV--1KV ±（1.0%读数+2V）
 0.1MΩ-10GΩ,(电流范围在10nA-10mA)
 1MΩ--1GΩ ±（5%读数+5个字）
1GΩ--10GΩ ±（10%读数+5个字）
 0.1MΩ-1GΩ ±（10%读数+5个字）
 测试结束后强制放电
电弧侦测
测量范围
AC
DC
 1mA--15mA
 1mA--10mA
一般参数
存储器
电压上升时间
电压跌落时间
电压等待时间
测试时间设定
八路矩阵扫描器
 50组，每组100步，总步骤数 500
 0.1s-999s
 0.1s-999s
 0.1s-99.9s(仅直流）
 0.3s-999s
 ---
接口
标配
选件
 RS232,USB(TH9201C无），HANDLER,REMOTE I/O,SCAN
 GPIB
基本配置
产品名称 交直流耐压/绝缘测试仪
产品型号 TH9201
显示特性
    显示器 240×64点阵图形LCD显示
交流耐压测试
    输出电压范围 0.05kV—5kV
    电压准确度 ±(1.0%读数+5个字)
    电压频率 （50、60Hz可选）
    最大输出电流 30mA
    电流设置 0.1mA - 30mA
    电流准确度 ±(1.0%读数+5个字)
    输出电压上升时间 0.1s - 999s
    测试时间 0.3s - 999s
直流耐压测试
    输出电压范围 0.05kV—6kV
    电压准确度 ±(1.0%读数+5个字)
    电流设置 0.01mA - 10mA
    电流准确度 ±(1.0%读数+5个字)
    输出电压上升时间 0.1s - 999s
    测试时间 0.3s - 999s
绝缘电阻测试
    输出电压范围 0.05kV - 1kV
    电压准确度 ±(1.0%读数+2V)
    电阻测量范围 0.1MΩ-10GΩ，(电流范围在10nA-10mA)
    电阻测量准确度 500V-1000V:1MΩ-1GΩ ±(5%读数+5个字) ,
1GΩ-10GΩ ±(10%读数+5个字)
50V-500V:0.1MΩ-1GΩ ±(10%读数+5个字)
    输出电压上升时间 0.1s - 999s
    测试时间 0.3s - 999s
存储功能
    内部非易失性存储器 每组可存储100个测试步骤，可以有50个组，但是总测 试步骤限制在500
接口
    标配 RS232，USB(TH9201C无)，HANDLER，REMOTE I/O ，SCAN
    选配 GPIB
物理特性
    尺寸 340(W)×120(H)×438(D)
    重量 14.5kg
