产品中心 > 电桥 > LCR电桥 > LCR数字电桥TH2810B

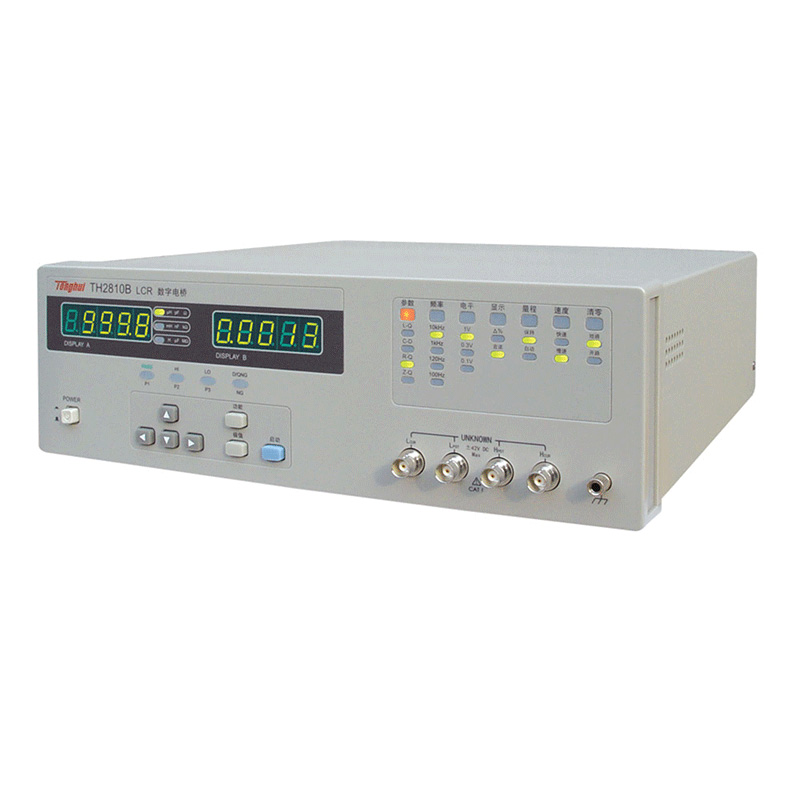

  • LCR数字电桥TH2810B

  • 产品编号：01573
  • 产品名称：LCR数字电桥
  • 产品型号：TH2810B
  • 订货编号：
  • 市 场 价：¥3600.00
  • 促 销 价：
  • 状    态：
  • 产    地：常州
  • 简要参数：
    LCR数字电桥，双5位LCD显示，测试频率100Hz、120Hz、1kHz、10kHz，基本精度0.1%，四档分选。
  • 人    气：2062

浏览记录

产品介绍

技术规格



性能特点

  • 性能提升的中档电桥

  • 简便操作与强大功能的合理结合

  • 读数稳定性好

  • 键盘锁定功能

  • 30 Ω, 100 Ω两种输出阻抗

  • 四档分选及HANDLER接口

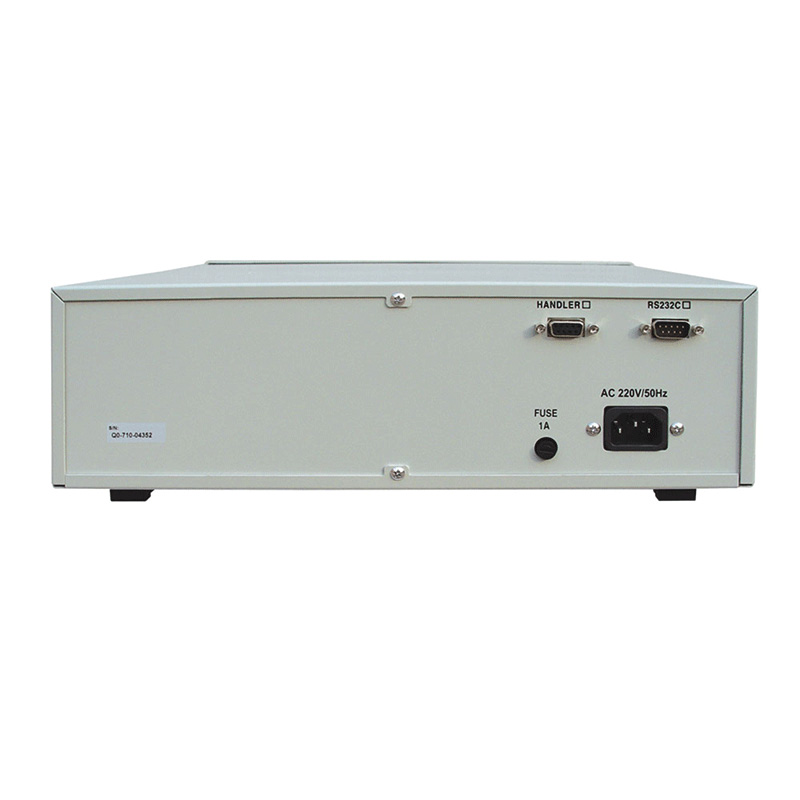

  • 提供RS-232C接口

  • 可选配的操作软件

简要介绍

      TH2810B型LCR数字电桥是一种测试速度快、精度高、测试范围宽的通用阻抗测量仪器。 四个测试频率点，最高至 10 kHz, 30 Ω 、100 Ω两种不同信号源输出阻抗可使仪器测量结果与众多LCR结果相一致，同时也能适应陶瓷电容器对测量电平的要求。可满足生产线质量保证、进货检验的测量要求。

技术参数

测试参数 L-Q, C-D, R-Q, Z-Q 测试频率 100 Hz, 120 Hz ,1 kHz,10 kHz 测试电频 0.1 Vrms ,0.3 Vrms ,1 Vrms 基本准确度 0.1% 显示范围 |Z|, R　　 0.0001 Ω — 99.999 MΩ C　　　　　0.01 pF — 99999 μF L　　　　　0.01 μH — 99999 H Q　　　　　0.0001 — 9999 D　　　　　0.0001 — 9.999 Δ%:　　　 0.01% – 9999% 测量速度（次/秒) 快速: 15, 慢速: 4.5 等效电路 串联，并联 量程方式 自动, 保持 触发方式 内部, 手动, 外部 清零功能 开路/短路扫频清零 测量端 5端 显示方式 直读，Δ% 显示位数 主、副：5位LED显示 输出阻抗 30 Ω, 100 Ω可选 比较器功能 四档分选，P1档讯响或者两档分选，合格讯响 接口 RS-232C, HANDLER
工作温度, 湿度 0℃ — 40℃, ≤90% RH 电源要求 198 V — 242 V AC, 47.5 Hz — 52.5 Hz 功耗 ≤20 VA 尺寸(W×H×D) 350 mm×110 mm×340 mm 重量 约3.5 kg
基本配置
产品名称 LCR数字电桥
产品型号 TH2810B
显示器 数码管
测试频率 100Hz、120Hz、1KHz、10KHz
基本准确度 0.1%
测试参数
    L 0.01 uH ～ 99.999kH
    C 0.01 pF ～ 99999uF
    R 0.1m Ω ～ 99.99MΩ
    |Z| 0.1m Ω ～ 99.99MΩ
    X 0.1m Ω ～ 99.99MΩ
    D 0.0001 ～ 9.9999
    Q 0.0001 ～ 9.9999
    △% -999.99%-999.99%
测试电平 0.1Vrms,0.3Vrms,1Vrms
输出阻抗 30Ω，100Ω可选
测量时间
    快速 15(次/秒)
    慢速 4.5(次/秒)
等效电路 串联方式, 并联方式
量程方式 自动, 保持
触发方式 内部, 手动, 外部
比较器功能 NG, P1, P2, P3, AUX, 五档分选及按档讯响
接口
    标配 RS232C, Handler
物理特性
    尺寸 350 mm×110 mm×340 mm
    重量 约 3.5g
