产品中心 > 安规检测仪器 > 多功能安规测试仪 > AC/DC/IR/GB电气安全分析仪GPT-15004

  • AC/DC/IR/GB电气安全分析仪GPT-15004

  • 产品编号：15222
  • 产品名称：AC/DC/IR/GB电气安全分析仪
  • 产品型号：GPT-15004
  • 订货编号：
  • 市 场 价：¥49050.00
  • 促 销 价：
  • 状    态：
  • 产    地：固纬电子
  • 简要参数：
    AC/DC/IR/GB电气安全分析仪，500VA交流测试容量，AC输出电压范围：0.050kV～5.000kV；分辨率：1V；电流测量范围：0.001mA～100.00mA；分辨率：1µA/10µA/100µA；最大额定负载：500VA；DC输出电压范围：0.050kV～6.000kV；分辨率：1V；电流测量范围：0.001mA～20.00mA；分辨率：0.1µA/1µA/10µA；最大额定负载：100W；IR（绝缘电阻）输出电压：50V～1200V；分辨率：50V；电阻测量范围：0.1MΩ～50GΩ；GB（接地阻抗）输出电流：3.00A～32.00A；分辨率：0.01A；电阻表测量范围：1mΩ ～650mΩ；分辨率：0.1mΩ；7" LCD彩色显示屏；符合IEC 61010-2-034安全规范要求；真有效值电流测量；电容负载测试能力高达47μF；提供统计分析功能；用于特性分析的曲线扫描功能；上升/下降时间,测试时间，等待时间可调；测试数据U盘储存功能；全系提供导通测试/后面板输出；接口:RS-232C, USB, Signal I/O, 选配：GPIB，LAN。
  • 人    气：1174

产品介绍



 产品特点：



  • 500VA交流测试容量，7" LCD彩色显示屏。

  • 符合IEC 61010-2-034安全规范要求。

  • 真有效值电流测量。

  • 电容负载测试能力高达47μF。

  • 提供统计分析功能。

  • 用于特性分析的曲线扫描功能

  • 上升/下降时间,测试时间，等待时间可调。

  • 测试数据U盘储存功能。

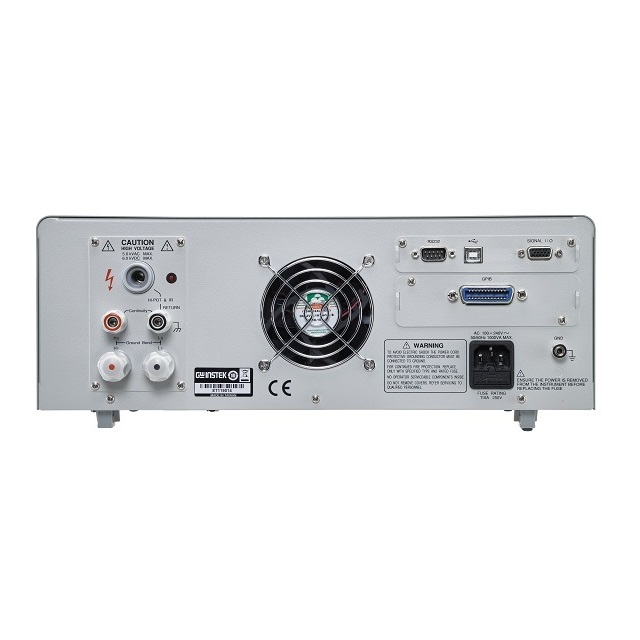

  • 全系提供导通测试/后面板输出。

  • 接口:RS-232C, USB, Signal I/O, 选配：GPIB，LAN。





产品参数

型号

GPT-15004

主要功能

AC/DC/IR/GB/Cont

后面板输出

√

容量

500VA

标准接口

USB,RS-232,Signal   I/O,REMOTE

选配接口

GPIB,LAN

显示

7” LCD

存储

手动模式100组；自动模式100组

电源

AC 100V~240V ±   10%, 50Hz/60Hz

尺寸& 重量

GPT-15001/2/3:   380(W)x148(H)x492(D)mm;约17kg
  GPT-15004: 380(W)x148(H)x546(D)mm;约21kg



交流耐压测试

输出电压范围

0.050kV~   5.000kV

输出电压分辨率

1V

输出电压精度

± (1% of   setting +5V)  （空载）

最大额定负载(Table1)

500VA   (5kV/100mA)

最大额定电流

10mA(0.05k≤V≤0.5kV)

100mA(0.5kV＜V≤5kV)

输出电压波形

正弦波

频率

50 Hz / 60 Hz

电压变动率

± (1%   +5V)[Maximum rated load--no load]

电压表精度

± (1% of   reading+ 5 V)

电流测量范围

1µA~100.00mA

电流分辨率

1µA/10µA/100µA

电流测量精度

± (1.5% of   reading+30uA)

上/下限判定功能

Yes

ARC 侦测

Yes

上升时间控制功能

Yes

RAMP TIME (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN 时间

0.0~999.9S

TIMER (测试时间)

OFF,   0.3S~999.9S

GND

ON/OFF

WAIT TIME（等待时间）

0.0~999.9S

直流耐压测试（适用于GPT-15002/15003/15004)

输出电压范围

0.050kV~   6.000kV

输出电压分辨率

1V

输出电压精度

±(1% of   setting +5V) With no load

最大额定负载

100W(5kV/20mA)

最大额定电流

2mA(0.05kV≤V≤0.5kV)

20mA(0.5kV<V≤6kV)

电压表精度

± (1% of   reading+ 5 V)

电压分辨率

± (1%   +5V)[Maximum rated load ->no load]

电流测量范围

1µA-20.00mA

电流测量分辨率

0.1µA/1µA/10µA

电流测量精度

±(1.5% of   reading+3uA) when I<1mA

±(1.5% of   reading+30uA) when I≥1mA

上/下限判定功能

Yes

ARC 侦测

Yes

上升时间控制功能

Yes

RAMP TIME (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN 时间

0.0~999.9S

TIMER (测试时间)

OFF,   0.3S~999.9S

GND

ON/OFF

等待时间

0.0~999.9S

绝缘电阻测试（适用于GPT-15003/15004)

输出电压

50V-1200V

输出电压分辨率

50V

输出电压精度

±(1% of setting +5V) with no load

电阻测量范围

0.1MΩ~50GΩ

测试电压  / 测量范围  /  测量精度

50V≤V≤450V

0.1MΩ~1MΩ

5% of reading + 3 count

1MΩ~50MΩ

5% of reading + 1 count

51MΩ~2GΩ

10% of reading + 1 count

500V≤V≤1200V

0.1MΩ~1MΩ

5% of reading + 3 count

1MΩ~500MΩ

5% of reading + 1 count

501MΩ~9.999GΩ

10% of reading + 1 count

10G~50GΩ

20% of reading + 1 count

测试电压

显示范围

50V≤V≤100V

0.1MΩ~10.00GΩ

150V≤V≤450V

0.1MΩ~20.00GΩ

500V≤V≤1200V

0.1MΩ~50.00GΩ

电压调节

± (1% +5V) [Maximum rated load ->no load

电压表精度

±(1% of reading +5V)

短路电流

10mA max.

输出阻抗

2kΩ

上/下限判定功能

Yes

上升时间控制功能

Yes

RAMP UP (上升时间)

0.1~999.9S

下降时间控制功能

Yes

RAMP DOWN(下降时间)

0.0~999.9S

等待时间

0.0~999.9S

TIMER (测试时间)

0.3S~999.9S2

GND

ON/OFF

接地阻抗测试（适用于GPT-15004)

输出电流范围

3.00A~32.00A

输出电流精度

±(1% of setting+0.2A) when 3A≤I ≤8A

±(1% of setting+0.05A) 8A < I ≤ 32A

输出电流分辨率

0.01A

测试电压

Max. 8VAC (open-circuit)

频率

50Hz/60Hz selectable

电阻表测量范围

1mΩ ~ 650mΩ

电阻表测量分辨率

0.1mΩ

电阻表测量精度

±(1% of reading+2mΩ)

上下限判定功能

Yes

TIMER (测试时间)

0.3S~999.9S

GND

ON/OFF



导通测试

输出电流

100mA(DC)

电阻表测量范围

0.10Ω~70.00Ω

电阻表测量分辨率

0.01Ω

电阻表测量精度

±(10% of reading+2Ω)

上下限判定功能

Yes

TIMER (测试时间)

0.3S~999.9S

接口

REMOTE (远程端子)

标配

SIGNAL IO

标配

RS-232

标配

USB (Device)

标配

后面板输出

标配

USB (Host)

标配

GPIB or LAN

选配
