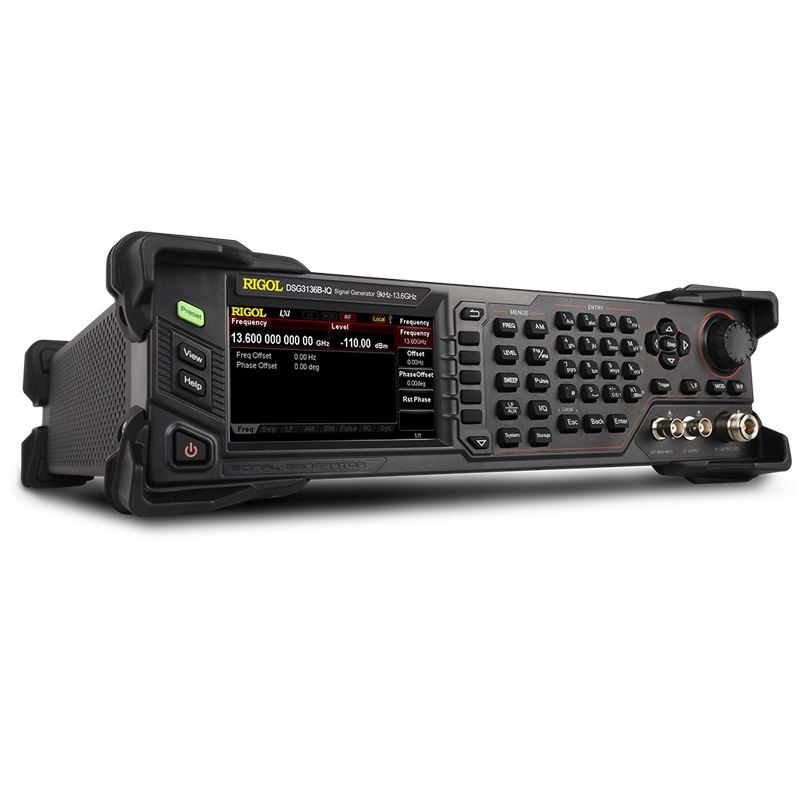

特点：
最高频率6.5 GHz/13.6 GHz ；
幅度精度典型值<0.5 dB；
输出功率可设置范围-130 dBm到+27 dBm；
高信号纯净度，相位噪声典型值<-116 dBc/Hz@20 kHz；
标配1 ppm内部时钟，选配5 ppb高稳时钟；
标配AM/FM/ΦM模拟调制；
支持脉冲调制，高达70 dB通断比；
可自定义的脉冲序列提供I/Q调制及I/Q基带输出；
所有调制都支持内部和外部调制方式；
标准2U高度，节省机架空间；
提供机架安装套件支持USB/LAN/GPIB远程控制功能；
标准SCPI命令集无磨损电子衰减器设计。
频频率率范围 |
型号 DSG3065B | 9 kHz 至 6.5 GHz |
型号 DSG3065B-IQ | 9 kHz 至 6.5 GHz （IQ: 50 MHz 至 6.5 GHz） |
型号 DSG3136B | 9 kHz 至 13.6 GHz |
型号 DSG3136B-IQ | 9 kHz 至 13.6 GHz（IQ: 50 MHz 至 6.5 GHz） |
频率 |
频率分辨率 | 0.01 Hz |
设置时间 [1] | < 10 ms（典型值） |
频段 频段 频率范围 N[2] |
| | |
1 | f < 227.5 MHz | 0.25 |
2 | 227.5 MHz ≤ f < 455 MHz | 0.125 |
3 | 455 MHz ≤ f < 910 MHz | 0.25 |
4 | 910 MHz ≤ f < 1820 MHz | 0.5 |
5 | 1820 MHz ≤ f ≤ 3600 MHz | 1 |
6 | 3600 MHz < f ≤ 6500 MHz | 2 |
7 | 6500 MHz < f ≤ 13600 MHz | 4 |
内部参考频率 |
参考频率 | 10 MHz ≤ 0.1 ppm |
初始校准精度 | | |
使用选件 OCXO-B08 | ≤ 10 ppb |
温度稳定度 | 温度范围 0℃至 50℃，基准为 25℃ | < 1 ppm |
使用选件 OCXO-B08 | < 5 ppb |
老化率 | | < 1 ppm/ 年 |
使用选件 OCXO-B08 | < 30 ppb/ 年 |
内部参考频率输出 | 频率 | 10 MHz |
电平 | +5 dBm 至 +10 dBm |
外部参考频率输入 | 频率 | 10 MHz |
电平 | 0 dBm 至 +10 dBm |
最大偏差 | ±5 ppm |
频率扫描 步进扫描（等间隔或对数间隔的频率步进） |
扫描方式 | 列表扫描（以任意频率为步进的列表） |
扫描模式 | 单次，连续 |
扫描范围 | 满频率范围内 |
扫描形状 | 三角波，锯齿波 |
步进变化 | 线性或对数 |
扫描点数 | 步进扫描 | 2 至 65535 |
列表扫描 | 1 至 6001 |
驻留时间 | 20 ms 至 100 s |
触发方式 | 自动，按键触发，外部触发，总线触发（USB 和 LAN） |
频谱纯度 [1] CW 模式 | |
谐波 | | |
2 MHz < f ≤ 6.5 GHz，输出电平≤ +13 dBm | < -30 dBc | |
6.5 GHz < f ≤ 12 GHz，输出电平≤ +10 dBm | < -30 dBc | |
12 GHz < f ≤ 13.6 GHz, 输出电平≤ 2 dBm CW 模式 | < -30 dBc | |
次谐波 [2] | | |
3.6 GHz < f ≤ 13.6 GHz | ＜ -60 dBc，＜ -70 dBc（典型值） | |
非谐波 | CW 模式，输出电平> -10 dBm，载波偏移> 10 kHz | |
100 kHz ≤ f ≤ 1.5 GHz | < -60 dBc，< -70 dBc（典型值） | |
1.5 GHz < f ≤ 3.6 GHz | < -54 dBc，< -64 dBc（典型值） | |
3.6 GHz < f ≤ 6.5 GHz | < -48 dBc，< -58 dBc（典型值） | |
6.5 GHz < f ≤ 13.6 GHz | < -42 dBc，< -52 dBc（典型值） | |
单边带相位噪声 | CW 模式，载波偏移= 20 kHz，1 Hz 测量带宽 | |
f=1 GHz | < -110 dBc/Hz， < -116 dBc/Hz（典型值） | |
f=6.5 GHz | < -98 dBc/Hz， < -102 dBc/Hz（典型值） | |
f=13.6 GHz | < -92 dBc/Hz， < -96 dBc/Hz（典型值） | |
剩余调频 | CW 模式，f = 1 GHz，有效值 | |
0.3 kHz 至 3 kHz | < 10 Hz rms，< 5 Hz rms（典型值） | |
0.03 kHz 至 20 kHz | < 50 Hz rms，< 10 Hz rms（典型值） | |
幅设度置范围 9 kHz ≤ f < 100 kHz 指标电平范围 设置范围 |
| | +5 dBm |
最大输出电平 [1] | 100 kHz ≤ f ≤ 1MHz | +10 dBm | +15 dBm |
1 MHz < f ≤ 200 MHz | +13 dBm | +20 dBm |
200 MHz < f ≤ 3.6 GHz | +13 dBm | +27 dBm |
3.6 GHz < f ≤ 6.5 GHz | +13 dBm | +20 dBm |
6.5 GHz < f ≤ 12 GHz | +10 dBm | +15 dBm |
12 GHz < f ≤ 13.6 GHz | +2 dBm | +10 dBm |
9 kHz ≤ f < 100 kHz | | -130 dBm |
最小输出电平 设置分辨率 | 100 kHz ≤ f ≤ 3.6 GHz | -110 dBm | -130 dBm |
3.6 GHz < f ≤ 6.5 GHz | -110 dBm | -130 dBm |
6.5 GHz < f ≤ 9 GHz | -110 dBm | -130 dBm |
9 GHz < f ≤ 13.6 GHz | -90 dBm | -110 dBm |
0.01 dB | | |
温度范围 20℃ to 30℃ 9 kHz ≤ f < 100 kHz | -60 dBm 至最大指标电平 ≤ 0.7 ( 典型值 ) | -90 dBm 至-60 dBm ≤ 0.7 ( 典型值 ) | -110 dBm 至-90 dBm ≤ 0.7 ( 典型值 ) |
| 7 d典B, | 9 d典B, | 1 d 典B, |
100 kHz ≤ f ≤ 200 MHz | ≤ 0.57 (d典B,型值 ) | ≤ 0.59 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) |
200 MHz < f ≤ 3.6 GHz | ≤ 0.59 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) |
3.6 GHz < f ≤ 6.5 GHz | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) |
6.5 GHz < f ≤ 9 GHz | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) | ≤ 0.7 ( 型值 ) |
9 GHz < f ≤ 12 GHz | ≤ 01.5 (d典B,型值 ) | ≤ 01.5 (d典B,型值 ) | |
12 GHz < f ≤ 13.6 GHz | ≤ 0.7 ( 型值 ) | ≤ 0.7 ( 型值 ) | |
VSWR |
1 MHz ≤ f ≤ 13.6 GHz | < 1.8 ( 典型值) |
| 电平设置 | |
| 设置时间 [1] | 固定频率，温度范围 20℃至 30℃ | ≤ 5 ms （典型值） | |
| 最大反向功率 最大直流电压 50 V | |
| 最大反向功率 | | | |
| 1 MHz < f ≤ 13.6 GHz | 1 W | |
| 电平扫描 步进扫描（等间隔电平步进） |
| 扫描方式 | 列表扫描（以任意电平为步进的列表） |
| 扫描模式 | 单次，连续 |
| 扫描范围 | 满幅度范围内 |
| 扫描形状 | 三角波，锯齿波 |
| 步进变化 | 线性 |
| 扫描点数 | 步进扫描 | 2 至 65535 |
| 列表扫描 | 1 至 6001 |
| 驻留时间 | 20 ms 至 100 s |
| 触发方式 | 自动，按键触发，外部触发，总线触发（USB 和 LAN） |
内内部部调调制制源源（（LLFF）） | |
波形 | 正弦波，方波 | |
频率范围 | 正弦波 | DC 至 200 kHz | |
方波 | DC 至 20 kHz | |
分辨率 | 0.01 Hz | |
频率误差 | 与射频参考源相同 | |
电压范围 | AC | 0 至 3 Vp | |
DC | -3 V 至 3 V | |
电压分辨率 | 2 mV | |
| | | | | | | |
幅度调制 |
载波频率范围 | ≤ 3.6 GHz |
调制源 调制深度 [3] | 内部，外部 |
| 0% 至 100% |
分辨率 | 0.1% | |
设置不确定性 | fmod = 1 kHz | < 设置值× 4% + 1% | |
失真 | fmod = 1 kHz，m < 30%，电平= 0 dBm | < 3%（典型值） | |
调制频率响应 | m < 80%，DC/10 Hz 至 100 kHz | < 3 dB（标称值） | |
频率调制 |
载波频率范围 | ≤ 3.6 GHz |
调制源 | 内部，外部 |
最大偏移 | N × 1 MHz（标称值） |
分辨率 | < 偏移的 0.1% 或 1 Hz，取两者间的较大者（标称值） |
设置不确定性 | fmod = 1 kHz，内调制 | < 设置值× 2% + 20 Hz |
失真 | fmod = 1 kHz，偏移= N × 50 kHz | < 2%（典型值） |
调制频率响应 [1] | DC/10 Hz 至 100 kHz | < 3 dB（标称值） |
相位调制 |
载波频率范围 | ≤ 3.6 GHz |
调制源 | 内部，外部 |
最大偏移 | N × 5 rad（标称值） |
分辨率 | < 偏移的 0.1% 或 0.01 rad，取两者间的较大者（标称值） |
设置不确定性 | fmod = 1 kHz，内调制 | < 设置值× 1% + 0.1 rad |
失真 | fmod = 1 kHz，偏移= N × 5 rad | < 1%（典型值） |
调制频率响应 [2] | DC/10 Hz 至 100 kHz | < 3 dB（标称值） |
脉冲调制（选件 DSG3000B-PUG） |
载波频率范围 | ≤ 3.6 GHz |
调制源 | 外部，内部 |
通断比 | 100 kHz ≤ f ≤ 3.6 GHz | > 70 dB |
上（1升0%//9下0%降） 时 间 | < 50 ns |
脉冲重复频率 | DC 至 1 MHz |
脉冲发生器（选件 DSG3000B-PUG） |
脉冲形式 | 单脉冲 |
脉冲周期 | 设置范围 | 40 ns 至 170 s |
分辨率 | 10 ns |
脉冲宽度 | 设置范围 | 10 ns 至（170 s - 10 ns） |
分辨率 | 10 ns |
触发延迟 | 设置范围 | 10 ns 至 170 s |
分辨率 | 10 ns |
触发方式 | 自动，外触发，外部门控，按键触发，总线触发（USB 和 LAN） |
脉冲串发生器（选件 DSG3000B-PUG） |
脉冲串发生器 | 脉冲数 | 1 至 2047 |
通断时间范围 | 20 ns 至 170 s |
脉冲重复次数 | 1 至 256 |
I/Q 调制（仅 DSG3065B-IQ 和 DSG3136B-IQ 支持） |
载波频率范围调制源 | 50 MHz ≤ f ≤ 6.5 GHz 外部，内部 |
| 外部调制 |
带宽（RF） 载波抑制 [1] | 基带（I 或 Q） ≤ 60 MHz（标称值） |
RF（I + Q） | ≤ 120 MHz（标称值） |
内部调制 | |
基带（I 或 Q） ≤ 30 MHz（标称值） |
RF（I + Q） | ≤ 60 MHz（标称值） |
50 MHz ≤ f ≤ 6 GHz | ≥ 40 dBc（典型值） |
镜像边带抑制 [1,2] | 50 MHz ≤ f ≤ 6 GHz | ≥ 40 dBc（典型值） |
| VSWR | < 1.5 |
外部 I/Q 输入 内部调制 | | |
满量程输入 | I 2 + Q 2 = 0.5Vrms |
EVM[1] 外部调制 | 146MQSApMs，，输根出余电弦平滤波≤器+4（dαB=m0.22）， | ≤ 2%rms（典型值） |
Q≤P+S4Kd，B根m余弦滤波器（α = 0.22），4 MSps，输出电平 | ≤ 2%rms（典型值） |
EVM[1] | CMDHMz，A21080000/1至xE1V9-0D00，MH1.z2，28输8出M电cp平s，≤频+4率d：Bm800 至 900 | ≤ 2%rms（典型值） |
ACPR | ≥ 70 dB |
I/Q 基带发生器（仅 DSG3065B-IQ 和 DSG3136B-IQ 支持） 输出阻抗 50 Ω（标称值） |
| 设置范围 0.02 V 至 1.5 V |
输出电压 | 分辨率 | p p 1 mV |
≤ 10 MHz | < 0.5 dB（标称值） |
频率响应 | 参考 1 MHz | ≤ 30 MHz | < 1 dB（标称值） |
≤ 10 MHz | < 0.1 dB（标称值） |
I/Q 失衡 | 幅度 | ≤ 30 MHz | < 0.2 dB（标称值） |
≤ 10 MHz | 200 ps（标称值） |
非线性相位 | ≤ 30 MHz | 500 ps（标称值） |
| |
SFDR | 正弦波 波形长度 | ≤ 30 MHz | > 50 dB（标称值） 1 至 16 M 采样点（以 1 个采样点为步进） |
波形存储器 | 分辨率 | 14 bits [1] |
加载时间（1 M 采样点） | < 10 s （标称值） |
非易失性存储器 | 96 MB（标称值） |
设置范围 | 1 kHz 至 50 MHz |
采样率 | 分辨率 | 0.01 Hz |
触发方式 | 自动，按键触发，外部触发，总线触发（USB 和 LAN） |
触发 | 工作方式 | 重触发，手动触发，手动重触发，单次 |
外部触发延迟 | |
设置范围 0 至（216 - 1） |
分辨率 | 1 |
外部触发抑制 | |
设置范围 0 至（216 - 1） |
分辨率 | 1 |
外部触发脉宽 | > 20 ns（标称值） |
| |
输前入面和板连输接出器 |
RF 输出 | 阻抗 | 50 Ω（标称值） |
连接器 | N 型阴头 |
外部调制信号输入 | 阻抗 | 100 kΩ/600 Ω/50 Ω（标称值） |
耦合方式 | AC/DC |
灵敏度 | 对于指定的调制深度或偏移为 1 V 峰峰值（标称值） |
连接器 | BNC 阴头 |
内部调制发生器（LF）输出 | 阻抗 | 50 Ω（标称值） |
连接器 | BNC 阴头 |

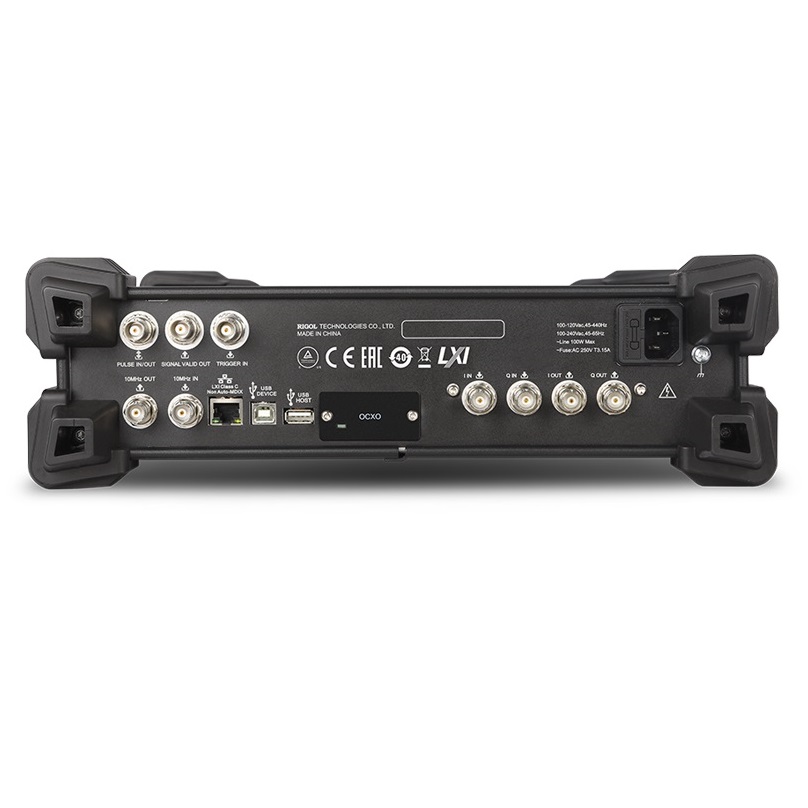

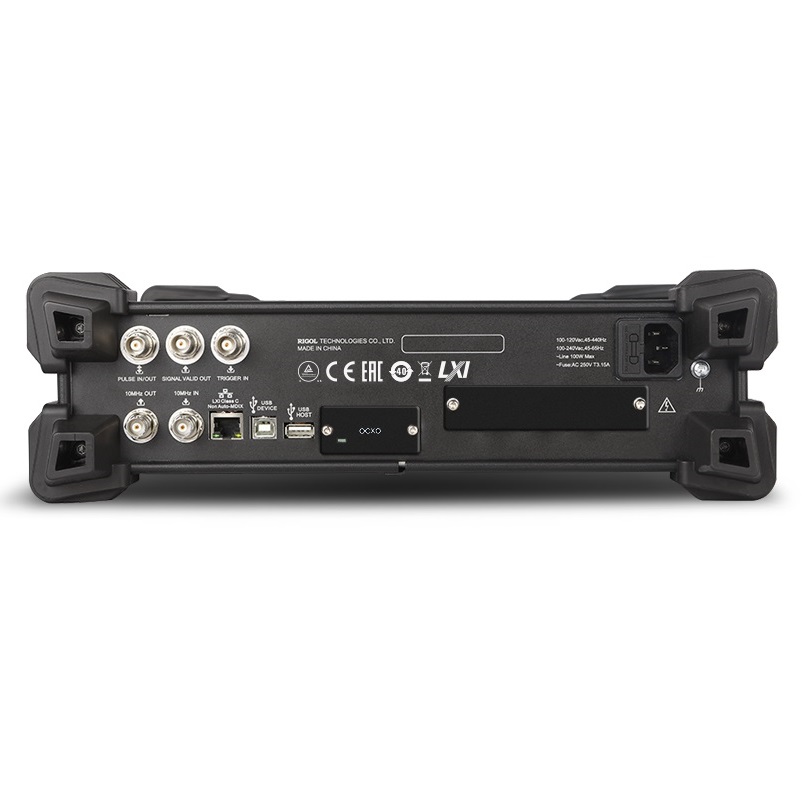

后面板连接器 阻抗 1 kΩ（标称值） |
外部触发输入 | | |
连接器 | BNC 阴头 |
触发电压 | 3.3 V TTL 电平 |
信号有效输出 | 连接器 | BNC 阴头 |
输出电压 | 0 V/3.3 V（标称值） |
脉冲输入或输出 | 阻抗 | 50 Ω（标称值） |
输入 / 输出电压 | 0 V/3.3 V（标称值） |
10MHz 输入（外部频率参考输入） | 阻抗 | 50 Ω（标称值） |
连接器 | BNC 阴头 |
10MHz 输出（外部频率参考输出） | 阻抗 | 50 Ω（标称值） |
连接器 | BNC 阴头 |
I（/Q仅基D带SG输3入065/ B输-I出Q/信号 DSG3136B-IQ 支持） | 阻抗 | 50 Ω（标称值） |
连接器 | BNC 阴头 |
后面板通信接口 连接器 A 插头 |
USB 主控端 | | |
协议 | 2.0 版 |
USB 设备端 | 连接器 | B 插头 |
协议 | 2.0 版 |
LAN | LXI Core 2011 Device | 10/100Base，RJ-45 |
显示 | |
类型 | TFT LCD | |
分别率 | 480 × 272 | |
尺寸 | 4.3 英寸 | |
大规模存储 |
大规模存储 | Flash 非易失存储器（内部存储）；U 盘（不附带 U 盘） |
数据存储空间 | Flash 非易失存储器（内部存储） | 96 MB（标称值） |
电源 100 V 至 120 V | |
输入电压范围，AC | 100 V 至 240 V | |
AC 频率范围 | 100 V 至 12240 V：45 Hz 至 46450HHzz | |
功耗 | 全部选件工作 | 70 W（典型值），最大值为 100 W | |
