产品特点
u频率范围：1kHz~300MHz/2GHz/3.6GHz
u含CISPR-AVG、CISPR-RMS、QPK检波器
u分辨带宽：1Hz~3MHz(-3dB)
200Hz/9kHz/120kHz/1MHz(-6dB)
u全数字检波器测量可靠稳定
u双重射频输入保护，确保测量安全
u丰富的测试选件满足不同应用
u支持ETR测量分析软件

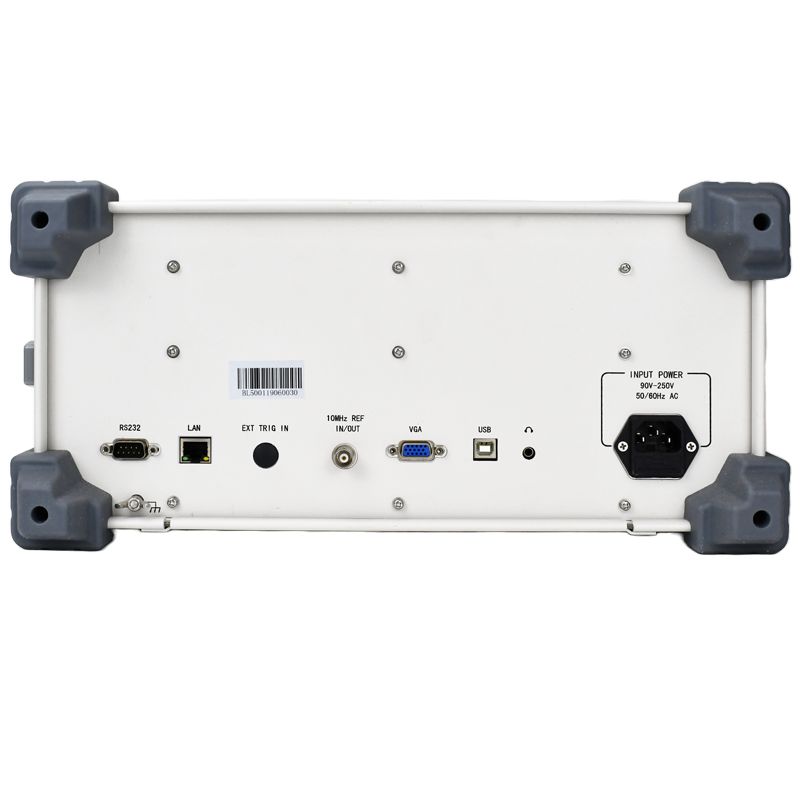

产品介绍
ER系列EMI接收机符合CISPR 16-1-1标准，集成了CISPR-AVG、CISPR-RMS、QPK检波器，根据CISPR、EN、FCC和MIL等标准进行电磁干扰测量，适用于家电、照明、汽车电子、医疗等行业的EMI测试。结合ETR上位机测量软件、丰富的测试选配件，可进行精确的自动化测试。全系标配频谱分析模块和跟踪信号发生器，满足不同领域用户的测试需求。
应用领域
u产品开发阶段EMI问题的诊断与分析
u灯具、家电、汽车电子、医疗等行业EMI测试
uEMI传导骚扰测试
uEMI辐射骚扰测试
u产品预认证测试
uEMC自动化测试
u通用频谱测量与分析
应用测试
EMI接收测试
| 近场诊断
|
标准测试
| 通用频谱
|
滤波器设计仿真
| 网络测量
|
频谱分析模式 |
频率范围 | ER300 | 1kHz~300MHz |
ER2000 | 1kHz~2GHz |
ER3600 | 1kHz~3.6GHz |
读数精度 | ±(频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/(扫描点-1)]+1Hz) |
内部基准(10MHz) | 老化率 | 1ppm/年 |
温漂 | ＜0.5ppm(15℃~35℃) |
单边带相位噪声(f=500MHz) |
频偏30kHz | -90dBc/Hz |
频偏1MHz | -110dBc/Hz |
幅度 |
最大输入电平 | 平均连续功率 | +36dBm |
最大直流输入电压 | 50Vdc |
显示平均噪声电平 |
通道 | 频率 | 前放关 | 前放开 |
变频通道 | 100kHz~1MHz | ≤-100dBm-30*(f/100kHz)dB | ≤-120dBm-30*(f/100kHz)dB |
1MHz ~ 10MHz | ≤-130dBm | ≤-150dBm |
10MHz ~ 1GHz | ≤-135dBm | ≤-155dBm |
1GHz ~ 3.6GHz | ≤-140dBm | ≤-148dBm |
低频通道 | 5kHz~10kHz | | ≤-110dBm |
10kHz~10MHz | | ≤-125dBm |
幅度测量不确定度(20℃~30℃) |
综合幅度精度(90%) | ±1.8dB |
分辨率带宽(-3dB) |
分辨率带宽范围 | 1Hz~3MHz，连续步进 |
分辨率带宽转换不确定度 | 1Hz≤RBW≤500kHz | ±0.6dB |
RBW＞500kHz | ±1.0dB |
分辨率带宽精度 | ＜10% |
衰减器 |
衰减器范围 | 0~39dB，3dB步进 |
衰减器不确定度 | ±1.0dB |
剩余响应 |
≤ -96dBm |
频率响应 |
5kHz~200kHz | ±1.8dB |
200kHz~3.6GHz | ±1.5dB |
检波器 |
自动、常态、正峰、负峰、取样 |
扫描时间 |
变频通道 | Span = 0 | 1ms~3000s |
Span > 0 | 3ms~3000s |
输入端口驻波比 |
50MHz~1GHz | ≤ 2.0 |
EMI接收模式 |
频率范围 | ER300 | 1kHz~300MHz |
ER2000 | 1kHz~2GHz |
ER3600 | 1kHz~3.6GHz |
读数精度 | ±(频标读数×频率基准精度 + 末位显示单位的一半) |
幅度测量不确定度(20℃~30℃) | 综合幅度精度(90%) | ±2.0dB |
分辨率带宽(-6dB) | 分辨率带宽范围 | 200Hz/9kHz/120kHz/1MHz |
分辨率带宽精度 | ＜10% |
检波器 | 正峰、负峰、准峰、平均、RMS |
扫描时间 | 100us~100s |
扫描点数 | 101~1001 |
迹线数量 | 3个(并行检波) |
频段列表 | 10个 |
频率响应 | ±2.0dB |
跟踪源 |
频率范围 | 10kHz~1.5GHz |
输出功率 | -30dBm~0dBm |
输出平坦度 | ±3dB |
通用参数 |
显示器 | 8.4吋真彩TFT-LCD |
分辨率 | 800×600 |
通信接口 | LAN、USB |
工作温度 | 0℃~40℃ |
存储温度 | -30℃~+70℃ |
重量 | 7.5kg |
尺寸(长×宽×高) | 400mm×280mm×190mm |
订货信息
配置 | 描述 | 订货号 |
主机 | EMI接收机(1kHz~300MHz) | ER300 |
EMI接收机(1kHz~2GHz) | ER2000 |
EMI接收机(1kHz~3.6GHz) | ER3600 |
标配 | CD光盘(用户手册、编程手册) | |
电源线(220VAC) | |
N/SMA-JK接头 | |
双SMA电缆(80cm) | |
内置跟踪源(10kHz~1.5GHz) | |
选配 | 隔离变压器 | GBK3kVA |
调压仪 | CHV400 |
人工电源网络 | LISN016/050/100 |
耦合去耦网络 | CDN016 |
脉冲限幅器 | PLA030 |
射频开关 | RFS003 |
EMC测试软件 | BL.EMC.ETR |
