主要特点
频率范围最高为 4/7/13.6/30/40 GHz
最高 160 MHz 信号分析带宽
0.4 dB 电平测量不确定度（最高 7 GHz）
GSM/EDGE（包括 EDGE Evolution）、WCDMA/HSPA+、LTE、WLAN、矢量信号分析测量应用
在 10 kHz 频率偏移条件下，相位噪声为 –110 dBc (1 Hz)
+15 dBm 三阶互调截取点 (TOI)
1 Hz 带宽、1 GHz 条件下，显示平均噪声电平 (DANL) 为 –155 dBm
可移动硬盘，适用于注重安全的应用
简介

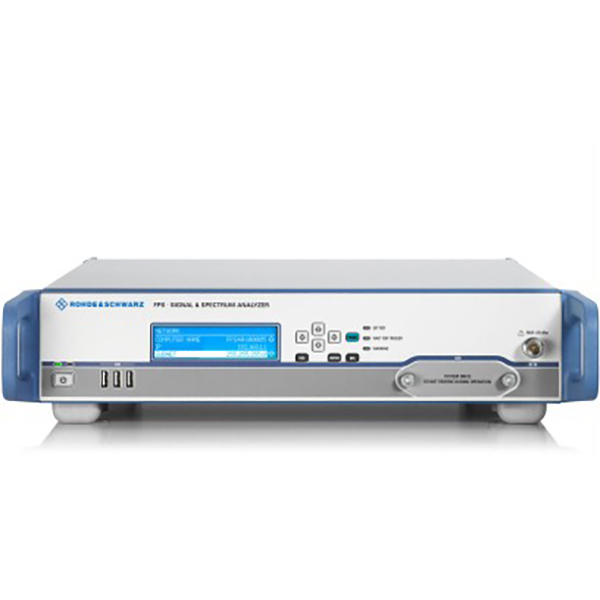

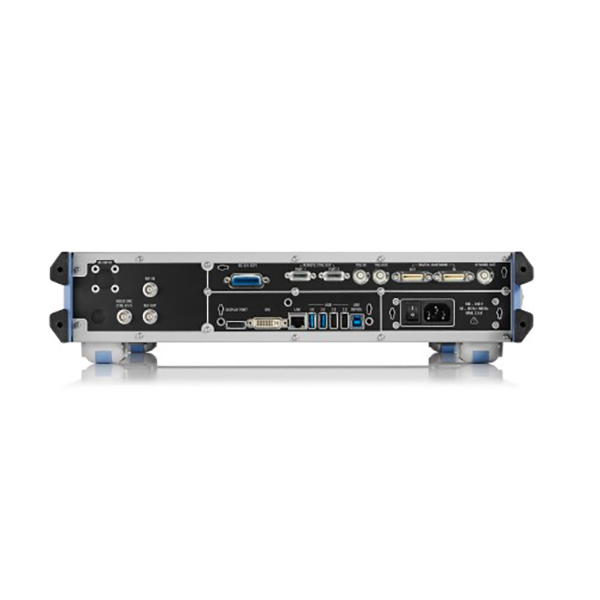

R&S®FPS 是一款快速小巧的信号与频谱分析仪，专为追求性能的用户提供。在生产和监控系统中，分析仪只需2 HU 的机架空间，比传统仪器减少一半。
特点和优势
高吞吐量，可实现有效生产
分析速度是其他信号与频谱分析仪的五倍
快速切换仪器设置
快速准确的测量结果
减少测试机架的体积
定制化测试程序，适用于生产应用
通过远程控制实现高效操作
连接性
面向未来标准
规格
频率 |
频率范围 | R&S®FPS4 | 10 Hz 至 4 GHz |
| R&S®FPS7 | 10 Hz 至 7 GHz |
| R&S®FPS13 | 10 Hz 至 13.6 GHz |
| R&S®FPS30 | 10 Hz 至 30 GHz |
| R&S®FPS40 | 10 Hz 至 40 GHz |
频率基准老化率 |
| 1×10-6/年 |
| 带 R&S®FPS-B4 选件 | 1×10-7/年 |
带宽 |
分辨率带宽 | 标准扫描 | 1 Hz 至 10 MHz |
| 标准扫描，零跨度 | 1 Hz 至 10 MHz、20 MHz、28 MHz
40 MHz 可选 |
| FFT 扫描 | 1 Hz 至 300 kHz |
| 通道滤波器 | 100 Hz 至 5 MHz |
视频滤波器 |
| 1 Hz 至 10 MHz、20 MHz、28 MHz、40 MHz |
信号分析带宽 |
| 28 MHz |
| 带 R&S®FPS-B40 选件 | 40 MHz |
| 带 R&S®FPS-B160 选件 | 160 MHz |
显示平均噪声电平 (DANL) |
DANL（1 Hz 带宽） | 1 GHz | –152 dBm，–155 dBm（典型值） |
| 3 GHz | –150 dBm，–153 dBm（典型值） |
| 7 GHz | –146 dBm，–149 dBm（典型值） |
| 13.6 GHz | –148 dBm，–151 dBm（典型值） |
| 30 GHz | –144 dBm，–147 dBm（典型值） |
带前置放大器、R&S®FPS-B22 选件 | 1 GHz | –162 dBm，–165 dBm（典型值） |
| 3 GHz | –160 dBm，–163 dBm（典型值） |
| 7 GHz | –156 dBm，–159 dBm（典型值） |
带前置放大器、R&S®FPS-B24 选件 | 13.6 GHz | –164 dBm，–167 dBm（典型值） |
| 30 GHz | –159 dBm，–161 dBm（典型值） |
互调 |
三阶互调截取点 (TOI) | f < 3.6 GHz | +13 dBm，+16 dBm（典型值） |
| 3.6 GHz 至 30 GHz | +15 dBm，+18 dBm（典型值） |
WCDMA ACLR 动态范围 | 无噪声补偿 | 70 dB |
| 有噪声补偿 | 73 dB |
相位噪声 |
1 GHz 载波频率 | 10 kHz 载波偏置 | –106 dBc (1 Hz)，–110 dBc (1 Hz)（典型值） |
| 100 kHz 载波偏置 | –115 dBc (1 Hz) |
| 1 MHz 载波偏置 | –134 dBc (1 Hz) |
总体测量不确定度 | 3.6 GHz | 0.28 dB |
| 7 GHz | 0.39 dB |
| 13.6 GHz | 1 dB |
| 30 GHz | 1.32 dB |
