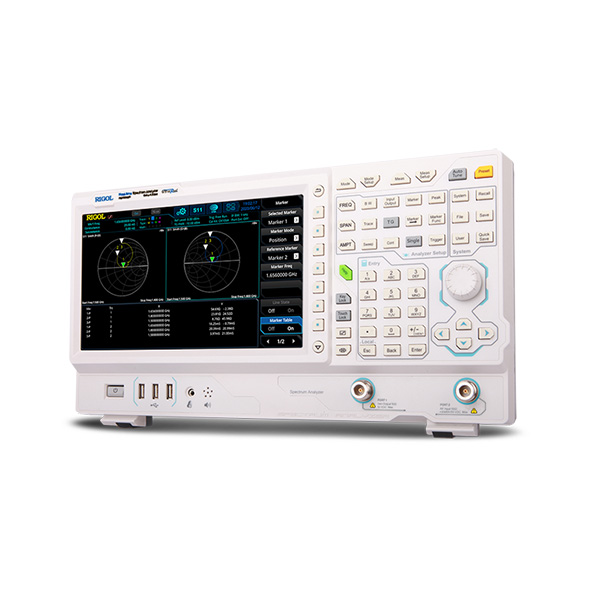

实时频谱分析仪RSA3045-TG

性能特点

• 采用Ultra Real技术

• 频率范围最高可达4.5 GHz

• 显示平均噪声电平DANL<-161 dBm（典型值）

• 相位噪声<-102 dBc/Hz（典型值）

• 电平测量不确定度<1.0 dB

• 频率最高达4.5 GHz的跟踪源

• 分辨率带宽RBW最小可为1 Hz

• 可达40 MHz实时分析带宽

• 具备多种测量模式

• 配有丰富的高级测量功能

• EMI测量应用软件（选件）

• 矢量网络分析软件

• 多种触发模式与触发模板

• 提供概率密度谱、光谱等多种显示方式，呈现实时测量结果

• 选配上位机软件

• 10.1英寸多点触摸屏，支持手势操作

• USB、LAN、HDMI等通信和显示接口

内置VNA矢量网络分析模式（N型号）

VNA模式可以实现对元器件、电路网络的S11、S21以及故障点定 位的测量，通过史密斯圆图、极坐标等多种显示更精确地表征被测 件的网络特性

 通过内置EMI测试软件完成传导/辐射的预测试

RSA3000内置EMI预测试应用软件，结合符合CISPR标准的滤波器，对产品进行传导及辐射的预测试，从而发现其传导/辐射骚扰源并改善，加速产品上市。

 通过FMT模板进行信号触发及监测

FMT频率模板触发是实时频谱分析仪才独有的触发模式。您可以快速构建模板，并对符合模板规则的信号进行准确的定位及触发，从而发现监测范围内偶发的异常信号

低至1Hz的分辨率带宽

分辨频率相近的信号对于验证许多RF器件和系统至关重要。使用RSA3000，扫描频宽仅为1 Hz的RBW分辨率带宽，可以查看相邻信号的更多细节。

 优异的本底噪声减少对微弱信号测试的影响

微弱信号的测试容易受到频谱仪本身的本底噪声影响。RSA3000系列显示平均噪声电平低至-161dBm，可以有效保证对微弱信号的测试能力。

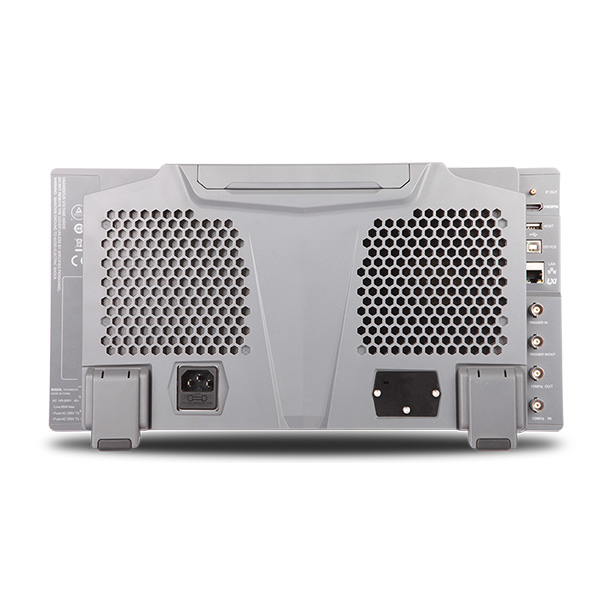

 提供多种接口，增强仪器设备的连通性

支持通过HDMI接口，将设备显示内容投放到更大的显示器中；提供 Web Control功能，让用户可以通过访问设备IP地址，直接对设备进行 操控，提升对有远程操控的使用体验。

 使用多点触控屏快速完成操作

您可以使用RSA3000提供10.1英寸多点触控电容屏进行快速的设置，并支持对波形进行拖动、展开、缩放等多种手势操作，提供人性化交互体验，最大程度解决您的时间。

 出色的相位噪声指标

优秀的扫频性能指标，相位噪声低至-102dBc/Hz
