产品中心 > 频谱分析仪 > 频谱分析仪 > USB实时频谱分析仪RSA603A

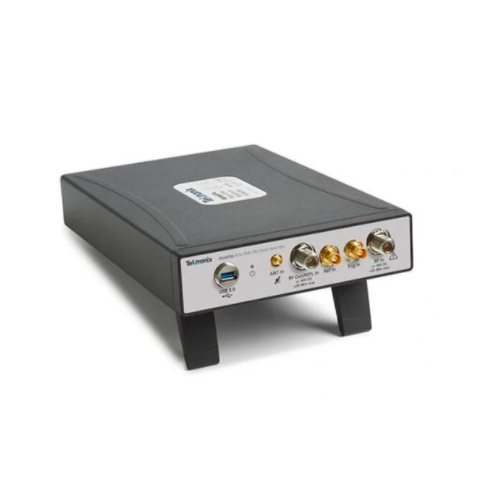

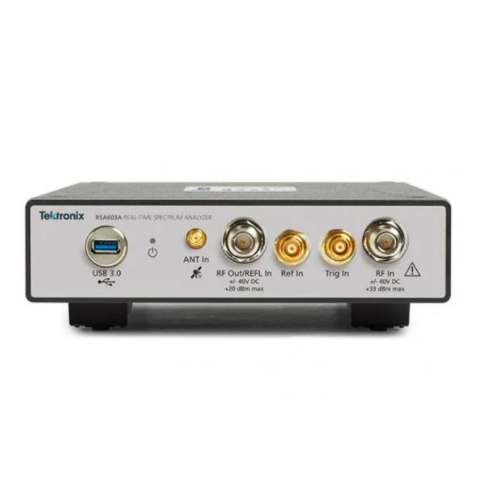

  • USB实时频谱分析仪RSA603A

  • 产品编号：14065
  • 产品名称：USB实时频谱分析仪
  • 产品型号：RSA603A
  • 订货编号：
  • 市 场 价：¥74080.00
  • 促 销 价：
  • 状    态：
  • 产    地：美国泰克
  • 简要参数：
    USB实时频谱分析仪，频率范围9kHz～3.0GHz，测量范围-160dBm～+20dBm，40MHz采集带宽，100%检测概率捕获持续时间最短27μs的信号，高速全频宽扫描（25.0GHz/秒），标准GPS/GLONASS/北斗接收机，标配应用编程接口，可选配跟踪发生器。
  • 人    气：1075

浏览记录

产品介绍

技术规格

除另行说明外，所有技术规格均受保证。除另行指明外，所有技术规格均适用于所有型号。

频率

  • 频率范围


    • RSA603A

    • 9 kHz ~ 3 GHz

    • RSA607A

    • 9 kHz ~ 7.5 GHz

  • 频率标记读数精度

  • ±(RE × MF + 0.001 × 频宽) Hz

    RE:基准频率误差

    MF:标记频率 [Hz]

  • 基准频率精度


    • 校准时初始精度 (预热 30 分钟)

    • ±1 x 10-6

    • 第一年老化, 典型值

    • ±1 x 10-6 (1年)

    • 累积误差(初始精度 + 温度 + 老化), 典型值

    • 3 x 10-6 (1年)

    • 温度漂移

    • ±0.9 x 10-6 (-10 ~ 60 °C)

    • 外部基准输入

    • BNC 连接器, 50 Ω 标称值

    • 外部基准输入频率

    • 1 ~ 20 MHz 时每 1 MHz，外加以下频率: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz, 19.6608 MHz。

      输入信号上的杂散电平在100 kHz偏置范围内必须低于-80 dBc，以避免屏幕上的杂散信号。

    • 外部基准输入范围

    • ± 5 ppm

    • 外部基准输入电平

    • -10 ~ +10 dBm

GNSS


    • 锁定到 GNSS 时的精度1

    • ±0.025 ppm2

    • GNSS 天线断开时的 GNSS 培训精度3，4

    • ±0.025 ppm5

      ±0.08 ppm6

1使用 GPS 系统测试。

2要在使用时达到 ±0.025ppm 的稳定性，设备必须在初始开箱后连续运行 2 至 5 天。

3使用 GPS 系统测试。

4适用于 GNSS 培训后在温度限制范围内（请参阅脚注 5 和 6）连续运行 24 小时。如果自上次培训后以 GNSS 培训模式操作 24 小时以上，请参阅累积误差规格。

5适用于培训后在低于 3 °C 环境温度变化下。

6适用于培训后在低于 10 °C 环境温度变化下。

RF 输入

  • RF 输入

    • RF 输入阻抗

    • 50 Ω

    • RF VSWR (RF Attn = 20 dB), 典型值

    • < 1.2 (10 MHz ~ 3 GHz)

      < 1.5 (>3 GHz ~ 7.5 GHz)

    • RF VSWR 预放开, RSA603A和RSA607A, 典型值

    • < 1.5 (10 MHz ~ 6 GHz, RF ATT=10 dB, 预放开)

      < 1.7 (> 6 GHz ~ 7.5 GHz, RF ATT=10 dB, 预放开)

  • 最大 RF 输入电平

    • 最大 DC 电压

    • ±40 V (RF 输入)

    • 最大安全输入功率

    • +33 dBm (RF 输入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)

      +13 dBm (RF 输入, 9 kHz ~ 10 MHz)

      +20 dBm (RF 输入, RF衰减 < 20 dB)

    • 最大安全输入功率 (预放开)

    • +33 dBm (RF 输入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)

      +13 dBm (RF 输入, 9 kHz ~ 10 MHz)

    • 最大可测量输入功率

    • +30 dBm (RF 输入, ≥10 MHz ~ Fmax, RF ATT Auto)

      +20 dBm (RF 输入, <10 MHz, RF ATT Auto)

  • 输入RF衰减器

  • 0 dB ~ 51 dB (1 dB步进)

幅度和RF

  • 幅度和RF 平坦度

    • 参考电平设置范围

    • -170 dBm ~ +40 dBm, 0.1 dB步长, (标准RF 输入)


    • 所有中心频率上的幅度精度


      18 ⁰C ~ 28 ⁰C

      9 kHz ≤ 3.0 GHz±0.8 dB
      >3 ~ 7.5 GHz±1.5 dB

    • 所有中心频率时的幅度精度 - 预放开（18 ℃ ~ 28 ℃，10 dB RF 衰减器）

    • 中心频率范围

      18 ⁰C ~ 28 ⁰C

      100 kHz ~ ≤3.0 GHz±1.0 dB
      >3 ~ 7.5 GHz±1.75 dB

    • 预放增益

    • 27 dB，2 GHz

      21 dB @ 6 GHz (RSA607A)

  • 通道响应(幅度和相位偏差), 典型值

  • 对于这些规格，请使用适用于最大 CW 幅度检验精度的平顶窗口，其中，RF 衰减器设置在 10 dB。


    • 特征描述
      测量中心频率频宽幅度平坦度, 典型值幅度平坦度, RMS, 典型值相位线性度, RMS, 典型值
      9 kHz 到 40 MHz≤40 MHz 1±1.0 dB0.60 dB
      >40 MHz ~ 4.0 GHz≤20 MHz±0.10 dB0.08 dB0.3°
      >4 GHz ~ 7.5 GHz≤20 MHz±0.35 dB0.20 dB0.7°
      >40 MHz ~ 4 GHz≤40 MHz±0.15 dB0.08 dB0.6°
      >4 GHz ~ 7.5 GHz≤40 MHz±0.40 dB0.20 dB1.0°

    • 通道响应(幅度平坦度)

    • 对于这些规格，请使用适用于最大 CW 幅度检验精度的平顶窗口，其中，RF 衰减器设置在 10 dB。这些技术数据适用于表的最后列出的测试中心频率。

      特征描述
      幅度平坦度

      		频宽

      		≤20 MHz±0.5 dB

      		≤40 MHz±0.5 dB
      测试中心频率（单位：MHz）21, 30, 500, 1000, 1500, 2000, 2500, 3000, 3500, 3950, 4050, 4500, 4850, 4950, 5500, 5750, 5850, 6200, 6650, 6750, 7000, 7450

1频宽范围不能超过仪器频率下限

触发

  • 触发/同步输入, 典型值

  • 电压范围:TTL, 0.0 V ~ 5.0 V

    触发电平(Schmitt触发):

    正向阈值电压:最小1.6 V, 最大2.1 V

    负向阈值电压:最小1.0 V, 最大1.35 V

    阻抗:10 k欧姆, 使用肖特基钳0 V, +3.4 V

  • 外部触发定时不确定度

  • >20 MHz ~ 40 MHz采集带宽:±250 ns

    不确定度会随着采集带宽下降而提高。

  • 功率触发

    • 功率触发, 典型值

    • 量程：距基准电平0 dB ~ -50 dB, 触发电平高于噪底> 30 dB。

      类型:上升沿或下降沿

      触发重新准备时间:≤ 100 μs

    • 功率触发位置定时不确定度

    • >20 MHz ~ 40 MHz采集带宽:±250 ns

      不确定度随着采集带宽下降而提高。

    • 功率触发电平精度

    • ±1.5 dB, CW信号, 调谐中心频率, 触发电平高于噪底> 30 dB。

      这个指标外加SA模式的整体幅度精度不确定度。

噪声和失真

除另行指明外，所有噪声和失真测量都在预放关闭的情况下进行。

  • 三阶互调制侦听 (TOI)

  • +12 dBm @ 2.130 GHz

  • 三阶互调制侦听 (TOI),

    • 预放关, 典型值

    • +10 dBm (9 kHz ~ 25 MHz)

      +15 dBm（25 MHz ~ 3 GHz）

      +15 dBm (3 GHz ~ 4 GHz, RSA607A)

      +10 dBm (4 GHz ~ 7.5 GHz, RSA607A)


    • 预放开, 典型值

    • -20 dBm (9 kHz ~ 25 MHz)

      -15 dBm (25 MHz ~ 3 GHz)

      -15 dBm (3 GHz ~ 4 GHz)

      -20 dBm (4 GHz ~ 7.5 GHz, RSA607A)

  • 三阶互调制失真

  • -74 dBc @ 2.130 GHz

    RF 输入上每个信号电平-25 dBm。2 MHz音调隔离。衰减器 = 0, 基准电平 = -20 dBm.

  • 三阶互调制失真

    • 预放关, 典型值

    • < -70 dBc (10 kHz ~ 25 MHz)

      < -80 dBc (25 MHz ~ 3 GHz)

      < -80 dBc (3 GHz ~ 4 GHz)

      < -70 dBc (4 GHz ~ 6 GHz, RSA607A)

      < -70 dBc (6 GHz ~ 7.5 GHz, RSA607A)

      RF输入上每个信号电平 -25 dBm。2 MHz 音调隔离。衰减器 = 0, 基准电平 = -20 dBm。

    • 预放开, 典型值

    • < -70 dBc (9 kHz ~ 25 MHz)

      < -80 dBc (25 MHz ~ 3 GHz)

      < -80 dBc (3 GHz ~ 4 GHz)

      < -70 dBc (4 GHz ~ 6 GHz, RSA607A)

      < -70 dBc (6 GHz ~ 7.5 GHz, RSA607A)

      RF输入上每个信号电平-55 dBm。2 MHz 音调隔离。衰减器 = 0, 基准电平 = -50 dBm。

  • 二阶谐波失真, 典型值

    • 二阶谐波失真

    • < -75 dBc (40 MHz ~ 1.5 GHz)

      < -75 dBc (1.5 GHz ~ 3.75 GHz, RSA607A)

    • 二阶谐波失真, 预放开

    • < - 60 dBc , 40 MHz ~ 3.75 GHz, 输入频率

  • 二阶谐波失真侦听 (SHI)

  • +35 dBm, 40 MHz ~ 1.5 GHz, 输入频率

    +35 dBm, 1.5 GHz ~ 3.75 GHz, 输入频率

  • 二阶谐波失真侦听 (SHI), 预放开

  • +15 dBm, 40 MHz ~ 3.75 GHz, 输入频率

  • 显示平均噪声电平 (DANL)

  • (归一化到1 Hz RBW, 使用对数平均检测器)

    频率范围预放开预放开, 典型值预放关, 典型值
    500 kHz 到 1 MHz-138 dBm/Hz-145 dBm/Hz-130 dBm/Hz
    1 MHz 到 25 MHz-153 dBm/Hz-158 dBm/Hz-130 dBm/Hz
    >25 MHz ~ 1 GHz-161 dBm/Hz-164 dBm/Hz-141 dBm/Hz
    >1 GHz ~ 2 GHz-159 dBm/Hz-162 dBm/Hz-141 dBm/Hz
    >2 GHz ~ 3 GHz-156 dBm/Hz-159 dBm/Hz-138 dBm/Hz
    >3 GHz ~ 4.2 GHz, RSA607A- dBm/Hz- dBm/Hz-138 dBm/Hz
    >4.2 GHz ~ 6 GHz，RSA607A-159 dBm/Hz-162 dBm/Hz-147 dBm/Hz
    >6 GHz ~ 7.5 GHz, RSA607A-155 dBm/Hz-158 dBm/Hz-145 dBm/Hz
相位噪声

  • 相噪

  • 偏置1 GHz CF1 GHz CF (典型值)2 GHz CF (典型值)

    6 GHz CF, (RSA607A)

    (典型值)    		10 MHz（典型值）
    10 kHz-94 dBc/Hz-97 dBc/Hz-96 dBc/Hz-94 dBc/Hz-120 dBc/Hz
    100 kHz-94 dBc/Hz-98 dBc/Hz-97 dBc/Hz-96 dBc/Hz-124 dBc/Hz
    1 MHz-116 dBc/Hz-121 dBc/Hz-120 dBc/Hz-120 dBc/Hz-124 dBc/Hz

  • 积分相位 (RMS)，典型值

  • 7.45 x 10-3弧度 @ 1 GHz

    8.24 x 10-3弧度 @ 2 GHz

    9.34 x 10-3弧度 @ 6 GHz

    10 kHz - 10 MHz 积分

杂散响应

  • 残余杂散响应 (基准= -30 dBm, RBW = 1 kHz)

  • <-75 dBm (500 kHz ~ 60 MHz), 典型值

    < -85 dBm (>60 MHz ~ 80 MHz), 典型值

    <-100 dBm（>80 MHz ~ 7.5 GHz），典型值

  • 无杂散响应及信号(镜频抑制)

  • < -65 dBc (10 kHz ~ < 3 GHz, Ref= -30 dBm, Atten = 10 dB, RF 输入电平= -30 dBm, RBW = 10 Hz)

    < -65 dBc (3 GHz ~ 7.5 GHz, Ref= -30dBm, Atten = 10 dB, RF 输入电平= -30 dBm, RBW = 10 Hz)

  • 杂散响应及CF处的信号

  • 偏置≥ 1 MHz

    频率Span ≤40 MHz, 扫描频宽>40 MHz


    		典型值
    1 MHz - 100 MHz
    		-75 dBc
    100 MHz - 3 GHz-72 dBc-75 dBc
    3 GHz - 7.5 GHz (RSA607A)-72 dBc-75 dBc

  • 信号在CF时的杂散响应

  • （100 kHz ≤ 偏置 <1 MHz，频宽=2 MHz）：

    频率 P-TYP(PRI)典型值
    1 MHz - 100 MHz-76 dBc
    100 MHz - 3 GHz-76 dBc
    3 GHz - 7.5 GHz (RSA607A)-74 dBc 1

1电源边带，620-660 kHz：-67 dBc，典型值

  • 杂散响应，CF之外的信号，典型值

  • 频率频宽≤40 MHz, 扫频频宽>40 MHz
    1 MHz – 25 MHz (LF Band)-73 dBc
    25 MHz - 3 GHz-73 dBc
    3 GHz – 7.5 GHz (RSA607A)-73 dBc

  • 信号在IF一半时的杂散响应1

    • RSA603A、RSA607A

    • < 75 dBc, (CF: 30 MHz ~ 3 GHz, Ref = -30 dBm, Atten = 10 dB, RBW = 10 Hz, 频宽 = 10 kHz)

      信号频率 = 2310 MHz, RF输入电平= -30 dBm

    • RSA607A

    • < 77 dBc, (CF 3 G Hz ~ 7.5 GHz, Ref= -30 dBm, Atten = 10 dB, RBW=10 Hz, 频宽=10 kHz)

      RF 输入电平= -30 dBm

1这是 IF 频率一半时的输入信号。

  • 本振馈通到输入连接器, 典型值

  • < -70 dBm, 预放关。

    < -90 dBm, 预放开。

    衰减器 = 10 dB。

采集

  • IF带宽

  • 40 MHz.

  • A/D 转换器

  • 14位, 112 Ms/s。

  • Real-Time IF Acquisition Data

  • 112 Ms/s, 16位整数样点。

ACLR

  • 格式

  • GPS/GLONASS/北斗

  • GPS 天线功率

  • 3 V, 最大100 mA

  • 第一次修复时间, 最大值

  • 锁定时间范围为 2 秒（热启动）至 46 秒(冷启动)。

  • -130 dBm 输入信号功率。

  • 水平位置精度

  • GPS:2.6 m

    Glonass:2.6 m

    北斗:10.2 m

    GPS + Glonass:2.6 m

    GPS + 北斗:2.6 m

    测试条件:24小时静态, -130 dBm, 全部功率

跟踪发生器 (选项04)

  • 跟踪发生器 (选项04)

    • 频率范围

    • 9 kHz ~ 3 GHz (RSA603)

      9 kHz ~ 7.5 GHz (RSA607)

    • 扫描速度, 典型中位数

    • 每次扫描 0.192 秒, 101 点, 50 kHz RBW, 980 ~ 1020 MHz 扫描 (每个点 1.9 mS)

      使用 Panasonic Toughpad FZ-G1, Intel® Core™ i5-5300U 2.3 GHz 处理器, 8 GB RAM, 256 GB SSD, Windows®7 Pro,功率管理设置成 "High Performance"测得。传输增益显示只在屏幕上显示测量数据。

    • 频率分辨率

    • 100 Hz

    • TG输出连接器

    • N型

    • VSWR

    • < 1.8:1, 10 MHz ~ 7.5 GHz, -20 dBm输出电平

    • 最大输出功率

    • -3 dBm,10 MHz ~ 7.5 GHz

    • 输出功率电平设置范围

    • 40 dB, 10 MHz ~ 7.5 GHz

    • 输出功率电平步长长度

    • 1 dB, 10 MHz ~ 7.5 GHz

    • 输出功率电平步长精度

    • ± 0.5 dB

    • 输出电平精度

    • ± 1.5 dB, 10 MHz ~ 7.5 GHz, -20 dBm输出电平

    • 谐波

    • < -22 dBc, ≥20 MHz

    • 非谐波杂散信号

    • < -30 dBc; 来自TG输出频率的杂散信号< 2 GHz

      < -25 dBc; 来自TG输出频率的杂散信号≥ 2 GHz

    • 无损坏的反向功率

    • 40 Vdc, +20 dBm RF

SignalVu-PC 标配测量和性能

  • 标配测量。


  • SignalVu-PC/RSA607A 主要特点

    • 最大频宽

    • 40 MHz 实时

      9 kHz - 3 GHz 扫频

      9 kHz - 7.5 GHz 扫频 (RSA607A)

    • 最大采集时间

    • 2.0 s

    • 最小IQ 分辨率

    • 17.9 ns ( 采集带宽= 40 MHz)

    • 调谐

    • 为下列标准提供了调谐表，其中用基于标准的通道方式表示频率选择。

      蜂窝标准家族: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

      无需牌照的短距离通信: 802.11a/b/j/g/p/n/ac, Bluetooth

      无绳电话: DECT, PHS

      广播: AM, FM, ATSC, DVBT/H, NTSC

      移动无线电, 寻呼机, 其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

  • DPX 频谱显示

    • 频谱处理速率（RBW = Auto，轨迹长度 801）

    • ≤10,000 频谱/秒

    • DPX 位图分辨率

    • 201 像素垂直 x 801 像素水平

    • DPX 三维频谱图最小时间分辨率1

    • 1 ms

      每秒≤10,000 (与频宽无关)

    • 标记信息

    • 幅度，频率，信号密度

    • 100% 检测概率 (POI) 最短信号持续时间, 典型值1

    • 100% POI 最短信号持续时间测试控制器
      27Dell Desktop (Windows® 10 Enterprise, Intel® Core™ i7-4790 CPU, 3.6GHz, 8GB RAM, 256GB 固态硬盘)
      34Dell Desktop (Windows® 7 Enterprise, Intel® Core™ i7-2600 CPU, 3.4GHz, 8GB RAM, 256GB 固态硬盘)
      36Dell Desktop Latitude E6430 (Windows® 10 Enterprise, Intel® Core™ i7-3520M CPU, 2.9GHz, 8GB RAM, 750GB 硬盘)
      35Dell Laptop Precision M4700 (Windows® 8 Enterprise, Intel® Core™ i7-3520M CPU, 2.9GHz, 8GB RAM, 750GB 硬盘)
      37Panasonic ToughPad SAPL-TP-04 (Windows® 7 Pro, Intel® Core™ i5-5300U CPU, 2.3GHz, 8GB RAM, 256GB 固态硬盘)

      DPX 设置: Span=40 MHz, RBW=300 kHz (Auto)

    • 跨度范围（连续处理）

    • 1 kHz ~ 40 MHz

    • 跨度范围（扫描）

    • 直到仪器的最大频率范围

    • 每步驻留时间

    • 5 ms ~ 100 s

    • 轨迹处理

    • 颜色等级位图、+Peak、-Peak、平均值

    • 轨迹长度

    • 801、2401、4001、10401

    • RBW 范围

    • 1 kHz ~ 4.99 MHz

1由于在 Microsoft Windows™ 操作系统下运行的程序执行时间不确定，在主机电脑因其他处理任务负载过重时，可能满足不了这一指标。

  • DPX 三维频谱图显示

    • 轨迹检测

    • + 峰值, - 峰值, 平均值(VRMS)

    • 轨迹长度、内存深度

    • 801（60,000 条轨迹）

      2401（20,000 条轨迹）

      4001（12,000 条轨迹）

    • 每条线的时间分辨率

    • 1 ms ~ 6400 s，用户可以选择

  • 频谱和杂散信号显示

    • 谱线

    • 三条谱线 + 1 条数学谱线 + 1 条三维频谱图谱线用于频谱显示；4 条谱线用于杂散信号显示

    • 谱线函数

    • 正常、平均 (VRMS)、最大保持、最小保持、对数平均

    • 检波器

    • 平均值 (VRMS), 平均值 (对数), CISPR 峰值, +峰值, 仅频谱样点 –峰值; 在启用选项 SVQP 时，CISPR 准峰值和平均值

    • 频谱谱线长度

    • 801、2401、4001、8001、10401、16001、32001 和 64001 点

    • RBW 范围

    • 1.18 Hz ~ 8 MHz，频谱显示

  • 模拟调制分析( 标配)

    • AM 解调精度, 典型值

    • ±2%

      0 dBm中心输入, 载波频率 1 GHz, 1 kHz/5 kHz 输入/调制频率, 10% ~ 60%调制深度

      0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto

    • FM 解调精度, 典型值

    • 跨度的 ±1%

      0 dBm中心输入, 载波频率1 GHz, 400 Hz/1 kHz 输入/调制频率

      0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto

    • PM 解调精度, 典型值

    • ±3%的测量带宽

      0 dBm中心输入, 载波频率 1 GHz, 1 kHz/5 kHz 输入/调制频率

      0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto

  • 信号强度显示画面

    • 信号强度指示灯

    • 位于显示画面右侧

    • 测量带宽

    • 高达 40 MHz、取决于频宽和 RBW 设置

    • 音调类型

    • 可变频率，基于收到的信号强度

扫描速度

  • 全频宽扫描速度

    • 全频宽扫描速度，典型值

    • 5500 MHz/sec (RBW = 1 MHz)

      5300 MHz/sec (RBW = 100 kHz)

      3700 MHz/sec (RBW = 10 kHz)

      950 MHz/sec (RBW = 1 kHz)

      使用 Panasonic Toughpad FZ-G1，Intel® Core™ i5-5300U 2.3 GHz 处理器，8 GB RAM，256 GB SSD，Windows®7 Pro 测得。

      频谱画面只显示屏幕上的测量项目

    • 通过 API 调节阶跃时间

    • 1 ms

SignalVu-PC 应用性能摘要

  • AM/FM/PM 和直接音频测量 (SVAxx-SVPC)

    • 载波频率范围（用于调制和音频测量）

    • （1/2 × 音频分析带宽）至最大输入频率

    • 最大音频频宽

    • 10 MHz

    • FM 测量（调制指数 >0.1）

    • 载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

    • AM 测量

    • 载波功率、音频频率、调制深度（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

    • PM 测量

    • 载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

    • 音频滤波器

    • 低通（kHz）：0.3、3、15、30、80、300 及用户输入，最高 0.9 × 音频带宽

      高通（Hz）：20、50、300、400 及用户输入，最高 0.9 × 音频带宽

      标准：CCITT、C-Message

      去加重 (μs)：25、50、75、750 及用户输入

      文件：用户提供的由幅度/频率对组成的 .TXT 或 .CSV 文件。最多1000 对

      性能特点，典型值条件：除另行指明外，性能：

      调制速率 = 5 kHz

      AM 深度：50%

      PM 偏差 0.628 弧度

       FMAMPM条件
      载波功率精度参阅仪器幅度精度
      载频精度± 0.5 Hz +（发射机频率 × 基准频率误差）参阅仪器频率精度± 0.2 Hz +（发射机频率 × 基准频率误差）FM 偏差：1 kHz / 10 kHz
      调制深度精度不适用± 0.2%+（0.01 * 实测值）不适用速率：1 kHz 至 100kHz
      深度：10% 至 90%
      偏差精度±（1% ×（速率 + 偏差）+ 50 Hz）不适用± 100% *（0.01 +（测得速率/1 MHz））FM 速率：1 kHz 至 1 MHz
      速率精度±0.2 Hz±0.2 Hz±0.2 HzFM 偏差：1 kHz 至 100 kHz
      残余 THD0.10%0.13%0.1%FM 偏差：5 kHz
      速率：1 kHz 至 10 kHz
      深度：50%
      残余 SINAD43 dB58 dB40 dB偏差 5 kHz
      速率：1 kHz 至 10 kHz
      深度：50%

  • APCO P25 测量应用 (SV26xx-SVPC)

    • 测量

    • RF 输出功率、工作频率精度、调制辐射频谱、不想要的杂散辐射、邻道功率比、频率偏差、调制保真度、频率误差、眼图、符号表、符号速率精度、发射机功率和编码器攻击时间、发射机吞吐量延迟、频率偏差随时间变化、功率随时间变化、瞬态频率特点、HCPM 发射机逻辑通道峰值邻道功率比、HCPM 发射机逻辑通道时隙外功率、HCPM 发射机逻辑通道功率包络、HCPM 发射机逻辑通道时间对准、交叉相关标记

    • 调制保真度, 典型值

    • CF = 460 MHz，815 MHz

      C4FM ≤ 1.0%

      HCPM ≤ 0.5%

      HDQPSK ≤ 0.25%

      输入信号电平是为最佳调制保真度优化的。

  • 蓝牙测量应用（SV27xx-SVPC 和 SV31xx-SVPC）

    • 支持的标准

    • Bluetooth® 4.2 基本速率、Bluetooth® 4.2 低能耗、Bluetooth® 4.2 增强数据速率。Bluetooth® 5（在启用 SV31 时）。

    • 测量

    • 峰值功率、平均功率、邻道功率或段内辐射模板、-20 dB带宽、频率误差、调制特点（包括ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比）、频率偏差随时间变化及包级和字节级测量信息、载频 f0、频率偏置（前置码和净荷）、最大频率偏置、频率漂移f1-f0、最大漂移速率 fn-f0 和 fn-fn-5、中心频率偏置表和频率漂移表、带色码的符号表、包头解码信息、眼图、星座图

    • 输出功率（BR 和 LE），典型平均值

    • 支持的测量：平均功率、峰值功率

      电平不确定性：参阅仪器幅度和平坦度指标

      测量范围：信号电平 > –70 dBm

    • 调制特点、典型平均值

    • 支持的测量：ΔF1avg、ΔF2avg、ΔF2avg/ ΔF1avg、ΔF2max%>=115kHz（基本速率）、ΔF2max%>=115kHz（低能耗）

      偏差范围：±280 kHz

      偏差不确定性（0 dBm 时）：

      <2 kHz1+ 仪器频率不确定性（基本速率）

      <3 kHz1+ 仪器频率不确定性（低能耗）

      测量范围：标称通道频率 ±100 kHz

    • 初始载波频率容限 (ICFT)（BR 和 LE），典型平均值

    • 测量不确定性（0 dBm 时）：<1 kHz2+ 仪器频率不确定性

      测量范围：标称通道频率 ±100 kHz

    • 载波频率漂移（BR 和 LE），典型平均值

    • 支持的测量：最大频率偏置、漂移 f1- f0、最大漂移 fn-f0、最大漂移 fn-fn-5（BR 和 LE 50 μs）

      测量不确定性：<1 kHz + 仪器频率不确定性

      测量范围：标称通道频率 ±100 kHz

    • 带内辐射 (ACPR)（BR 和 LE）

    • 电平不确定性：参阅仪器幅度和平坦度指标

1标称功率电平 0 dBm

2标称功率 0 dBm

  • 通用数字调制分析 (SVMxx-SVPC)

    • 调制格式

    • BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM

    • 分析周期

    • 最多 163,500 个采样点

    • 测量滤波器

    • 根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、无

    • 基准滤波器

    • 高斯、升余弦、矩形、IS-95 REF、无

    • 滤波器滚降因数

    • α：0.001 : 1，0.001 步长

    • 测量

    • 星座图、解调 I&Q 随时间变化、误差矢量幅度 (EVM) 随时间变化、眼图、频率偏差随时间变化、幅度误差随时间变化、相位误差随时间变化、信号质量、符号表、格子图

    • 最小符号速率

    • 240 M 符号/秒

      调制的信号必须全部包含在采集带宽内

    • 自适应均衡器

    • 线性均衡器、判定指导均衡器和前馈 (FIR) 均衡器，包括系数适配和可调节收敛速率。支持调制类型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK

    • QPSK 残余 EVM（中心频率 = 2 GHz），典型平均值

    • 0.6 %（100 kHz 符号速率）

      0.8%（1 MHz 符号速率）

      0.8%（10 MHz 符号速率）

      0.8%（30 MHz 符号速率）

      400 个符号测量长度，平均 20 次，归一化基准 = 最大符号幅度

    • 256 QAM 残余 EVM（中心频率 = 2 GHz），典型平均值

    • 0.6 %（10 MHz 符号速率）

      0.7 %（30 MHz 符号速率）

      400 个符号测量长度，平均 20 次，归一化基准 = 最大符号幅度

  • LTE 下行链路 RF 测量 (SV28xx-SVPC)

    • 支持的标准

    • 3GPP TS 36.141 第 12.5 版

    • 支持的帧格式

    • FDD 和 TDD

    • 支持的测量和显示

    • 邻道泄漏比 (ACLR)、频谱辐射模板 (SEM)、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随时间变化以及一级同步信号和二级同步信号的 LTE 星座图（带小区号、群号、段号、RS（参考信号）功率和频率误差）。

    • ACLR 及 E-UTRA 频段（典型值，支持噪声校正）

    • 第 1 邻道 60 dB (RSA607A)

      第 2 邻道 62 dB (RSA607A)

  • 地图绘制 (MAPxx-SVPC)

    • 支持的地图类型

    • Pitney Bowes MapInfo (*.mif), 位图 (*.bmp), Open Street Maps (.osm)

    • 保存的测量结果

    • 测量数据文件（导出的结果）

    • 测量使用的地图文件

    • Google Earth KMZ文件

    • 可以调用的结果文件（轨迹和设置文件）

    • 兼容 MapInfo 的 MIF/MID 文件

  • 脉冲测量 (SVPxx-SVPC)

    • 测量（标称值）

    • 多分段捕获的 Pulse-Ogram™ 瀑布图显示，其中包括各脉冲的幅度与时间及频谱。脉冲频率、Delta 频率、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔（秒）、重复间隔 (Hz)、占空比 (%)、占空比（比率）、纹波 (dB)、纹波 (%)、衰落 (dB)、衰落 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应（时间）、时间标记。

    • 最小检测脉宽，典型值

    • 150 ns

    • 平均开点功率，18 °C ~ 28 °C，典型值

    • ±0.4 dB + 绝对幅度精度

      脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

    • 占空比，典型值

    • ±0.2% 的读数

      脉冲宽 450 ns 或以上, 占空比 .5 ~ .001, 信噪比 ≥ 30 dB。

    • 平均发送功率，典型值

    • ±0.5 dB + 绝对幅度精度

      脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

    • 峰值脉冲功率，典型值

    • ±1.2 dB + 绝对幅度精度

      脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

    • 脉宽，典型值

    • 读数的 ±0.25%

      脉冲宽 450 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

  • 播放记录的信号 (SV56)

    • 播放文件类型

    • RSA306、RSA500 或 RSA600 记录的 R3F

    • 记录文件带宽

    • 40 MHz

    • 文件播放控制

    • 通用：播放、停止、退出播放

      位置：播放开始/结束点可设置在 0-100%

      跳过：规定的跳跃长度为 73 μs 到文件大小的 99%

      实时速率：按记录时间 1:1 比率

      播放循环控制：播放一次，或连续循环

    • 需要的内存

    • 记录信号要求存储器支持 300 MB/s 的写入速率。以实时速率播放记录的文件要求存储器支持 300 MB/s 的读取速率。

  • WLAN测量, 802.11a/b/g/j/p (SV23xx-SVPC)

    • 测量

    • WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系

    • 残余EVM - 802.11a/g/j /p (OFDM), 64-QAM, 典型值

    • 2.4 GHz, 20 MHz带宽:-39 dB

      5.8 GHz, 20 MHz带宽:-38 dB

      输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

    • 残余EVM - 802.11b, CCK-11, 典型值

    • 2.4 GHz, 11 Mbps:1.3 %

      输入信号电平为最佳EVM优化, 平均1,000个码片, BT = .61

  • WLAN测量 802.11n (SV24xx-SVPC)

    • 测量

    • WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系

    • EVM性能 - 802.11n, 64-QAM, 典型值

    • 2.4 GHz, 40 MHz带宽:-38 dB

      5.8 GHz, 40 MHz带宽:-38 dB

      输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

  • WLAN测量 802.11ac (SV25xx-SVPC)

    • 测量

    • WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系

    • EVM性能- 802.11ac, 256-QAM, 典型值

    • 5.8 GHz, 40 MHz带宽:-38 dB

      输入信号电平是为最佳EVM优化的, 平均20个突发, 每个≥16个符号

  • EMC 预一致性检查和故障排除 (EMCVUxx-SVPC)

    • 标准

    • EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G

    • 功能

    • EMC-EMI 显示、附件和限制线设置向导、检查、谐波标记、电平目标、比较谱线、测量环境、报告生成、重新测量点

    • 检波器

    • +峰值、平均值、平均值（对数）、平均值 (VRMS)、CISPR 准峰值、CISPR 峰值、CISPR 平均值、CISPR 对数平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值

    • 限制线

    • 最多 3 条限制线（带相应余量）

    • 分辨率 BW

    • 按照标准设置或由用户规定

    • 驻留时间

    • 按照标准设置或由用户规定

    • 报告格式

    • PDF、HTML、MHT、RTF、XLSX、图像文件格式

    • 附件类型

    • 天线、近场探头、电缆、放大器、限幅器、衰减器、滤波器等

    • 校正格式

    • 增益/损耗常数、增益/损耗表、天线因数

    • 谱线

    • 保存/调出多达 5 条谱线、数学谱线（谱线 1 减去谱线 2）、环境谱线

  • 回波损耗、故障测距和电缆损耗测量

    • 测量

    • 回波损耗、电缆损耗和故障测距(DTF)

    • 频率范围

    • 10 MHz ~ 3 GHz (RSA603A)

      10 MHz ~ 7.5 GHz (RSA607A)

    • 扫描速度1

    • 5 ms/点, 回波损耗测量

      5 ms/点, 故障测距

      5 ms/点, 电缆损耗测量

    • 频率分辨率

    • 500 Hz

    • 回波损耗测量误差

    • 0 ~ 15 dB 回波损耗: ±0.5 dB

      15 ~ 25 dB 回波损耗: ±1.5 dB

    • 25 ~ 35 dB回波损耗: ±4.0 dB

    • 14 dB回波损耗时的回波损耗测量误差

    • 10 MHz ~ 6.8 GHz 时±1.5 dB

      6.8 GHz ~ 7.5 GHz 时 ±3.0 dB

    • 回波损耗测量范围

    • 50 dB

    • 抗干扰能力

    • 以下条件时回波损耗测量误差落在规范范围内:

      +5 dBm 干扰源功率, 测量点 800 kHz 范围内

      +5 dBm 干扰源功率，距测量点 800 kHz 以上

      (高功率测试电平。精度评估中不包括干扰源。)

    • 故障测距范围

    • 1500 m 或 15 dB 单向电缆损耗, 用户自定义

    • 最大范围与电缆速度系数和频率步长的函数关系如下:



    • Where:

      Vp= Cable velocity factor relative to the speed of light

      c = Speed of light (m/s)

      Fstart= Sweep start frequency (Hz)

      Fstop= Sweep stop frequency (Hz)

      N = number of sweep points

    • 故障测距分辨率

    • RSA603A, (RG-58Vp=0.66): 0.03 m (用户自定义)

      RSA607A, (RG-58Vp=0.66): 0.01 m (用户自定义)

      Minimum resolution is a function of the cable velocity factor and the frequency step size as follows:



    • or



1201 点扫描，使用 Panasonic Toughpad FZ-G1, Intel® Core™ i5-5300U 2.3GHz 处理器, 8GB RAM, 256GB SSD, Windows®7 Pro 测量。回波损耗、电缆损耗或故障测距显示是纯屏幕上测量指标。

28 伏特噪声源驱动

  • 28 伏特噪声源驱动输出

    • 输出电平

    • 28 VDC @ 140 mA

    • 输出电压打开/关闭时间

    • 打开：100 μS

      关闭：500 μS

输入和输出端口

  • 输入、输出和接口

    • RF 输入

    • N型, 孔式

    • 外部频率参考输入

    • BNC, 孔式

    • 触发/同步输入

    • BNC, 孔式

    • 跟踪发生器源输出

    • N型, 孔式

    • GPS 天线

    • SMA, 孔式

    • USB 设备端口

    • USB 3.0 – A 型

    • USB状态LED

    • LED, 双色红/绿

      LED状态:

      红灯常亮:使用USB电源或复位

      绿灯常亮:已初始化, 可以使用

      绿灯闪烁:把数据传送到主机


安装要求

  • 最大功耗(全装上)

  • RSA600A:最大45 W。

  • 涌入电流

  • 2 A peak最大值, 25 °C (77 °F)时, ≤ 5次开关机, 产品关闭至少30秒后。

  • 散热间隙

  • 底部，顶部

    6.3 毫米（0.25 英寸）

    侧面

    0 毫米（0 英寸）

    后面：38.1 毫米（1.5 英寸）

物理特点

  • 物理特点

    • 高度

    • 75.0毫米(2.95英寸)

    • 宽度

    • 222.3毫米(8.75英寸)

    • 深度

    • 358.6毫米(14.12英寸)

    • 净重

    • 2.79公斤(6.15磅)

环境和安全

  • 温度

    • 工作

    • -10 ℃到+55 ℃ (-10.00 ℃到+55.00 ℃)

    • 非工作状态

    • -51 ℃到+71 ℃ (-51.11 ℃到+71.11 ℃)

  • 湿度


    • MIL-PRF-28800F Class 2

      工作状态：

      +10 °C ~ 30 °C (+50 °F ~ 86 °F)温度范围内5% ~ 95±5%RH (相对湿度)

      +30 °C ~ 40 °C (+86 °F ~ 104 °F)时5% ~ 75±5%相对湿度

      +40 °C ~ +55 °C (+86 °F ~ +131 °F)时5% ~ 45±5%相对湿度

      <10 °C (+50 °F) 湿度不能控制，无冷凝

  • 海拔高度

    • 工作

    • 最高3000米(9,842英尺)

    • 非工作状态

    • 最高12000米(39,370英尺)

动态

  • 振动

    • 工作

    • 泰克Class 3随机振动测试, 0.31 GRMS:5-500 Hz, 3个轴, 每个轴10分钟

    • 未工作时

    • MIL-PRF-28800F Class 3

      2.06 GRMS, 5 500 Hz, 每个轴10分钟, 3个轴(总共30分钟)

  • 冲击

    • 工作

    • 测试方法依据军事标准MIL-PRF-28800F 1-4

    • 未工作时

    • 超过军事标准MIL-PRF-28800F的要求

  • 处理和运输

    • 台式机处理, 工作时

    • MIL-PRF-28800F Class 3

    • 运输中跌落, 未工作时

    • MIL-PRF-28800F Class 2
