USB实时频谱分析仪RSA503A—

USB实时频谱分析仪RSA503A
产品编号：14063

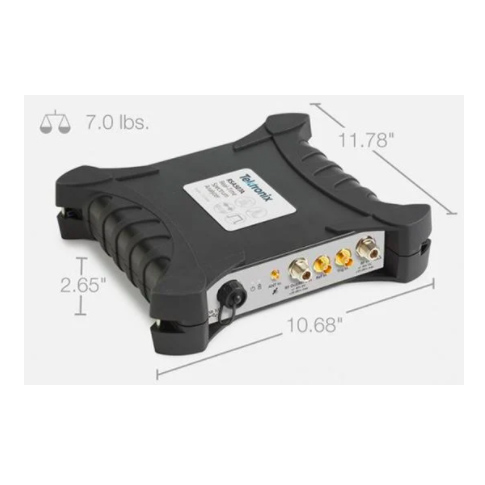

产品名称：USB实时频谱分析仪
产品型号：RSA503A
订货编号：
市场价：¥70610.00
促销价：
状态：
产地：美国泰克
简要参数：

USB实时频谱分析仪，频率范围9kHz～3.0GHz，测量范围-160dBm～+20dBm，40MHz采集带宽，100%检测概率捕获持续时间最短27μs的信号，高速全频宽扫描（25.0GHz/秒），标准GPS/GLONASS/北斗接收机，内置电池，标配应用编程接口，可选配跟踪发生器。
人气：1125

技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规范适用于所有型号。

频率

频率范围
- RSA503A
- 9 kHz 至 3 GHz
- RSA507A
- 9 kHz 至 7.5 GHz
- RSA513A
- 9 kHz 至 13.6 GHz
- RSA518A
- 9 kHz 至 18.0 GHz

频率标记读数精度
±(RE × MF + 0.001 × 频宽) Hz
RE:基准频率误差
MF:标记频率 [Hz]

基准频率精度
- 校准时初始精度 (预热 30 分钟)
- ±1 x 10-6
- 第一年老化, 典型值
- ±1 x 10-6 (1年)
- 累积误差(初始精度 + 温度 + 老化), 典型值
- 3 x 10-6 (1年)
- 温度漂移
- ±0.9 x 10-6 (-10 ~ 60 °C)
- 外部基准输入
- BNC 连接器, 50 Ω 标称值
- 外部基准输入频率
- 1 ~ 20 MHz 时每 1 MHz，外加以下频率: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz, 19.6608 MHz。
  输入信号上的杂散电平在100 kHz偏置范围内必须低于-80 dBc，以避免屏幕上的杂散信号。
- 外部基准输入范围
- ± 5 ppm
- 外部基准输入电平
- -10 ~ +10 dBm

GNSS

- 锁定到 GNSS 时的精度1
- ±0.025 ppm2
- GNSS 天线断开时的 GNSS 培训精度3，4
- ±0.025 ppm5
  ±0.08 ppm6

1使用 GPS 系统测试。

2要在使用时达到 ±0.025ppm 的稳定性，设备必须在初始开箱后连续运行 2 至 5 天。

3使用 GPS 系统测试。

4适用于 GNSS 培训后在温度限制范围内（请参阅脚注 5 和 6）连续运行 24 小时。如果自上次培训后以 GNSS 培训模式操作 24 小时以上，请参阅累积误差规格。

5适用于培训后在低于 3 °C 环境温度变化下。

6适用于培训后在低于 10 °C 环境温度变化下。

RF 输入

RF 输入
- RF 输入阻抗
- 50 Ω
- RF VSWR (RF 衰减 = 20 dB)，典型值
- < 1.2（10 MHz 至 3 GHz)
  < 1.5（>3 GHz 至 7.5 GHz)
  <1.9（>7.5 GHz 至 18 GHz)
- RF VSWR 前置放大器开，RSA503A和RSA507A，典型值
- < 1.5（10 MHz 至 6 GHz，RF 衰减 = 10 dB，前置放大器开）
  < 1.7（> 6 GHz 至 7.5 GHz，RF 衰减 = 10 dB，前置放大器开）
  <1.9（>7.5 GHz 至 18 GHz，RF 衰减 = 10 dB，前置放大器开）

最大 RF 输入电平
- 最大 DC 电压
- ±40 V（RF 输入）
- 最大安全输入功率
- +33 dBm（RF 输入，10 MHz 至 18.0 GHz，RF 衰减 ≥ 20 dB）
  +13 dBm（RF 输入, 9 kHz ~ 10 MHz， RF 衰减 ≥ 20 dB）
  +20 dBm（RF 输入，RF 衰减 < 20 dB）
- 最大安全输入功率（前置放大器开）
- +33 dBm（RF 输入，10 MHz 至 18.0 GHz，RF 衰减 ≥ 20 dB）
  +13 dBm（RF 输入, 9 kHz ~ 10 MHz， RF 衰减 ≥ 20 dB）
  +20 dBm（RF 输入，RF 衰减 < 20 dB）
- 最大可测量输入功率
- +30 dBm（RF 输入，≥10 MHz 至 Fmax，RF 自动衰减）
  +20 dBm（RF 输入，<10 MHz，RF 自动衰减）

输入RF衰减器
0 dB ~ 51 dB (1 dB步进)

幅度和RF

幅度和 RF 平坦度

参考电平设置范围
-170 dBm 至 +40 dBm，0.1 dB 步长，（标准 RF 输入）
频率响应，18 ℃ 至 28 ℃（在 10 dB RF 衰减器设置下）

所有中心频率上的幅度精度
中心频率范围	18 ⁰C 至 28 ⁰C
9 kHz ≤ 3.0 GHz	±0.8 dB
> 3 GHz – 7.5 GHz (RSA507A）	±1.5 dB
>7.5 GHz 至 13.6 GHz (RSA513A/RSA518A)	±1.55 dB
>13.6 GHz 至 18.0 GHz (RSA518A)	±1.55 dB

所有中心频率时的幅度精度 – 前置放大器开（18 ℃ 至 28 ℃，10 dB RF 衰减器）
中心频率范围
18 ⁰C 至 28 ⁰C
200 kHz 至 ≤3.0 GHz ±1.0 dB
> 3 GHz 至 7.5 GHz ±1.75 dB
>7.5 GHz 至 13.6 GHz ±2.0 dB
>13.6 GHz 至 18.0 GHz ±2.0 dB
前置放大器增益
27 dB，2 GHz
21 dB @ 6 GHz (RSA507A)
25 dB @ 10 GHz (RSA513A)
25 dB @ 15 GHz (RSA518A)

中心频率范围	18 ⁰C 至 28 ⁰C
200 kHz 至 ≤3.0 GHz	±1.0 dB
> 3 GHz 至 7.5 GHz	±1.75 dB
>7.5 GHz 至 13.6 GHz	±2.0 dB
>13.6 GHz 至 18.0 GHz	±2.0 dB

通道响应（幅度和相位偏差），典型值

对于这些规格，请使用适用于最大 CW 幅度检验精度的平顶窗口，其中 RF 衰减器设置为 10 dB。

特征		说明
测量中心频率	频宽	幅度平坦度，典型值	幅度平坦度，RMS，典型值	相位线性度，RMS，典型值
9 kHz 至 40 MHz	≤40 MHz 1	±1.0 dB	0.60 dB
>40 MHz 至 4.0 GHz	≤20 MHz	±0.10 dB	0.08 dB	0.3°
>4 GHz 至 7.5 GHz	≤20 MHz	±0.35 dB	0.20 dB	0.7°
>7.5 GHz 至 13.6 GHz	≤20 MHz	±0.35 dB	0.20 dB	0.7°
>13.6 GHz 至 18.0 GHz	≤20 MHz	±0.35 dB	0.20 dB	0.7°
>40 MHz 至 4 GHz	≤40 MHz	±0.35 dB	0.14 dB	0.8°
>4 GHz 至 7.5 GHz	≤40 MHz	±0.40 dB	0.20 dB	1.0°
>7.5 GHz 至 13.6 GHz	≤40 MHz	±0.60 dB	0.40 dB	1.5°
>13.6 GHz 至 18.0 GHz	≤40 MHz	±0.60 dB	0.40 dB	1.5°

1频宽范围不能超过仪器的频率下限

触发

触发/同步输入, 典型值
电压范围:TTL, 0.0 V ~ 5.0 V
触发电平(Schmitt触发):
正向阈值电压:最小1.6 V, 最大2.1 V
负向阈值电压:最小1.0 V, 最大1.35 V
阻抗:10 k欧姆, 使用肖特基钳0 V, +3.4 V

外部触发定时不确定度
>20 MHz ~ 40 MHz采集带宽:±250 ns
不确定度会随着采集带宽下降而提高。

功率触发
- 功率触发, 典型值
- 量程：距基准电平0 dB ~ -50 dB, 触发电平高于噪底> 30 dB。
  类型:上升沿或下降沿
  触发重新准备时间:≤ 100 μs
- 功率触发位置定时不确定度
- >20 MHz ~ 40 MHz采集带宽:±250 ns
  不确定度随着采集带宽下降而提高。
- 功率触发电平精度
- ±1.5 dB, CW信号, 调谐中心频率, 触发电平高于噪底> 30 dB。
  这个指标外加SA模式的整体幅度精度不确定度。

噪声和失真

注：除另行指明外，所有噪声和失真测量都在预放关闭的情况下进行。

3 阶互调制侦听 (TOI)
+14 dBm @ 2.130 GHz

三阶互调制侦听 (TOI)，
- 前置放大器关，典型值
- +17 dBm（9 kHz 至 25 MHz）
  +15 dBm（25 MHz 至 3 GHz）
  +15 dBm（3 GHz 至 4 GHz，RSA507A）
  +10 dBm（4 GHz 至 7.5 GHz，RSA507A）
  +15 dBm（7.5 GHz 至最大 CF GHz，RSA513A/RSA518A）
- 前置放大器开，典型值
- -20 dBm（9 kHz 至 25 MHz）
  -15 dBm（25 MHz 至 3 GHz）
  -15 dBm（3 GHz 至 4 GHz，RSA507A ）
  -20 dBm（4 GHz 至 7.5 GHz，RSA507A）
  -15 dBm（7.5 GHz 至最大 CF，RSA513A/RSA518A）

三阶互调制失真
-78 dBc @ 2.130 GHz
射频输入处的每个信号电平 -25 dBm。2 MHz 音调隔离。衰减器 = 0，基准电平 = -20 dBm。

三阶互调制失真
- 前置放大器关，典型值
- < -70 dBc（10 kHz 至 25 MHz）
  < -80 dBc（25 MHz 至 3 GHz）
  < -80 dBc（3 GHz 至 4 GHz，RSA507A）
  < -70 dBc（4 GHz 至 7.5 GHz，RSA507A）
  < -80 dBc（7.5 GHz 至最大 CF，RSA513A/RSA518A）
  射频输入处的每个信号电平 -25 dBm。2 MHz 音调隔离。衰减器 = 0，基准电平 = -20 dBm。
- 前置放大器开，典型值
- < -70 dBc（9 kHz 至 25 MHz）
  < -80 dBc（25 MHz 至 3 GHz）
  < -80 dBc（3 GHz 至 4 GHz，RSA507A）
  < -70 dBc（4 GHz 至 7.5GHz，RSA507A）
  < -80 dBc（7.5 GHz 至最大 CF，RSA513A/RSA518A）
  RF 输入上每个信号电平 -55 dBm。2 MHz 音调隔离。衰减器 = 0，基准电平 = -50 dBm。

二阶谐波失真，典型值
- 二阶谐波失真
- < -75 dBc（40 MHz 至 1.5 GHz）
  < -75 dBc（1.5 GHz 至 3.75 GHz，RSA507A）
  <-75 dBc（3.75 GHz 至 6.8 GHz，RSA513A）
  <-75 dBc（6.8 GHz 至 9 GHz，RSA518A）
- 二阶谐波失真，前置放大器开
- < - 60 dBc（40 MHz 至 15.9 GHz），输入频率
二阶谐波失真侦听 (SHI)
+35 dBm（40 MHz 至 1.5 GHz）
+35 dBm（1.5 GHz 至 9 GHz）
二阶谐波失真侦听 (SHI)，前置放大器开
+5 dBm（40 MHz 至 15.9 GHz），输入频率

显示平均噪声电平 (DANL)

（标准化为 1 Hz RBW，使用对数平均检测器）

对于 RSA503A 和 RSA507A：

频率范围	前置放大器开	前置放大器开，典型值	前置放大器关，典型值
500 kHz 至 1 MHz	-138 dBm/Hz	-145 dBm/Hz	-130 dBm/Hz
1 MHz 至 25 MHz	-153 dBm/Hz	-158 dBm/Hz	-130 dBm/Hz
>25 MHz 至 1 GHz	-161 dBm/Hz	-164 dBm/Hz	-141 dBm/Hz
>1 GHz 至 2 GHz	-159 dBm/Hz	-162 dBm/Hz	-141 dBm/Hz
>2 GHz 至 3 GHz	-156 dBm/Hz	-159 dBm/Hz	-138 dBm/Hz
>3 GHz 至 4 GHz，RSA507A	-153 dBm/Hz	-156 dBm/Hz	-138 dBm/Hz
>4 GHz 至 6 GHz，RSA507A	-159 dBm/Hz	-162 dBm/Hz	-147 dBm/Hz
>6 GHz 至 7.5 GHz，RSA507A	-155 dBm/Hz	-158 dBm/Hz	-145 dBm/Hz

对于 RSA513A 和 RSA518A：

频率范围	前置放大器开	前置放大器开，典型值
500 kHz 至 1 MHz	-138 dBm/Hz	-145 dBm/Hz
1 MHz 至 25 MHz	-153 dBm/Hz	-158 dBm/Hz
>25 MHz 至 1 GHz	-158 dBm/Hz	-161 dBm/Hz
>1 GHz 至 2 GHz	-156 dBm/Hz	-159 dBm/Hz
>2 GHz 至 2.75 GHz	-153 dBm/Hz	-157 dBm/Hz
>2.75 GHz 至 4 GHz	-149 dBm/Hz	-152 dBm/Hz
>4 GHz 至 6 GHz	-155 dBm/Hz	-159 dBm/Hz
>6 GHz 至 7.5 GHz	-151 dBm/Hz	-155 dBm/Hz
>7.5 GHz 至 14 GHz	-161 dBm/Hz	-165 dBm/Hz
>14 GHz 至 14.8 GHz	-159 dBm/Hz	-165 dBm/Hz
>14.8 GHz 至 15.2 GHz	-157 dBm/Hz	-161 dBm/Hz
>15.2 GHz 至 17.65 GHz	-159 dBm/Hz	-165 dBm/Hz
>17.65 GHz 至 18.0 GHz	-157 dBm/Hz	-161 dBm/Hz

相噪

相位噪声

偏置	10 kHz	100 kHz	1 MHz
1 GHz CF	-94 dBc/Hz	-94 dBc/Hz	-116 dBc/Hz
10 MHz，典型值（RSA503A，RSA507A）	-120 dBc/Hz	-124 dBc/Hz	-124 dBc/Hz
1 GHz CF（典型值）	-97 dBc/Hz	-98 dBc/Hz	-121 dBc/Hz
2 GHz CF（典型值）	-96 dBc/Hz	-97 dBc/Hz	-120 dBc/Hz
6 GHz CF，典型值 (RSA507A)	-94 dBc/Hz	-96 dBc/Hz	-120 dBc/Hz
10 GHz，典型值（RSA513A，RSA518A）	-89 dBc/Hz	-90 dBc/Hz	-113 dBc/Hz
15 GHz，典型值（RSA513A，RSA518A）	-86 dBc/Hz	-87 dBc/Hz	-110 dBc/Hz

杂散响应

残余杂散响应（基准= -30 dBm，RBW = 1 kHz）
<-75 dBm（500 kHz 至 60 MHz），典型值
< -85 dBm（>60 MHz 至 80 MHz），典型值
<-100 dBm（> 80 MHz 至最大 CF），典型值
（例外：<-90 dBm（13.78 GHz 至 13.94 GHz））

无杂散响应及信号（图像抑制）
< -65 dBc（适用于 RSA513/518A）（10 kHz 至 Max CF，参考 = -20 dBm，衰减 = 10 dB，RF 输入电平 = -20 dBm，RBW = 10 Hz）
< -63 dBc（适用于 RSA503A/507A）（10 kHz 至 Max CF，参考 = -20 dBm，衰减 = 10 dB，RF 输入电平 = -20 dBm，RBW = 10 Hz）

信号在 CF 时的杂散响应

偏置 ≥ 1 MHz

频率	频宽 ≤ 40MHz，扫描频宽 >40 MHz
		典型值
1 MHz - 100 MHz	--	-75 dBc
100 MHz - 3 GHz	-72 dBc	-75 dBc
3 GHz - 7.5 GHz (RSA507A)	-72 dBc	-75 dBc
7.5 GHz 至 13.6 GHz (RSA513A/RSA518A)	-72 dBc	-75 dBc
13.6 GHz 至 18.0 GHz (RSA518A)	-72 dBc	-75 dBc

信号在 CF 时的杂散响应
（150 kHz ≤ 偏置 <1 MHz，频宽 = 2 MHz）：
频率典型值
1 MHz - 100 MHz -70 dBc
100 MHz - 3 GHz -70 dBc
3 GHz - 7.5 GHz (RSA507A) -70 dBc
7.5 GHz - 13.6 GHz (RSA513A/RSA518A) -64 dBc
13.6 GHz - 18.0 GHz (RSA518A) -64 dBc

频率	典型值
1 MHz - 100 MHz	-70 dBc
100 MHz - 3 GHz	-70 dBc
3 GHz - 7.5 GHz (RSA507A)	-70 dBc
7.5 GHz - 13.6 GHz (RSA513A/RSA518A)	-64 dBc
13.6 GHz - 18.0 GHz (RSA518A)	-64 dBc

CF 之外的信号时的杂散响应，典型值

频率	频宽 ≤ 40 MHz，扫频频宽 40 MHz
1 MHz - 25 MHz（LF 频段）	-73 dBc
25 MHz – 3 GHz	-73 dBc
3 GHz – 7.5 GHz (RSA507A)	-73 dBc
7.5 GHz - 13.6 GHz (RSA513A/RSA518A)	-73 dBc
13.6 GHz - 18.0 GHz (RSA518A)	-73 dBc

信号在 IF 一半时的杂散响应1
< 75 dBc，（CF：30 MHz 至最大 CF，参考 = -20 dBm，衰减 = 10 dB，RBW = 10 Hz，频宽 = 10 kHz）
信号频率 = 2310 MHz，RF 输入电平 = -20 dBm

1这是 IF 频率一半时的输入信号。

本振馈通到输入连接器, 典型值
< -70 dBm, 预放关。
< -90 dBm, 预放开。
衰减器 = 10 dB。

采集

IF带宽
40 MHz.

A/D 转换器
14位, 112 Ms/s。

Real-Time IF Acquisition Data
112 Ms/s, 16位整数样点。

ACLR

格式
GPS/GLONASS/北斗

GPS 天线功率
3 V, 最大100 mA

第一次修复时间，最大值
锁定时间范围为从 2 秒（热启动）到 46 秒（冷启动）。
-130 dBm 输入信号功率。

水平位置精度
GPS:2.6 m
Glonass:2.6 m
北斗:10.2 m
GPS + Glonass:2.6 m
GPS + 北斗:2.6 m
测试条件:24小时静态, -130 dBm, 全部功率

跟踪发生器 (选项04)

跟踪发生器（选项 04）
- 频率范围
- 10 MHz 至 3 GHz (RSA503)
  10 MHz 至 7.5 GHz (RSA507A/513A/518A)
- 扫描速度，典型中位数
- 每次扫描 0.192 秒，101 点，50 kHz RBW，980 至 1020 MHz 扫描（每个点 1.9 mS）
  使用搭配 i7 处理器和 Windows® 7Pro 操作系统的 Dell Latitude E5540 测量传输增益只在屏幕上显示为测量数据。
- 频率分辨率
- 100 Hz
- TG 输出连接器
- N 型
- VSWR
- < 1.8:1，10 MHz 至 7.5 GHz，-20 dBm 输出电平
- 最大输出功率
- -3 dBm,10 MHz 至 7.5 GHz
- 输出功率电平设置范围
- 40 dB，10 MHz 至 7.5 GHz
- 输出功率电平步长长度
- 1 dB，10 MHz 至 7.5 GHz
- 输出功率电平步长精度
- ± 0.5 dB
- 谐波
- < -22 dBc，≥20 MHz
- 非谐波杂散信号
- < -30 dBc；来自 TG 输出频率的杂散信号 < 2 GHz
  < -25 dBc；来自 TG 输出频率的杂散信号 ≥ 2 GHz
- 无损坏的反向功率
- 40 Vdc，+20 dBm RF

SignalVu-PC标配测量和性能

标配测量。

通用信号分析
频谱分析仪	1 kHz 至 18.0 GHz 频宽三条光迹外加数学光迹和三维频谱图光迹 5 个标记，包括功率、相对功率、积分功率、功率密度和 dBc/Hz 功能
DPX 频谱/频谱图	实时显示频谱，在 40 MHz 频宽中以 100% 检测概率检测最长 15 μs 信号
幅度、频率、相位随时间变化、RF I 和 Q 随时间变化	基本矢量分析功能
时间概况/导航器	可以方便地设置采集和分析时间，在多个域中进行深入分析
频谱图	使用二维或三维瀑布图分析和再分析信号
AM/FM 收听	收听 FM 和 AM 信号，并记录到文件中
模拟调制分析
AM、FM、PM 分析	测量关键 AM、FM、PM 参数
射频测量
杂散信号测量	用户自定义极限行和区域在整个仪器范围内提供了自动频谱违规测试功能。可以保存和调用四条谱线；CISPR 准峰值和平均值检测器可以与选项 SVQP 配合使用。
频谱辐射模板	用户自定义模板或特定标准模板
占用带宽	测量 99% 功率、-xdB 下降点
通道功率和 ACLR	可变通道和相邻/交替通道参数
MCPR	完善灵活的多通道功率测量
CCDF	互补累积分布函数，绘制信号电平统计变化图

SignalVu-PC/RSA507A 主要特点
- 最大频宽
- 40 MHz 实时
  9 kHz - 3 GHz 扫描 (RSA503A)
  9 kHz - 7.5 GHz 扫描 (RSA507A)
  9 kHz - 13.6 GHz扫描 (RSA513A)
  9 kHz - 18.0 GHz 扫描 (RSA518A)
- 最大采集时间
- 2.0 s
- 最小 IQ 分辨率
- 17.9 ns（采集带宽 = 40 MHz)
- 调谐
- 为下列标准提供了调谐表，其中用基于标准的通道方式表示频率选择。
  蜂窝标准家族：AMPS，NADC，NMT-450，PDC，GSM，CDMA，CDMA-2000，1xEV-DO WCDMA，TD-SCDMA，LTE，WiMax
  无牌照的短距离通信：802.11a/b/j/g/p/n/ac，Bluetooth
  无绳电话：DECT，PHS
  广播：AM，FM，ATSC，DVBT/H，NTSC
  移动无线电，寻呼机和其他：GMRS/FRS、iDEN、FLEX、P25、PWT、SMR、WiMax

DPX 频谱显示
- 频谱处理速率（RBW = 自动，轨迹长度 801）
- ≤10,000 频谱/秒
- DPX 位图分辨率
- 201 像素垂直 x 801 像素水平
- DPX 三维频谱图最小时间分辨率1
- 1 ms
  每秒 ≤10,000（与频宽无关）
- 标记信息
- 幅度，频率，信号密度
- 以 100% 侦听概率 (POI) 检测的最小信号时长，典型值
- 15μs 至 40 MHz 频宽
- 频宽范围（连续处理）
- 1 kHz 至 40 MHz
- 频宽范围（扫描）
- 直到仪器的最大频率范围
- 每步驻留时间
- 50 ms - 100 s
- 轨迹处理
- 颜色等级位图、+Peak、-Peak、平均值
- 轨迹长度
- 801、2401、4001、10401
- RBW 范围
- 1 kHz 至 4.99 MHz

1由于在 Microsoft Windows™ 操作系统下运行的程序执行时间不确定，在主机电脑因其他处理任务负载过重时，可能满足不了这一指标。

DPX 三维频谱图显示
- 轨迹检测
- + 峰值, - 峰值, 平均值(VRMS)
- 轨迹长度、内存深度
- 801（60,000 条轨迹）
  2401（20,000 条轨迹）
  4001（12,000 条轨迹）
- 每条线的时间分辨率
- 1 ms ~ 6400 s，用户可以选择

频谱和杂散信号显示
- 谱线
- 三条谱线 + 1 条数学谱线 + 1 条三维频谱图谱线用于频谱显示；4 条谱线用于杂散信号显示
- 谱线函数
- 正常、平均 (VRMS)、最大保持、最小保持、对数平均
- 检波器
- 平均值 (VRMS), 平均值 (对数), CISPR 峰值, +峰值, 仅频谱样点 –峰值; 在启用选项 SVQP 时，CISPR 准峰值和平均值
- 频谱谱线长度
- 801、2401、4001、8001、10401、16001、32001 和 64001 点
- RBW 范围
- 1.18 Hz ~ 8 MHz，频谱显示

模拟调制分析( 标配)
- AM 解调精度, 典型值
- ±2%
  0 dBm中心输入, 载波频率 1 GHz, 1 kHz/5 kHz 输入/调制频率, 10% ~ 60%调制深度
  0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto
- FM 解调精度, 典型值
- 跨度的 ±1%
  0 dBm中心输入, 载波频率1 GHz, 400 Hz/1 kHz 输入/调制频率
  0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto
- PM 解调精度, 典型值
- ±3%的测量带宽
  0 dBm中心输入, 载波频率 1 GHz, 1 kHz/5 kHz 输入/调制频率
  0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto

SignalVu-PC应用性能摘要

AM/FM/PM 和直接音频测量 (SVAxx-SVPC)

载波频率范围（用于调制和音频测量）
（1/2 × 音频分析带宽）至最大输入频率
最大音频频宽
10 MHz
FM 测量（调制指数 >0.1）
载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
AM 测量
载波功率、音频频率、调制深度（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
PM 测量
载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声
音频滤波器

低通（kHz）：0.3、3、15、30、80、300 及用户输入，最高 0.9 × 音频带宽

高通（Hz）：20、50、300、400 及用户输入，最高 0.9 × 音频带宽

标准：CCITT、C-Message

去加重 (μs)：25、50、75、750 及用户输入

文件：用户提供的由幅度/频率对组成的 .TXT 或 .CSV 文件。最多1000 对

性能特点，典型值	条件：除另行指明外，性能：调制速率 = 5 kHz AM 深度：50% PM 偏差 0.628 弧度
	FM	AM	PM	条件
载波功率精度	参阅仪器幅度精度
载频精度	± 0.5 Hz +（发射机频率 × 基准频率误差）	参阅仪器频率精度	± 0.2 Hz +（发射机频率 × 基准频率误差）	FM 偏差：5 kHz / 100 kHz
调制深度精度	不适用	± 0.2%+（0.01 * 实测值）	不适用	速率：5 kHz 深度：50%
偏差精度	±（1% ×（速率 + 偏差）+ 50 Hz）	不适用	± 100% *（0.01 +（测得速率/1 MHz））	FM 偏差：100 kHz
速率精度	±0.2 Hz	±0.2 Hz	±0.2 Hz	FM 偏差：5 kHz / 100 kHz
残余 THD	0.10%	0.16%	0.1%	FM 偏差：5 kHz / 100 kHz 速率：1 kHz
残余 SINAD	43 dB	56 dB	40 dB	FM 偏差 5 kHz FM 偏差 100 kHz 速率：1 kHz

APCO P25 测量应用 (SV26xx-SVPC)
- 测量
- RF 输出功率、工作频率精度、调制辐射频谱、不想要的杂散辐射、邻道功率比、频率偏差、调制保真度、频率误差、眼图、符号表、符号速率精度、发射机功率和编码器攻击时间、发射机吞吐量延迟、频率偏差随时间变化、功率随时间变化、瞬态频率特点、HCPM 发射机逻辑通道峰值邻道功率比、HCPM 发射机逻辑通道时隙外功率、HCPM 发射机逻辑通道功率包络、HCPM 发射机逻辑通道时间对准、交叉相关标记
- 调制保真度, 典型值
- C4FM ≤ 1.0%
  HCPM ≤ 0.5%
  HDQPSK ≤ 0.25%
  输入信号电平是为最佳调制保真度优化的。

蓝牙测量应用（SV27xx-SVPC 和 SV31xx-SVPC）
- 支持的标准
- Bluetooth® 4.2 基本速率、Bluetooth® 4.2 低能耗、Bluetooth® 4.2 增强数据速率。Bluetooth® 5（在启用 SV31 时）。
- 测量
- 峰值功率、平均功率、邻道功率或段内辐射模板、-20 dB带宽、频率误差、调制特点（包括ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比）、频率偏差随时间变化及包级和字节级测量信息、载频 f0、频率偏置（前置码和净荷）、最大频率偏置、频率漂移f1-f0、最大漂移速率 fn-f0 和 fn-fn-5、中心频率偏置表和频率漂移表、带色码的符号表、包头解码信息、眼图、星座图
- 输出功率（BR 和 LE），典型平均值
- 支持的测量：平均功率、峰值功率
  电平不确定性：参阅仪器幅度和平坦度指标
  测量范围：信号电平 > –70 dBm
- 调制特点、典型平均值
- 支持的测量：ΔF1avg、ΔF2avg、ΔF2avg/ ΔF1avg、ΔF2max%>=115kHz（基本速率）、ΔF2max%>=115kHz（低能耗）
  偏差范围：±280 kHz
  偏差不确定性（0 dBm 时）：
  <2 kHz1+ 仪器频率不确定性（基本速率）
  <3 kHz1+ 仪器频率不确定性（低能耗）
  测量范围：标称通道频率 ±100 kHz
- 初始载波频率容限 (ICFT)（BR 和 LE），典型平均值
- 测量不确定性（0 dBm 时）：<1 kHz2+ 仪器频率不确定性
  测量范围：标称通道频率 ±100 kHz
- 载波频率漂移（BR 和 LE），典型平均值
- 支持的测量：最大频率偏置、漂移 f1- f0、最大漂移 fn-f0、最大漂移 fn-fn-5（BR 和 LE 50 μs）
  测量不确定性：<1 kHz + 仪器频率不确定性
  测量范围：标称通道频率 ±100 kHz
- 带内辐射 (ACPR)（BR 和 LE）
- 电平不确定性：参阅仪器幅度和平坦度指标

1标称功率电平 0 dBm

2标称功率 0 dBm

通用数字调制分析 (SVMxx-SVPC)
- 调制格式
- BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM
- 分析周期
- 最多 163,500 个采样点
- 测量滤波器
- 根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、无
- 基准滤波器
- 高斯、升余弦、矩形、IS-95 REF、无
- 滤波器滚降因数
- α：0.001 : 1，0.001 步长
- 测量
- 星座图、解调 I&Q 随时间变化、误差矢量幅度 (EVM) 随时间变化、眼图、频率偏差随时间变化、幅度误差随时间变化、相位误差随时间变化、信号质量、符号表、格子图
- 最小符号速率
- 240 M 符号/秒
  调制的信号必须全部包含在采集带宽内
- 自适应均衡器
- 线性均衡器、判定指导均衡器和前馈 (FIR) 均衡器，包括系数适配和可调节收敛速率。支持调制类型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK
- QPSK 残余 EVM（中心频率 = 2 GHz），典型平均值
- 0.6 %（100 kHz 符号速率）
  0.8%（1 MHz 符号速率）
  0.8%（10 MHz 符号速率）
  0.8%（30 MHz 符号速率）
  400 个符号测量长度，平均 20 次，归一化基准 = 最大符号幅度
- 256 QAM 残余 EVM（中心频率 = 2 GHz），典型平均值
- 0.6 %（10 MHz 符号速率）
  0.7 %（30 MHz 符号速率）
  400 个符号测量长度，平均 20 次，归一化基准 = 最大符号幅度

LTE 下行链路 RF 测量 (SV28xx-SVPC)
- 支持的标准
- 3GPP TS 36.141 第 12.5 版
- 支持的帧格式
- FDD 和 TDD
- 支持的测量和显示
- 邻道泄漏比 (ACLR)、频谱辐射模板 (SEM)、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随时间变化以及一级同步信号和二级同步信号的 LTE 星座图（带小区号、群号、段号、RS（参考信号）功率和频率误差）。
- ACLR 及 E-UTRA 频段（典型值，支持噪声校正）
- 第 1 邻道 60 dB (RSA507A)
  第 2 邻道 62 dB (RSA507A)

地图绘制 (MAPxx-SVPC)
- 支持的地图类型
- Pitney Bowes MapInfo (*.mif), 位图 (*.bmp), Open Street Maps (.osm)
- 保存的测量结果
- 测量数据文件（导出的结果）
- 测量使用的地图文件
- Google Earth KMZ文件
- 可以调用的结果文件（轨迹和设置文件）
- 兼容 MapInfo 的 MIF/MID 文件

脉冲测量 (SVPxx-SVPC)
- 测量（标称值）
- 多分段捕获的 Pulse-Ogram™ 瀑布图显示，其中包括各脉冲的幅度与时间及频谱。脉冲频率、Delta 频率、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔（秒）、重复间隔 (Hz)、占空比 (%)、占空比（比率）、纹波 (dB)、纹波 (%)、衰落 (dB)、衰落 (%)、过冲 (dB)、过冲 (%)、脉冲到参考脉冲频率差、脉冲到参考脉冲相位差、脉冲到脉冲频率差、脉冲到脉冲相位差、RMS 频率误差、最大频率误差、RMS 相位误差、最大相位误差、频率偏差、相位偏差、脉冲响应 (dB)、脉冲响应（时间）、时间标记。
- 最小检测脉宽，典型值
- 150 ns
- 平均开点功率，18 °C ~ 28 °C，典型值
- ±0.4 dB + 绝对幅度精度
  脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
- 占空比，典型值
- ±0.2% 的读数
  脉冲宽 450 ns 或以上, 占空比 .5 ~ .001, 信噪比 ≥ 30 dB。
- 平均发送功率，典型值
- ±0.5 dB + 绝对幅度精度
  脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
- 峰值脉冲功率，典型值
- ±1.2 dB + 绝对幅度精度
  脉冲宽 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
- 脉宽，典型值
- 读数的 ±0.25%
  脉冲宽 450 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

播放记录的信号 (SV56)
- 播放文件类型
- RSA306、RSA500 或 RSA600 记录的 R3F
- 记录文件带宽
- 40 MHz
- 文件播放控制
- 通用：播放、停止、退出播放
  位置：播放开始/结束点可设置在 0-100%
  跳过：规定的跳跃长度为 73 μs 到文件大小的 99%
  实时速率：按记录时间 1:1 比率
  播放循环控制：播放一次，或连续循环
- 需要的内存
- 记录信号要求存储器支持 300 MB/s 的写入速率。以实时速率播放记录的文件要求存储器支持 300 MB/s 的读取速率。

WLAN测量, 802.11a/b/g/j/p (SV23xx-SVPC)
- 测量
- WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系
- 残余EVM - 802.11a/g/j /p (OFDM), 64-QAM, 典型值
- 2.4 GHz, 20 MHz带宽:-39 dB
  5.8 GHz, 20 MHz带宽:-38 dB
  输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发
- 残余EVM - 802.11b, CCK-11, 典型值
- 2.4 GHz, 11 Mbps:1.3 %
  输入信号电平为最佳EVM优化, 平均1,000个码片, BT = .61

WLAN测量 802.11n (SV24xx-SVPC)
- 测量
- WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系
- EVM性能 - 802.11n, 64-QAM, 典型值
- 2.4 GHz, 40 MHz带宽:-38 dB
  5.8 GHz, 40 MHz带宽:-38 dB
  输入信号电平为最佳EVM优化, 平均20个突发, ≥16个符号/突发

WLAN测量 802.11ac (SV25xx-SVPC)
- 测量
- WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系
- EVM性能- 802.11ac, 256-QAM, 典型值
- 5.8 GHz, 40 MHz带宽:-38 dB
  输入信号电平是为最佳EVM优化的, 平均20个突发, 每个≥16个符号

EMC 预一致性检查和故障排除 (EMCVUxx-SVPC)
- 标准
- EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G
- 功能
- EMC-EMI 显示、附件和限制线设置向导、检查、谐波标记、电平目标、比较谱线、测量环境、报告生成、重新测量点
- 检波器
- +峰值、平均值、平均值（对数）、平均值 (VRMS)、CISPR 准峰值、CISPR 峰值、CISPR 平均值、CISPR 对数平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值
- 限制线
- 最多 3 条限制线（带相应余量）
- 分辨率 BW
- 按照标准设置或由用户规定
- 驻留时间
- 按照标准设置或由用户规定
- 报告格式
- PDF、HTML、MHT、RTF、XLSX、图像文件格式
- 附件类型
- 天线、近场探头、电缆、放大器、限幅器、衰减器、滤波器等
- 校正格式
- 增益/损耗常数、增益/损耗表、天线因数
- 谱线
- 保存/调出多达 5 条谱线、数学谱线（谱线 1 减去谱线 2）、环境谱线

回波损耗、故障测距和电缆损耗测量
- 测量
- 回波损耗、电缆损耗和故障测距 (DTF)
- 频率范围
- 10 MHz 至 3 GHz (RSA503A)
  10 MHz 至 7.5 GHz (RSA507A/513A/518A)
- 扫描速度1
- 5 ms/点，回波损耗测量
  5 ms/点，故障测距
  5 ms/点，电缆损耗测量
- 频率分辨率
- 500 Hz
- 回波损耗测量误差
- 0 至 15 dB 回波损耗：±0.5 dB
  15 至 25 dB 回波损耗：±1.5 dB
- 25 至 35 dB回波损耗：±4.0 dB
- 14 dB 回波损耗时的回波损耗测量误差
- 10 MHz 至 6.8 GHz 时 ±1.5 dB
  6.8 GHz 至 7.5 GHz 时 ±3.0 dB
- 回波损耗测量范围
- 50 dB
- 抗干扰能力
- 以下条件时回波损耗测量误差落在规范范围内：
  +5 dBm 干扰源功率，测量点 800 kHz 范围内
  +5 dBm 干扰源功率，距测量点 800 kHz 以上
  （高功率测试电平。精度评估中不包括干扰源。)
- 故障测距范围
- 1500 m 或 15 dB 单向电缆损耗，用户自定义
- 最大范围与电缆速度系数和频率步长的函数关系如下：
- 其中：
  Vp= 相对于光速的电缆速度系数
  c = 光速 (m/s)
  F开始= 扫描开始频率 (Hz)
  F结束= 扫描结束频率 (Hz)
  N = 扫描点数
- 故障测距分辨率
- RSA503A，(RG-58Vp=0.66)：0.03 m (User Definable)
  RSA507A，(RG-58Vp=0.66)：0.01 m (User Definable)
  最小分辨率与电缆速度系数和频率步长的函数关系如下：
- 或

1201 点扫描，使用 Panasonic Toughpad FZ-G1、Intel® Core™ i5-5300U 2.3GHz 处理器、8GB RAM、256GB SSD、Windows®7 Pro 测量。回波损耗、电缆损耗或故障测距显示是纯屏幕上测量指标。

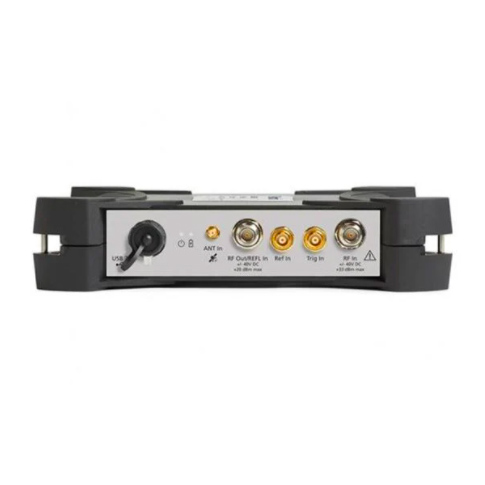

输入和输出端口

输入、输出和接口
- RF 输入
- RSA503A/507A：N 型，孔式
  RSA513A/518A：N 型，孔式（标配此连接器）
  RSA513A/518A：Planar Crown，50 Ω。用户可以选择此连接器而不是 N 型，以选择最适合其应用的连接器。（用户可以使用与最适合其应用 Planar Crown 兼容适配器。）
- 外部频率参考输入
- BNC，孔式
- 触发/同步输入
- BNC，孔式
- 跟踪发生器源输出
- N型，孔式
- GPS 天线
- SMA，孔式
- USB 设备端口
- USB 3.0 – A 型
- USB 状态 LED
- LED，双色红/绿
  LED 状态：
  红色常亮：使用 USB 电源或正在复位
  绿色常亮：已初始化，可以使用
  绿色闪烁：正在向主机传输数据
- 电池状态LED
- LED，绿色
  LED 状态：
  绿色闪烁：连接外部电源，电池正在充电
  熄灭 – 没有连接外部电源或电池已充满电

安装要求

最大功耗(全装上)
最大15 W。最大线路电流是90V线路上0.2 A。

涌入电流
2 A peak最大值, 25 °C (77 °F)时, ≤ 5次开关机, 产品关闭至少30秒后。

散热间隙
底部，顶部
25.4 毫米(1.0 英寸)
侧面
25.4毫米( 1.0英寸)
后面：25.4 毫米（1.0 英寸）

外部DC 输入
- 电压
- 18 V
- 电压范围极限
- 工作时:+12.0 V 到 +19.95 V
  电池充电时:+17.5 V 到 +19.95 V
- 连接器类型
- 2.5mm 插头
  中心导体：正
  外部导体：负

AC 适配器输出
18 V ± 5%, 5 A (最大90 W)
中心导体: 正
外部导体: 副

电池
- 标称电压
- 14.4 V
- 标称容量
- 6140 mAh
- 电池技术
- 锂智能电池，兼容SMBus接口。
- 电池工作时间
- 每块电池连续工作4小时
- 电池工作温度
- 工作时(放电) 1:-10 °C ~ +45 °C (14 °F ~ 113 °F) 2
- 充电:0 ℃到45 ℃ (0.00 ℃到45.00 ℃)
- 电池贮存时间
- +20 °C (68 °F) 标称值时2年
- 充电间隔最大贮存时间:10个月 @ +20 °C (68 °F)

1-10 °C时工作可能要求先在室温下启动仪器。

2随放电电流和散热特点变化；实际极限可能会下降。

物理特点

物理特点
- 高度
- 67.3 毫米（2.65 英寸）
- 宽度
- 299.1 毫米（11.78 英寸）
- 深度
- 271.3 毫米（10.68 英寸）
- 净重
- RSA503A/507A：2.54 千克（5.6 磅），没有电池；2.99 千克（6.6 磅），有电池
  RSA513A/518A：3.40 千克（7.5 磅），没有电池；3.85 千克（8.5 磅），有电池

环境和安全

温度
- 没有安装电池时
- 工作状态：-10 ℃到+55 ℃ (-10.00 ℃到+55.00 ℃)
  非工作状态：-51 ℃到+71 ℃ (-51.11 ℃到+71.11 ℃)
- 安装电池时
- 工作(放电)1 :-10 °C ~ +45 °C (+14 °F ~ +113 °F)2
- 充电:0 ℃到45 ℃ (0.00 ℃到+45.00 ℃)

湿度
- 没有安装电池时
- MIL-PRF-28800F Class 2
  工作状态：
  +10 °C ~ 30 °C (+50 °F ~ 86 °F)温度范围内5% ~ 95±5%RH (相对湿度)
  +30 °C ~ 40 °C (+86 °F ~ 104 °F)时5% ~ 75±5%相对湿度
  +40 °C ~ +55 °C (+86 °F ~ +131 °F)时5% ~ 45±5%相对湿度
  <10 °C (+50 °F) 湿度不能控制，无冷凝
- 安装电池时
- 工作状态：
  +10 °C ~ 30 °C (+14 °F ~ +86 °F)温度范围内5% ~ 95% RH (相对湿度)
  +30 °C ~ 50 °C (+86 °F ~ 122 °F)时5% ~ 45%相对湿度
  <10 °C (+50 °F)湿度不能控制，无冷凝

海拔高度
- 工作
- 最高5000米(16,404英尺)
- 非工作状态
- 最高15240米(50,000英尺)

在这里输入参考说明(选配)。

暴露
- 防泼溅测试, 工作时和未工作时
- 根据 IEC529, IP52级进行非工作防泼溅测试后，没有撞击危险
- 防尘测试, 工作时和未工作时
- 测试方法根据IEC529, IP52级, 测试条件13.4和13.5.
- 盐暴露测试, 结构部件
- 标准MIL-STD-810, 方法509.1, 程序1

动态

振动
- 工作
- 泰克Class 2随机振动测试, 2.66 GRMS:5-500 Hz, 3个轴, 每个轴10分钟
- 未工作时
- MIL-PRF-28800F Class 2
  0.030 g2/Hz., 10 500 Hz, 每个轴30分钟, 3个轴(总共90分钟)

冲击
- 工作
- 测试方法依据军事标准MIL-PRF-28800F 1-4
- 未工作时
- 超过军事标准MIL-PRF-28800F的要求

处理和运输
- 台式机处理, 工作时
- MIL-PRF-28800F Class 2
- 运输中跌落, 未工作时
- MIL-PRF-28800F Class 2
- 自由下落跌落, 未工作时
- 81.28 cm
