PFR-100系列是小型高性能可编程直流电源,由于有良好的转换效率,因此采用自然对流设计。无风扇结构使操作人员可以在安静的环境中更专注于实验和测试。不会因为风扇的运转而吸入灰尘及杂物,因此,与风扇电源相比,PFR-100系列的使用寿命更长。
PFR-100系列是一款具有5倍定功率的电源, 满足需要电压及电流操作范围更广的使用者, 额定100W的PFR-100提供二个型号,PFR-100L 最高输出电压达 50V(at 2A)或最大输出电流 10A(at 10V), PFR-100M 最高输出电压达250V (at 0.4A) 或最大输出电流2A(at 50V)。

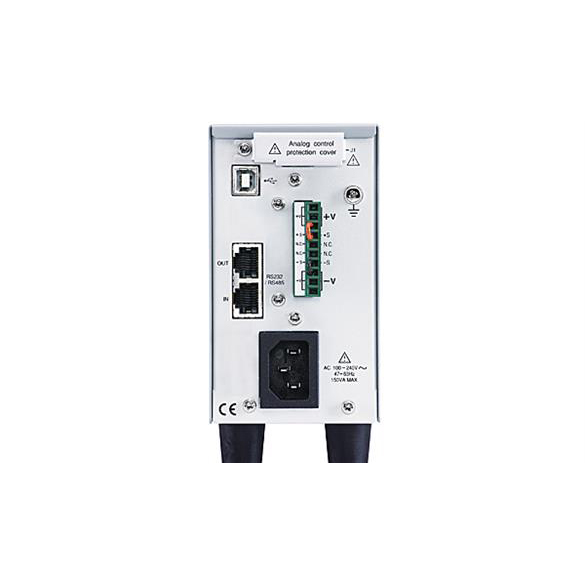

PFR-100 系列提供前面板和后面板输出端子。前面板输出端子可以帮助用户在调整前面板功能键的同时缩短测试线更换时间。后面板输出端子便于机架安装的接线操作。3U的高度,70mm的宽度和2.5KG的重量大大提高了PFR-100系列的便携性。此外,多点模式允许用户无需使用交换机/集线器即可控制多达31台PFR-100系列,帮助用户节省设备成本。
PFR-100的LAN接口是以太网端口。PFR-100还具有内置的Web服务器和直观的用户界面。用户通过包括Internet Explorer,Mozilla Firefox 或 Android 手机在内的通用浏览器, 可以随时随地监控 PFR-100 的测试和测量。用户不但可以通过互联网远程监控 PFR-100,还可以远程观家和调整实验室的 PFR-100,PFR-100 系列可以监测输出状态, 包括OVP,OCP,UVL；并可检查系统信息,例如本机的序列号,固件版本和互联网设置。用户可以远程调整PFR-100设置,包括输出电压/电流,电压/电流的斜率,泄放电路控制,OCP,输出电压的延迟时间和蜂鸣器设置。
PFR-100系列提供特殊功能以满足不同负载特性的测试要求。CC优先模式可应用于具有二极管特性的DUT,以防止DUT受到浪涌电流的损害。电压的缓慢上升时间也可以保护坡测器件免受浪涌电流,特别是对于容性负载的测试。启动泄放电路控制(Bleeder circuit control)当电源关闭或断开负截时,泄放电阻将消耗滤波电容中的电量。 若没有泄放电阻,电源的滤波电容可能仍带电,造成潜在危险,在自动测试系统中,泄放电阻可让PFR-100快速放电回复到预备状态等待下一次的执行。
型号 | 电流 | 电压 | 功率 | 前后面板输出 | 标配接口 |
PFR-100L | 10A | 50V | 100W | YES | USB/RS232 |
PFR-100M | 2A | 250V | 100W | YES | USB/RS232 |
详细规格 |
型号 | PFR-100L | PFR-100M |
输出容量 |
额定电压 | 50V | 250V |
额定电流 | 10A | 2A |
额定功率 | 100W | 100W |
定电压模式(CV) |
负载调节率 (*2) | 10mV | 33mV |
电源调节率 (*1) | 3mV | 5mV |
Regulation(CC) |
负载调节率 (*9) | 10mA | 3.2mA |
电源调节率 (*1) | 8mA | 1.2mA |
输出涟波及杂讯(*3) |
Vp-p (*4) | 50mV | 150mV |
Vr.m.s.(*5) | 4mV | 15mV |
A r.m.s. | 10mA | 2mA |
程控精确度 |
电压0.1% of setting + | 40mV | 200mV |
电流0.2% of setting + | 20mA | 2mA |
量测精确度 |
电压0.1% of reading + | 40mV | 200mV |
电流0.2% of reading + | 20mA | 2mA |
反应时间 |
上升时间 (*6)Rated load | 50ms | 200ms |
下降时间 (*7)Rated load | 100ms | 300ms |
No load | 500ms | 3000ms |
负载变动回复时间 (*8) | 1.5ms | 2ms |
程控解析度 |
电压 | 2mV | 10mV |
电流 | 1mA | 0.1mA |
量测解析度 |
电压 | 2mV | 10mV |
电流 | 1mA | 0.1mA |
保护 |
过电压 (OVP)Setting range | 5 - 55V | 5 - 275V |
过电流 (OCP)Setting range | 1~11A | 0.2 - 2.2A |
低电压限制 (UVL)Setting range | 0 - 52.5VV | 0 - 52.5V |
过温度保护(OTP)Operation | Turn the output off. |
低输入电源保护 (AC-FAIL)Operation | Turn the output off. |
电源限制(POWER LIMIT)Operation | Turn the output off. |
前面板显示, 4 位 |
电压0.1% of reading + | 40mV | 200mV |
电流0.2% of reading + | 20mA | 2mA |
环境条件 |
操作温度 | 0˚C to 40˚C |
储存温度 | -20˚C to 70˚C |
操作湿度 | 20% to 80% RH; No condensation |
储存湿度 | 20% to 85% RH; No condensation |
温度系数(30分钟暖机后) |
电压 | 100ppm/℃ |
电流 | 200ppm/℃ |
其它 |
类比控制 | Yes |
界面 | USB, RS-232/ RS-485; Factory option: LAN/ GPIB |
电源输入 | 85 ~ 265VAC, 47~63Hz, single pahse |
尺寸& 重量 | 70(W) × 124(H) × 300(D) mm; Approx. 3kg |
