产品中心 > 电源 > 电子负载 > 可编程单通道直流电子负载PEL-3032E

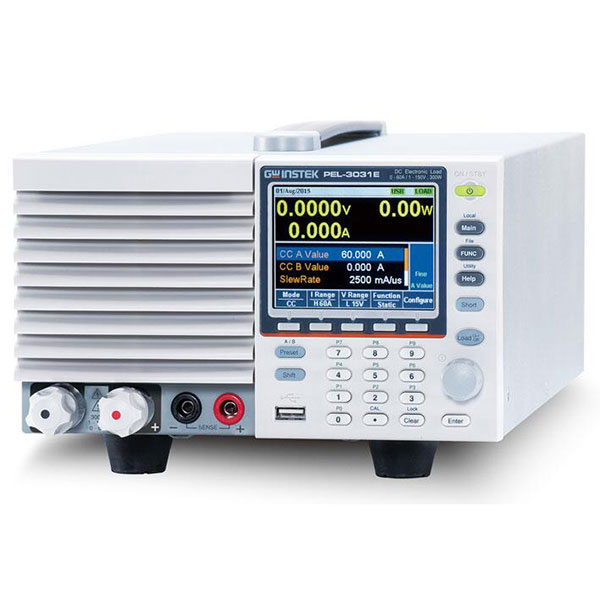

  • 可编程单通道直流电子负载PEL-3032E

  • 产品编号：12962
  • 产品名称：可编程单通道直流电子负载
  • 产品型号：PEL-3032E
  • 订货编号：
  • 市 场 价：¥15240.00
  • 促 销 价：
  • 状    态：
  • 产    地：固纬电子
  • 简要参数：
    可编程单通道直流电子负载，500V/15A/300W，CC、CV、CR、CP、CC+CV、CR+CV、CP+CV共7种操作模式，可编程Fast/Normal序列功能、外部模拟控制功能，USB接口（GPIB可选）。
  • 人    气：1053

产品介绍

特点

.7种操作模式：CC、CV、CR、CP、CC+CV、CR+CV、CP+CV
.可编程Fast/Normal序列功能
.Soft Start
.最快上升时间：2.5A/μs
.动态模式
.保护：OVP、OCP、OPP、OTP、RVP、UVP
.远程传感
.整合电压、电流、功率测量功能
.支持外部电压、电阻控制

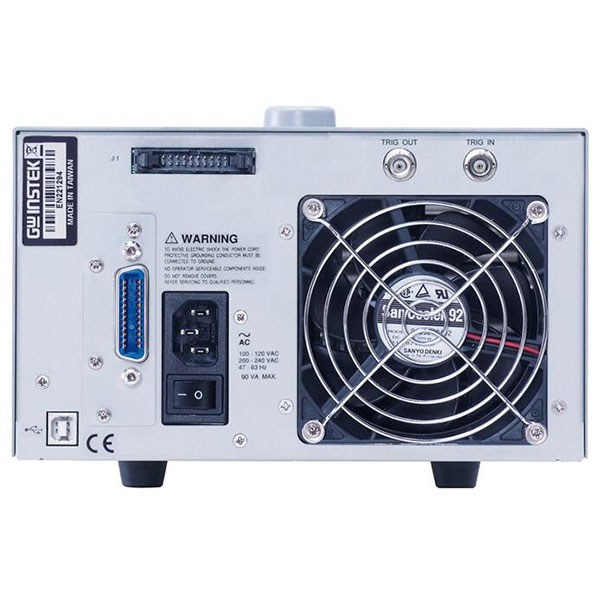

.后面板BNC接口Trigger IN/OUT
.外部模拟控制接口
.USB/GPIB(选配)


系列PEL-3000E
型号PEL-3031EPEL-3032E
功率300W300W
档位LowHighLowHigh
电压1~150V1~150V2.5~500V2.5~500V
电流0~6A0~60A0~1.5A0~15A
最小操作电压(DC)1V-6A1V-60A2.5V-1.5A2.5V-15A
基本模式
CC模式
范围0~6A0~60A0~1.5A0~15A
设置范围0~6.12A0~61.2A0~1.53A0~15.3A
分辨率0.2mA2mA0.05mA0.5mA
精确度(T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range) (T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range) (T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range) (T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)
CR模式
范围60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);
6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
设置范围60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);
6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
分辨率(30000 steps)0.002S(15V) ; 0.0002S(150V)0.0002S(50V) ; 0.00002S(500V)
精确度 (T *1) ± (0.3% of set + 0.6S) + 0.002mS  (T *1) ± (0.3% of set + 0.06S) + 0.002mS
CP模式
范围1~15V1~150V2.5~50V2.5~500V
设置范围0~15.3V0~153V0~51V0~510V
分辨率0.5mV5mV1mV10mV
精确度(T *1)± (0.1% of set + 0.1% of F.S) (T *1)± (0.1% of set + 0.1% of F.S) (T *1)± (0.1% of set + 0.1% of F.S) (T *1)± (0.1% of set + 0.1% of F.S)
(Full scale of Low range) (Full scale of High range) (Full scale of Low range) (Full scale of High range)
CP模式
范围0W-30W(6A)0W-300W(60A)0W-30W(1.5A)0W-300W(15A)
设置范围0W-30.6W0W-306W0W-30.6W0W-306W
分辨率1mW10mW1mW10mW
精确度(T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ(T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ
动态模式
通用
T1& T20.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS
精确度1uS / 1mS ± 200ppm1uS / 1mS ± 200ppm
斜率(精度10%)0.001~0.25A/uS0.01~2.5A/uS0.25mA~62.5mA/uS2.5mA~625mA/uS
斜率分辨率0.001A/uS0.01A/uS0.25mA/uS2.5mA/uS
斜率设置精度±(10% + 15us)±(10% + 15us)
* Time to reach from 10% to 90% when the current is varied from 2% to 100% (20% to 100% in L range) of the rated current.
CC模式
范围0~6A0~60A0~1.5A0~15A
设置范围0~6.12A0~61.2A0~1.53A0~15.3A
电流分辨率0.2mA2mA0.05mA0.5mA
电流精确度±0.8% F.S.±0.8% F.S.
CR模式
范围60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);
6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
设置范围60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);
6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)0.6S-0.00002S(1.6666Ω-50kΩ )(300W/500V)
设置范围30000 steps30000 steps
电阻分辨率(T *1)±(1% of set + 0.6S) + 0.002mS(T *1)±(1% of set + 0.06S) + 0.002mS
测量
电压回读值
范围0~15V0~150V0~50V0~500V
分辨率0.5mV5mV2mV20mV
精度(T *1)± (0.1% of rdg + 0.1% of F.S) (T *1)± (0.1% of rdg + 0.1% of F.S) (T *1)± (0.1% of rdg + 0.1% of F.S) (T *1)± (0.1% of rdg + 0.1% of F.S)
(Full scale of Low range)(Full scale of High range) (Full scale of Low range)(Full scale of High range)
电流回读值
范围0~6A0~60A0~1.5A0~15A
分辨率 0.2mA2mA0.05mA0.5mA
通用(T *1)± (0.1% of rdg + 0.1% of F.S) (T *1)± (0.1% of rdg + 0.2% of F.S) (T *1)± (0.1% of rdg + 0.1% of F.S) (T *1)± (0.1% of rdg + 0.2% of F.S)
(Full scale of High range)  (Full scale of High range)(Full scale of High range)  (Full scale of High range)
通用
功能
触发输入/输出端(BNC)YESYES
电流监测输出YESYES
外部模拟控制YESYES
软启动YESYES
序列功能(Normal/Fast)YESYES
BATT 自动测试YESYES
OCP自动测试n YESYES
OPP自动测试YESYES
预设值10 Sets10 Sets
保护OCP, OPP, UVP, OVP, OTP, RVPOCP, OPP, UVP, OVP, OTP, RVP
其它
电源输入100-120VAC/ 200-240VAC, 47-63Hz100-120VAC/ 200-240VAC, 47-63Hz
接口USB, GPIB(Option), Analog external controlUSB, GPIB(Option), Analog external control
尺寸 & 重量213.8(W) x 124.0(H) x 400.5(D)mm, Approx. 7.5Kg213.8(W) x 124.0(H) x 400.5(D)mm, Approx. 7.5Kg
