产品简介
多排螺旋剂量探头全新升级版一 CT Dose Profiler
(探头简称CT-DP)
*产品通过PTB物理实验室权威认证。
*产品在欧共体MDD监督署的严格管理下生产，并得到CE加专业编号一CE413认证。 ―即允许在医院使用的许可证。
现代、吋尚的比拉那型(Piranha)与“巴拉库达”是系列产品，是瑞典公司为质量检测人员研制的最新X射线机质量检测仪。Piranha整机功能强大、精致小巧，有“小巴拉库达”之称。
检测对象：CT机、多排螺旋CT、拍片机、透视机、脉冲透视、乳腺机、牙科机、全景牙科机、CR、DR机、胃肠机等等。
检测指标：照射量、照射量率、照射量/脉冲、脉冲、千伏、曝光吋间、mA、mAs、mAs线性、波形(kVp、剂量率和mAs〕、半价层、总过漏，以及准确性、重复性、线性和等参数的自动评估。
Piranha–外接探头系列
比拉那除自身进行多参数测量外，还具备外接探头系列。以便完成常规测量之外的特殊测量工作，如下:
1、多排螺旋剂量探头
全新升级版一一CT Dose Profiler (探头简称CT-DP)
测量参数：
CTDI100，CTDlw(加权CTDI),CTDlvol(容积CTDI),AEC性能，DLP(剂量长度乘积)，FWHM(半高宽)和Scatter
index (散射指数)
技术规格:
剂量率：40nGy/s-760 mGy/s
0.26 mR/min-5200 R/min
精度：±5 %或±10 nGy/s
空间分辨率:0.25 mm
探头长度：169 mm
CT成像技术的快速发展对CT质控设备和测试方法提出了更高的要求。现代CT机多为多排螺旋CT机，以宽射线束为特点。这一变化使传统电离室(100 mm)
难以胜任在宽射线束条件下CT剂量等相关参数的测量和质量评估工作。
CT Dose Profiler (探头简称CT-DP)的诞生恰恰解决了这一难题。

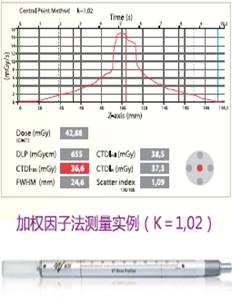

Dose Profiler Analyser支持“加权因子法”和“5点加权法”。
*
加权因子法：完成中心位置CTDI100测量后，通过“加权因子K”获得CTDIw等其他相关参数。
K值存储在软件数据库中，测量时被自动加载。
* 5点加权法：完成模体中心及边缘共五个位置的CTDIw测量后，通过加权的方法得到CTDIw其他相关参数。
专用测试软件Dose Profiler
Analyser数据库预设CT测试模板，可应用于不同类型的CT系统。
所有数据(包括数值和曲线)可选择以文件形式保存或输出至Microsoft
Excle中，用于后期的分析和评估。
2、CT长杆电离室-DCT10
根据1223-2-6标准测量CT机剂量、剂量率，重复性及给出CTDI值。
技术指标：
有效体积：4.9cm3
有效长度：100mm
剂量：40nGy-700kGym
4μGycm-70MGycm
精度：±5%
剂量率：1.6μGym/s-70Gym/s 0.16mGycm/s-7kGycm/s
12Rcm/min-34MRcm/min
精度：±5% 或±160nGym/s ±5% 或±16μGycm/s ±5%
或±0.18Rcm/min
3、袖珍、隐形探头-T20
自动曝光控制袖珍、隐形探头T20可作为剂量探头在
Barracuda或Piranha上使用，主要用于透视(包括DSA)或摄 片X射线系统自动曝光控制功能下的相关剂量参数评估同
吋也适用于放疗设备检测。T20探头尺寸极小，作为剂量探头存在不会对发生器自动条件输出产生任何影晌。
技术参数
探头尺寸：24mmX5mm
能量响应：<5% RQR
50-150Kv
角度响应：<2%，角度小于10度吋
4、非介入式mA、mAs探头-MA-2
技术指标
量程：10-4000mA；0.1-9999mAs
精度：±3%
特点：利用外接探头与主机连接的方式实现非介入mA、mAs及波形测量。这是瑞典RTI公司为检测人员提供的唯一一种安全、可靠、准确的非介入检测手段。刻度因子写入功能模块中(瑞典RTI独特技术)，电流信号经主机处理后得到最终的测量结果。MAS-2是X射线质控工作中不可或缺的手段。

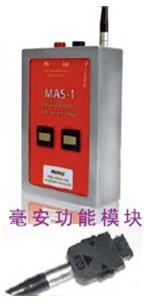

5、介入式mA、mAs探头--MAS-1
用途：通过介入方式测量X射线机(CT机、X光机)管电流。
将探头的正负两端插入发生器的管电流插孔中，即可进行测量，其刻度因子和修正值在功能模块里。
测量参数包括：mA、mAs及其波形。
技术指标：
电流量程：0.1-3000 Ma；0.001-9999 mAs
精度：±1%

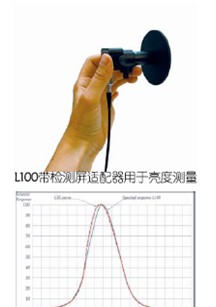

6、亮度和照度探头-L100
特点：
外接该探头以实现对监视器、观片箱和透视机荧光屏亮度和灯光照度进行测量。
L100配带检测屏，具有协调一致的光谱响应。其测量不依赖于光源，光谱响应依从CIE曲线。
技术指标：
亮度：监视器、观片箱
量 程：0.003-72000 cd/m2
精 度：±5%或0.6mcd/m2
光谱响应：CIE适光性
孔 径：φ7mm
照度：周围光线
量程：0.001-24000lx
精度：±5%或±0.2mlx
光谱响应：CIE适光性
接收角度：180°(余弦)
7、低剂量敏感探头—R100B
用途：影像增强器入射剂量测量脉冲剂量分析及波形显示超低剂量检测。
性能参数：
剂量：100pGy—1.5kGy(12mR-170kR)
剂量率：1nGy/s–76mGy/s
0.4mR/h-31kR/h
剂量/脉冲：1nGy/pulse-3kGy/pulse
精度：±5%
