  • 智能全触控手持多用示波器GDS-207
    全国首家到货,全新智能示波表

  • 产品编号:11061
  • 市 场 价:¥9500.00
  • 促 销 价:
  • 产    地:固纬电子
  • 简要参数:

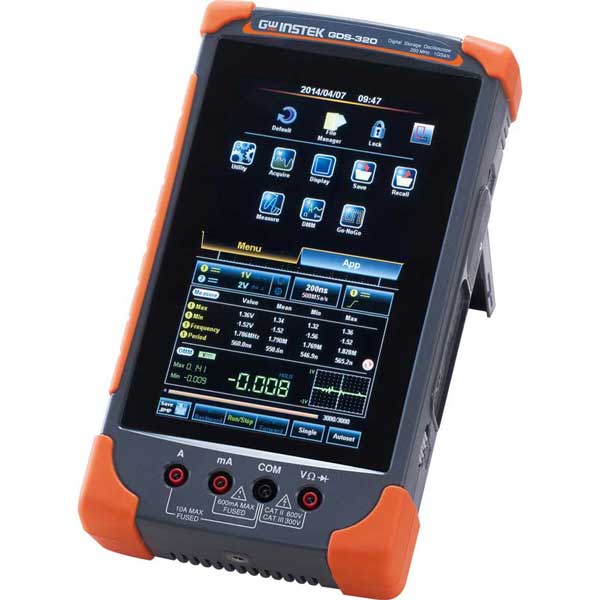

    智能全触控手持多用示波器,70MHz,双通道,采样率1GS/s,存储深度1M/CH,波形捕获率30000wfms,5000位真有效值数字万用表,USB接口,7英寸全触摸电容性液晶显示屏(可直向/横向使用)。
  • 人    气:12968

你浏览过的产品

产品介绍

技术规格

产品配件

数字示波器已进入一个全新的时代,精巧的外型,全频幕多点触控操作,丰富的功能使得看似精巧的数字示波器,却具备了强大的功能,这足以轻松解决工程师所需要面对繁复的量测问题,这是固纬对全新时代魅力示波器的最新定义,也是它为何称之为仪器界之霹雳娇娃的重要原因。U盘储存功能,可垂直或横向观测,亦附带可充电锂电池,方便外出使用。在各项任务领域可使用于一般实验室、研发服务单位、大型机电系统测试、电源产品量测、马达测试、太阳能电池检修以及需要经常性出差之维修人员。

GDS-300/GDS-200系列智能示波器具备进阶型以及标准型两系列机种,分别具备70MHz100MHz以及200MHz三种带宽选择,搭载两通道之模拟信号输入端。其中单一通道最大取样率为1GSa/s,存储器长度最长可达5M/1MptsGDS-300/GDS-200示波器同时具备50,000位数/5,000位数之数字万用表,可同时进行交直流电压、电流以及温度之量测与监控(温度测量仅GDS-300),亦可进行长时间趋势图型之绘制,让工程师在量测基本电路信号之外,亦能有效监控标准电气参数。

此产品亦可搭配40MHz双通道差分测试探棒,对于一些要求严苛的电源以及接地环境可提供等效之隔离通道效果。使用者亦能将示波器当作是一方便使用的USB储存元件,可随时储存波形影像以及点阵资料。另外还可以与智能型手机连线,将储存的资料传输出去。多样化的应用软件可让使用者体会固纬示波器的贴心设计,其中进阶数字万用表功能以及GO/NOGO模板之编辑,能帮助使用者进行进阶多样化的功能量测。工程计算机、衰减值计算分析,以及电阻值计算分析软件可帮助使用者进行辅助功能之应用,多样化也深具魅力的多功能性呈现了完整的技术整合理念。



全触控电容式液晶显示器





GDS-300/GDS-200系列示波器采用全触控电容式液晶显示器,在这个智能型手机爆炸的时代,固纬电子亦能带领使用者进入全触控的量测时代。使用者可以利用一根手指头,将量测中的波形进行上下移动,也可以随意调整触发基准线的位置。此示波器也同时支援两点触控,工程师可以利用双指进行垂直电压准位的调整,亦可以随心所欲地进行时间尺度的缩放,全新的触控感以及快速的反应让您对量测的观感焕然一新。此外,可以利用单指在主屏幕上进行拖拉式的选单选择,让使用者以最直觉的方式寻找到需要量测的功能物件,也可以随时随地的进行图形以及资料的存取。

直立/横向使用模式



GDS-300/GDS-200系列智能示波器可以直立或横向观看使用。在不同的量测环境下,工程师往往对示波器的诉求也会不同。当需要外出量测的时候,由于环境的限制以及强调功能合一的整合性,所以常常需要以直立式的方式来进行量测,这不仅可以进行示波器波形的量测,亦可结合数位多功能电表进行整合性的观测。当量测环境处于室内的状况下,工程师常常以稳定量测以及大画面为诉求,所以需要进行横向量测使用,这不仅能够提供7寸全屏幕的量测画面,亦能当作桌上型的示波器稳定使用。



示波器万用表表可同时使用

当工程师在进行整合性系统电路的量测时,只有一台单一功能的示波器是不能满足量测者的需求,通常必须要搭配一台数字万用表才足以应付庞大的测试需求。GDS-300/GDS-200系列示波器整合数字示波器以及电表的功能,可同时进行量测,在进行系统电路的波形分析同时,亦能够利用电表进行周边元件基础电压、电流之量测,提供使用者强大的测试整合性。



30,000笔波形记录回放功能



GDS-300/GDS-200系列示波器内建30,000笔波形记录以及回放功能。工程师能够使用此功能进行长时间的电路监控,当30,000笔波形量测完成时,还能重复播放过去的记录,当电路中若发生间歇性的异常波时,便可利用回放功能找到问题发生之所在,提供使用者一个强大的搜寻以及除错利器。

差分探棒量测选项



在许多严苛的测试环境下,量测系统电源的隔离以及接地问题成为最值得观察的重点之一。因为没有良好的隔离以及接地,对电路系统的安全影响是无法想象的。GDS-300/GDS-200系列示波器选配差分式探棒,能使量测系统达成等效隔离的相同效果,且没有接地的问题存在,在目前经济紧缩的状况下,使用差分探棒达成隔离效果的措施是最佳的选择之一。



简报制作



工程师或学生常常因为工作或课业的需求常常需要制作简报,而简报的完整性与便利性常常决定使用者的好恶。GDS-300/GDS-200系列示波器提供强大的简报制作功能,在制作简报之前,使用者可以选择不同的测试条件以及背景条件,例如日期、时间设定以及游标的选择,另外也可以选定量测的参数,根据不同的使用者,量身打造一套完整的简报作业,不仅能将示波器上的波形完整重现,亦能提供完整的周边参数配置,成为工作上重要的沟通桥梁。



GO/NOGO模板编辑



许多的元件或系统制造业者在做质量管制或是出货生产时,需要良品与不良品的报告分析。GDS-300/GDS-200系列示波器依然保有固纬示波器原有GO/NOGO的功能,可以根据量测的波形,建立相对应的波形模板,以进行通过与非通过的结果计算。除此之外,此示波器亦可进行模板自我编辑的功能,使用者可以根据测试或环境条件来任意编辑模板之型态,亦可订立不同之上下界模板,使得GO/NOGO的功能更加多元化以及人性化。



电子工程师常用工具



GDS-300/GDS-200系列示波器内建多样化的应用软件以提供使用者极为贴心的辅助工具。在繁琐的电路设计当中,工程计算机软件可提供简易到进阶的数学计算功能,让工程师能够彻底地了解电路的响应以及参数表现值。衰减器计算软件不仅提供衰减值计算的功能,亦提供在不同的衰减模型下,该具备的各项元件参数数值。电阻值计算软件,可以根据不同的表面镶嵌式电阻代码提供正确的阻值外,亦提供色码电阻阻值的查询功能,对于初学的学生到资深的电子工程师皆是一向强大的辅助利器。



储存图形预览功能

GDS-300/GDS-200系列示波器除了具备画面影像储存的功能外,亦能提供档案预览的功能。在许多复杂的量测环境下,在储存影像完毕之后工程师无法立刻经由个人计算机来观察影像图形时,档案的预览功能可以让使用者实时确认档案储存是否有错误,亦能提供便利的前置观察作业。

温度量测以及记录功能

GDS-300示波器内建温度量测以及记录的功能。使用者可以针对电子元件以及电子系统进行系统性的温度记录以及量测,通常可以搭配不同的温度量测探棒使用。其可支援B,E,J,K,N,R,S,T八种不同型态的热耦合量测探棒,进行摄氏或是华氏两种温标测试,使用者亦可利用趋势图的绘制进行长时间温度之监控,对于质量保证以及管理测试单位来说是一个即为简单又方便的量测利器。



基本配置
产品名称 智能全触控手持多用示波器
产品型号 GDS-207
示波器功能
    输入通道 双通道
    带宽(-3dB) 70MHz
    上升时间 <5ns
    带宽限制 20MHz(-3dB)
    垂直分辨率
    垂直灵敏度
    直流垂直增益精度
    输入耦合 AC,DC,GND
    输入阻抗 1MΩ±2%,约16.5pf
    最大输入电压 CAT II 300VRMS
    时基范围 5ns~100s/div(1-2-5步进)
    时基精度
    时基模式
    延迟范围
    实时采样率 1GSa/s
    等效采样率
    记录长度 1M点/CH
    采集模式 平均:2~256波形;峰值侦测:10ns;sin(x)/x或等效采样
    触发源 CH1或CH2
    触发模式 自动,正常,单次,强制
    触发类型 边沿,脉冲宽度,视频,交替
    触发耦合 AC,DC,低频抑制(LFR),高频抑制(HFR),噪声抑制(NR)
    触发抑制 10ns~10s
    内部触发电平范围
    外部触发电平范围
    自动测量 36组
    光标测量 光标间的电压差(ΔV),光标间的时间差(ΔT),频率测量(1/ΔT)
    自动计数器 6位,范围:2Hz~额定带宽
    缩放
    波形运算
    波形重播
    保存/调用
    存储格式
万用表功能
    显示位数 5000位
    精度 DC电压:50mV,500mV,5V,50V,500V ±(0.05%+5位);1000V ±(0.1%+5位)
DC电流:50mA~500mV ±(0.1%+5位);10A ±(0.5%+5位)
AC电压:500mV,5V,50V,500V ±(0.1%+15位);1000V ±(3%+15位) 在50Hz~1KHz
AC电流:5mA,50mA,500mV,5A ±(1%+15位);10A ±(3%+15位) 在50Hz~1KHz
电阻:50Ω ±(0.5%+5位);500Ω,5KΩ,50KΩ,500KΩ ±(0.2%+3位);5MΩ,10MΩ ±(0.5%+5位)
    直流电压(VDC) 50mV,500mV,5V,50V,500V,1000V 6档
    交流电压(VAC) 500mV,5V,50V,500V,1000V 5档
    交、直流电流 DC电流:50mA,500mV,10A 3档
AC电流:5mA,50mA,500mV,5A,10A 5档
    真有效值(AC+DC)
    电阻 50Ω,500Ω,5KΩ,50KΩ,500KΩ,5MΩ,10MΩ 7档
    电容
    连通性
    二极管 最大顺向电压1.5V,开路电压2.8V
    温度
记录器功能
    记录大小
    记录时间
屏幕显示
    显示器 7英寸,电容性触摸面板
    显示器分辨率 480x800像素
    波形显示方式 横向,直立
    在线帮助系统
    语言种类 多国语言菜单
    实时时钟
接口
    标配 USB(隔离),内部有120MB内存
    选配
附件
    标配 简易使用手册,使用手册CD×1,电源线×1
GTP-100A-4 100MHz探棒
GTL-207 电表测试探头×2
GSC-010软式携带套
GSC-011软式保护袋
GAP-001 交直流转换交电器
GWS-001 手腕带
免费下载 OpenWave 200连线软件
    选配 GDP-040D 40MHz双通道差分探棒
GTL-253 A型迷你USB线
GCL-001垂直校准线
安全性
    任一端至地面之间最大浮动电压
    任意终端之间最大浮动电压
    安全规范
电源要求
    电源提供 锂聚合物6100mV/hr电池,7.4V(内置)
充电时间:2.0小时(75%),工作时间:4.1小时(与工作环境有关)
AC 100V~240V,48~63Hz,功率损耗40W,DC输出12V/3A,双重屏障
    使用寿命
物理与环境特性
    尺寸 240(W)×136(H)×60(D)mm
    重量 约1.5Kg
    环境温度/湿度
    海拔高度
其它
    其它特点 DMM功能:自动范围,Max,Min,锁定,趋势图绘制,持续蜂鸣<15Ω
