基本配置
| |
|
产品名称
|
数字示波器
|
|
产品型号
|

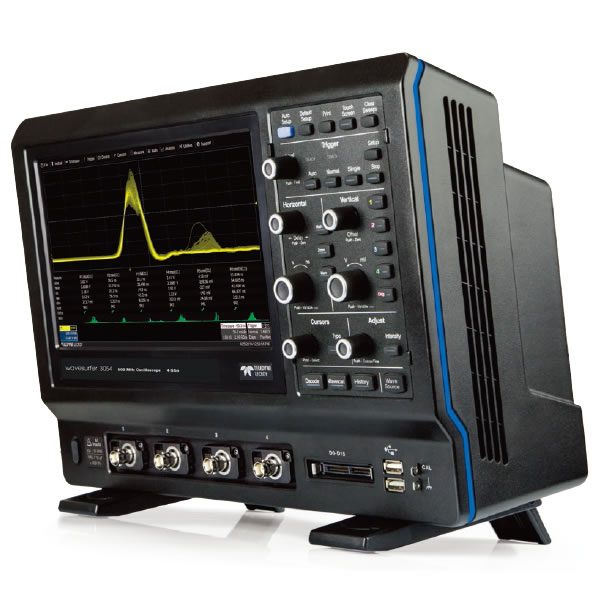

WaveSurfer 3034
|
|
模拟通道垂直系统
| |
|
输入通道
|
四通道
|
|
带宽（-3dB）
|
350MHz
|
|
上升时间
|
1ns
|
|
带宽限制
|
20MHz，200NHz
|
|
垂直分辨率
|
8bit
|
|
垂直灵敏度
|
50Ω：1mV/div-1V/div；1MΩ：1mV/div-10V/div；
|
|
直流垂直增益精度
|
±（1.5%）Full Scale，Offset at 0＞5mV；（2.5%）＜5mV
|
|
输入耦合
|
50Ω：DC,GND；1MΩ：AC,DC,GND；
|
|
输入阻抗
|
50Ω:±2.0%；1MΩ:±2.0%‖16pF；
|
|
最大输入电压
|
50Ω：5Vrms，±10V Peak；1MΩ：400Vmax（DC+Peak AC≤10kHz）
|
|
探测系统
|
BNC接口，ProBus探头系统适合连接有源探头，电流探头和差分头
|
|
探头数量
|
PP020（5mm）每通道一支
|
|
数字通道垂直系统
| |
|
输入通道
|
16条数字通道
|
|
输入阻抗
|
100kΩ，5pF
|
|
最大输入电压
|
±30V Vpk
|
|
阈值选择
|
TTL(1.4V)、ECL(-1.3V)、5VCM(2.5V)或用户自定义
|
|
阈值分组
|
Pod1：D0-D7，Pod2：D8-D15
|
|
水平系统
| |
|
时基范围
|
1 ns/div - 50s/div
|
|
时基精度
|
±10ppm
|
|
模拟信号采集系统
| |
|
实时采样率
|
4GS/s
|
|
等效采样率
|
50GS/s
|
|
记录长度
|
10Mpts/CH
|
|
采集模式
|
实时、滚动、RIS（随机交织采样），顺序模式（最高分成1.000段内存，死区时间降至1μs）
|
|
数字信号采集系统
| |
|
采样率
|
500MS/s
|
|
最大输入频率
|
125MHz
|
|
记录长度
|
10MS-16通道
|
|
最小可测量脉宽
|
4ns
|
|
触发系统
| |
|
触发源
|
所有输入通道、外部触发、Ext/10、数字线触发
|
|
触发模式
|
Auto，Normal，Single，Atop
|
|
触发类型
|
边沿、宽度、逻辑（码型）、电视（NTSC PAL SECAM HDTV-720p，1080i，1080p），欠幅脉冲，转换速率、间隔（信号或码型），跌落、判定（状态或边沿）、Ext和Ext/5支持边沿触发
|
|
触发耦合
|
DC、AC、HFREJ、LFREJ
|
|
触发抑制
|
10ns到20s或100,000,000个事件
|
|
内部触发电平范围
|
±4.1Divisions
|
|
外部触发电平范围
|
Ext：±610mV，Ext/5:±3.05V
|
|
测量运算系统
| |
|
自动测量
|
可以在任何波形上一次计算最多6个下述参数：幅度、面积、底部（低）、延迟、占空比、下降时间（90%-10%），下降时间（80%-20%）、频率、最大值、平均值、最小值、过冲+、过冲-、周期、峰峰值、相位、上升时间（10%-90%）、上升时间（20%-80%）、RMS、偏移、标准偏差、顶部（高）、宽度+、宽度-、可以进行选通和门限测量。统计和直方图功能。
|
|
波形运算
|
函数包括:加，减，乘，除，绝对值，平均值（加总或连续），导数，包络，Floor，积分，反转，带声·倒数，重定标，Roof，SinX/x，平方，平方根，趋势和FFT(高达1Mpts，支持功率频谱输出和矩形，VonHann和FlatTop窗口)。一次可以定义2个数学函数。
|
|
显示系统
| |
|
显示器
|
10.1英寸TFT-LCD触摸屏
|
|
显示器分辨率
|
1024×600像素
|
|
接口
| |
|
标配
|
以太网、移动储存器、USB、外接显示器端口、远程控制
|
|
选配
|
GPIB
|
|
电源要求
| |
|
电压范围
|
100-240VAV±10%，100-120VAV±10%，自动AC电压选择
|
|
频率范围
|
100-240VAV±10%：50-60Hz±5%，100-120VAV±10%：400Hz±5；
|
|
功率使用
|
100W/100VA
|
|
物理与环境特性
| |
|
尺寸
|
220mm（H）×350mm(W)×1450mm(D)
|
|
重量
|
4.81Kg
|
|
环境温度/湿度
|
操作温度：0℃to50℃，储存温度：-30℃to70℃；
操作湿度：5%to90%相对湿度（非凝结）最高+30℃，最高限制50%相对湿度（非凝结）+50℃；
储存湿度：5%to95%相对湿度（非凝结）于MIL-PRF-28800F;
|
|
海拔高度
|
操作海拔：3，048m，非操作海拔：12,192m
|
|
