产品中心 > 示波器 > 虚拟示波器 > 机架安装示波器DSO6014L

  • 机架安装示波器DSO6014L

  • 产品编号：10467
  • 产品名称：机架安装示波器
  • 产品型号：DSO6014L
  • 订货编号：
  • 市 场 价：¥85820.00
  • 促 销 价：
  • 状    态：
  • 产    地：是德科技
  • 简要参数：
    机架安装示波器，100MHz带宽，4通道（可升级为带有16个数字通道的MSO），2 GSa/s采样率，8 Mpts存储器，LAN、USB、GPIB和XGA视频接口，符合LXI C类标准。
  • 人    气：1830

浏览记录

产品介绍

技术规格

主要特性与技术指标

100-MHz带宽-4个示波器通道（可升级为带有16个数字通道的M

  • 符合LXI C类标准

  • 针对自动和制造测试进行优化

连通性

  • 标配全尺寸接口：LAN、USB、GPIB和XGA视频

  • 内置网络浏览器控件

  • 适用于常见编程环境的软件驱动程序

强大的信号采集

  • 高达2 GSa/s的采样率、8 Mpts的标配存储器

  • 8位垂直分辨率 (可扩展至12位的高分辨率模式）

  • 16个时间关联的逻辑定时通道（带有MSO升级选件）

轻松完成系统集成

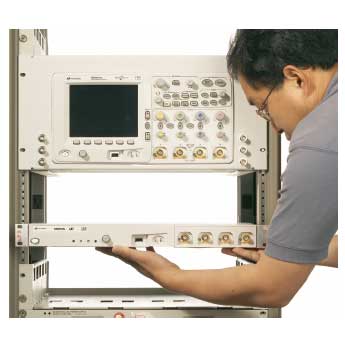

  • 标准的机架安装硬件

  • 所有软件均兼容6000A系列便携式示波器

  • 确保数据高度安全的无成本可选安全环境模式

  • 标配中包括IVI-com驱动程序


基本配置
产品名称 机架安装示波器
产品型号 DSO6014L
垂直系统
    输入通道 4
    带宽（-3dB） 100MH
    带宽限制 20MHz
    垂直分辨率 8位元
    输入耦合 交流、直流
    输入阻抗 1MΩ±1%||11Pf
    最大输入电压 300VRMS,400VPK
信号采集系统
    实时采样率 2 GSa/s
    记录长度 半數頻道8Mpts，每一頻道4Mpts
触发系统
    触发源 Ch1，2，3，4,|ine.ext以及含MSO選項之DSO的DO-D15
    触发模式 自动、一般、单次
测量运算系统
    自动测量 會持續更新量測結果，游標會追蹤最後選取的量測
    波形运算 1﹣2,1×2.FFT、微分或积分
    存储格式 8 Mpts存储器
物理与环境特性
    尺寸 43.5cm宽×27cm深×4.2cm高
    重量 2.45Kg
    环境温度/湿度 —10℃到+55℃
    海拔高度 最高至4.570公尺
其它
