红外热像仪参数介绍

大西洋仪器网  2016-06-27 10:12   点击 1090

1、帧频-----rame rate

帧频是指1秒钟内,热像仪能够完成图像拍摄、处理、显示的数量。传感器响应越快,内部电路处理速度越高,则可实现的帧频越大。帧频代表热像仪视频的拍摄时间密度,可以用来建议拍摄样本的运动快慢。

2、分辨率-----Resolution

分辨率是指准确测量小目标温度的能力,分辨率分为热分辨率和空间分辨率。

热分辨率---------热灵敏度(NETD

热灵敏度是指热像仪可分辨出的最小温差,也称为噪音等效温差。热灵敏度与测量效果有密切关系,也直接关系到热像仪的价格。

NTED≦0.05℃表示热像仪可检测到≦0.05℃的温差,是指热像仪可以看到的温度细节的能力,热灵敏度的数字越低意味着灵敏度越高。

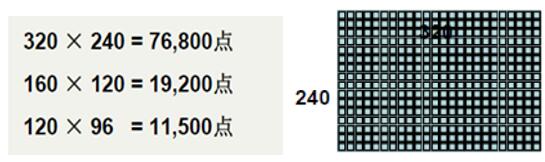

空间分辨率------图像分辨率

空间分辨率是指热像仪精确分辨和测量物体的能力。空间分辨率可以回答能测量多大的物体?能测量多远?

影响空间分辨率有3个因素,分别是:视场(FOV)、瞬时视场(IFOV)、测量视场(MFOV)。

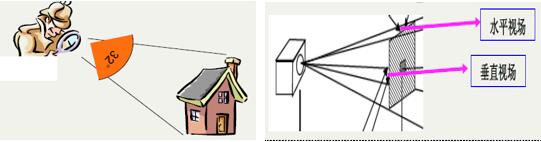

视场角(FOV

可使物体在热像仪中成像的物空间的最大张角,即指在一个镜头中可看见或可测量物体的最大范围。参数以(°)为单位,视场角决定了被测物体的大小及距离


瞬时视场角(IFOV

是指热像仪可分辨出的最小测量点,描述了热像仪在规定距离可识别的物体尺寸,单位是毫弧度(mrad)。瞬时视场与图像清晰度相关,决定了测量的距离。


测量视场(MFOV

测量视场体现了最小可测的尺寸大小,一般是3倍于空间分辨率,简单来说就是屏显上的光斑。


3、测量精度-----------Accuracy

测量精度是指仪器的温度读数和标准黑体相比较的差值。一般来说有两种表示方法:绝对值(例如±2℃)、百分比(±2%)

4、探测器------------Detector

探测器是热像仪的心脏,一般商用的红外热像仪都用FPA探测器(焦平面阵列探测器)。探测器的尺寸直接决定了拍摄的清晰度。

QQ鎴浘20160627101143.jpg5、光学部件-----------Optics

红外光学组件类似于可见光相机,其功能是接收热辐射能量并将其聚焦在探测器上。红外热像仪的光学材料由特殊的材质制成,因此镜头非常昂贵。
