DC-DC电源模块自动测试解决方案

大西洋仪器网  2020-02-14 08:04   点击 653

DC-DC转换模块是常见的电源转换器,可以实现高/低直流电的转换,转换后可以单路或者不同规格的多路输出。广泛应用于电动汽车、航空、军工、工业自动化、LED照明、通讯、信息以及医疗等产业。

DC-DC转换模块的功能验证至关重要,而传统的手工检测,无论从效率上还是准确度上都已经无法满足当下日益增长的市场需求。自动测试系统逐步取代传统手工检测的优势愈加明显,同时也可以为公司带来丰厚效益:

1)减少人力投入

实现自动测试系统之后可以减少测试工程师的人力以及时间的投入;
2)提高效率
所有待检项目可以自动进行并生成测试报告,无需中途人为手动改动线路连接,效率远超手动测试方式;
3)降低错误率
因为工作量的增加和持续时间的增加,导致测试人员疲劳,惯性思维或者思维松懈,而机器可以保证质量地不停运行,同时可以满足额外任务增加时的测试需求。

以下以国内某终端客户的需求为例

介绍该套系统的大致工作过程

上位机,提供操作界面,用于控制系统内各仪器的测试动作,并可进行测试结果的判断;

低压源/高压源,提供符合规格的直流电压输入,还可以用来提供过压保护测试时的外部电压注入;

功率计,进行输入端的参数测量,包括电压、电流、功率等,配合输出端测量值还可以求得待测物的效率;

电压表,可以用来测量电压、电流(搭配分流器)、电阻等参数;

示波器,可以用来测量待测物电压上升/下降时间的波形;

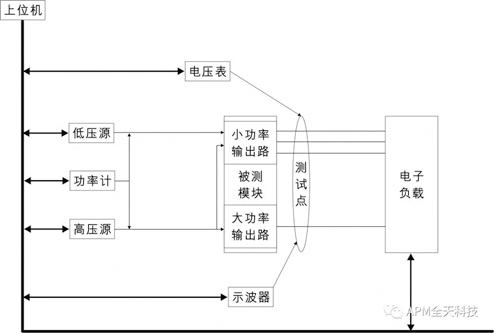

系统框图

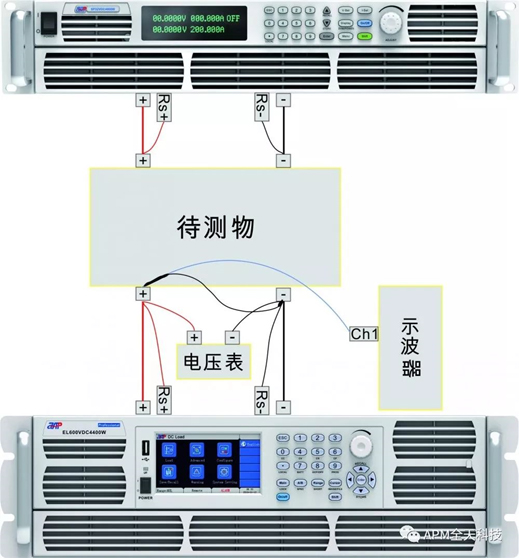

测试接线简图

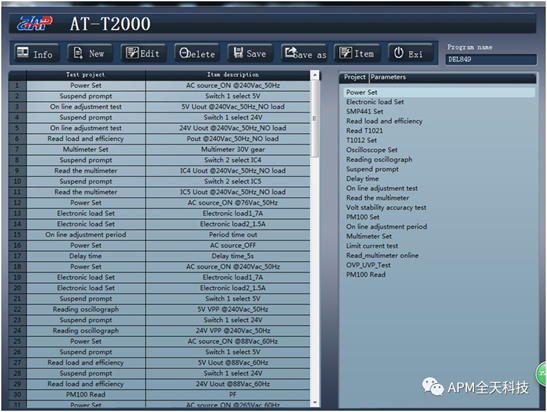

软件控制界面



AT-T2000作为APM全天科技新一代自动测试系统,具有如下特点:

1. 针对各种电源产品优化标准测试项目,简单易学;

2. 开放式硬件平台,可根据客户需求增减测试设备;

3. 开放式软件平台,软件架构设计模块化,可供使用者扩充测试项目;

4. 多账户分权限进行管理,避免越权修改;

5. 条码扫描自动调取程序,亦支持单路或者多路同时在线测试;

6. 附加判断条件时,可自动弹出图形化参考界面提示操作者处理;

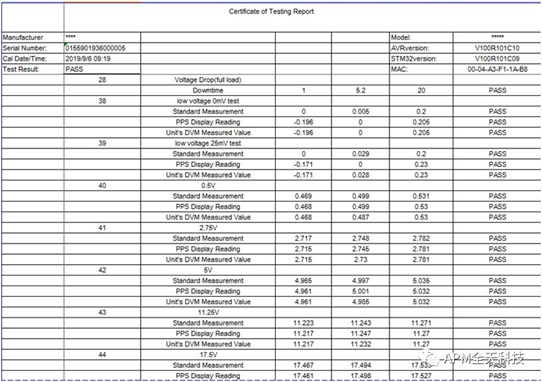

7. 测试报告自动上传至出货系统内,方便追溯;



该系列系统可以实现包括但不限于如下测试内容:

1. 输入功率测试;

2. 输入峰值电流测试;

3. 输入欠压测试;

4. 输入输出时序测试;

5. 电压/电流精度测试;

6. 电压/电流负载调整率测试;

7. 启动过冲测试;

8. 效率测试;

9. 纹波测试;

10. 输出短路测试;

11. 过流保护测试;

12. 过功率保护测试;

13. 电压上升/下降时间测试;

14. 开/关机时间测试;

15. I/O信号监控;

16. 通讯检测;
