漏泄电缆损耗测试

大西洋仪器网  2019-02-18 00:30   点击 867

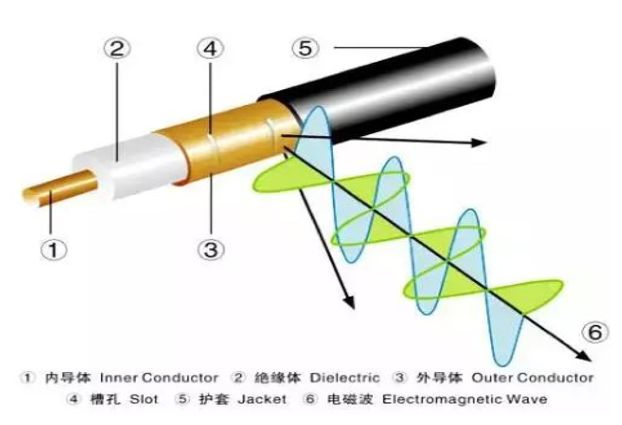

    泄漏同轴电缆(Leaky Coaxial Cable)通常简称为泄漏电缆或漏泄电缆,其主要工作原理是电磁波在泄漏电缆中纵向传输的同时通过槽孔向外界辐射电磁波;外界的电磁场也可通过槽孔感应到泄漏电缆内部并传送到接收端。

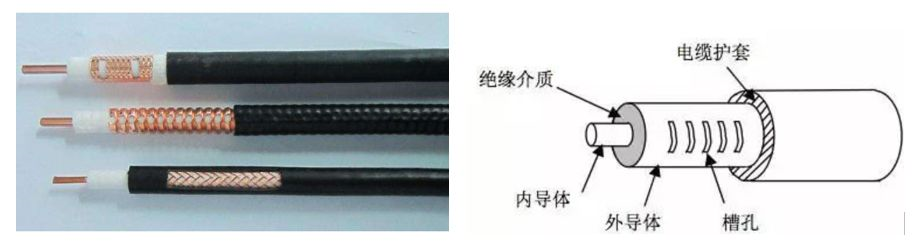

漏泄同轴电缆,是一种特殊的同轴电缆,与普通同轴电缆的区别在于:其外导体上开有用作辐射的周期性槽孔。普通同轴电缆的功能,是将射频能量从电缆的一端传输到电缆的另一端,并且希望有最大的横向屏蔽,使信号能量不能穿透电缆以避免传输过程中的损耗。但是,漏泄电缆的设计目的则是特意减小横向屏蔽,使得电磁能量可以部分地从电缆内穿透到电缆外。当然,电缆外的电磁能量也将感应到电缆内。

泄露电缆主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站(包括核电站)、军事机关及设施、基地、油田、文物保护和其它需要室外周边防护的报警场所,也可作为室内各种防护报警使用。


测试方案:fieldfox—ERTA

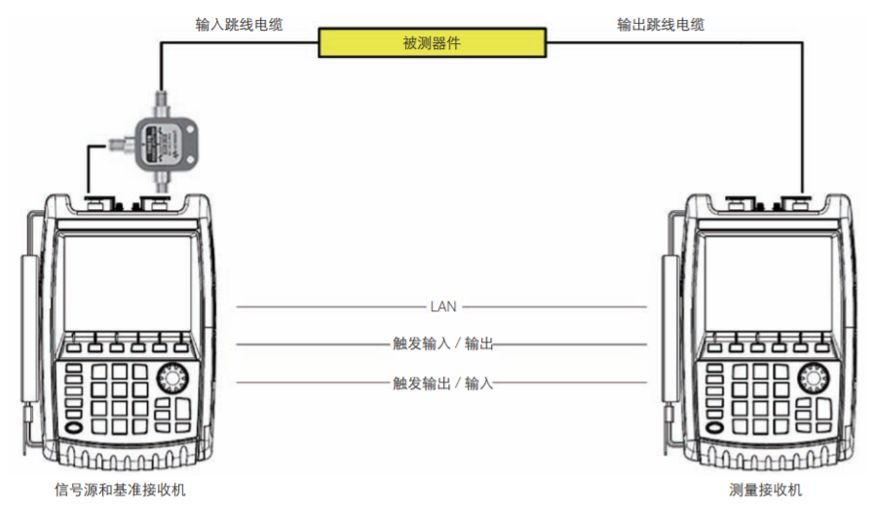

ERTA 可以用于测量射频系统的标量传输增益或损耗。它对于测量两端很难放置到一处的长有损电缆非常有用,例如固定在船舶或航空器上的电缆。它还适合测量波导系统的插入损耗,或使用频偏功能测量混频器和转换器等器件。ERTA 测量需要使用两台 FieldFox 分析仪;它们分别布置在被测器件的两端,一台作为信号源和基准接收机(R),另一台作为测量接收机(B)。这两台 FieldFox 通过硬件触发同步。借助 FieldFox 分析仪所应用的 InstAlign 技术,您可以使用 ERTA 实施精确的增益或损耗测量。

主要特性与技术指标

长有损电缆的标量测量。

  • 使用频偏功能的转换器标量测量。

  • 测量:增益/损耗(B/R)、输入功率(R)、输出功率(B)。

  • 需要两台FieldFox分析仪,每台都配有ERTA选件和附件。

  • ERTA系统频率受每台分析仪的频率范围的限制(两台 N9918A 的频率范围为26.5GHz)。

  • 典型的增益/损耗(B/R)测量不确定度:± 0.7dB(f≤ 26.5GHz,频率基准锁定至GPS)。

  • 典型动态范围:86dB(f≤22GHz,频率基准锁定至GPS)。

  • 典型最大可测量衰减:91dB(f≤22GHz,频率基准锁定至GPS)。

来源:东方中科    编辑:admin
