服务支持 > 解决方案 > DHS8000系列充电桩测试系统

DHS8000系列充电桩测试系统

大西洋仪器网  2019-01-27 22:21   点击 899

    DH8000系列充电桩测试系统,分为直流充电桩测试系统和交流充电桩测试系统,以满足不同的充电桩测试所需。



DHS8000系列交流充电桩测试系统

系统介绍

    大华DHS8000 系列交流充电桩测试系统,采用高性能可编程交流电源、可编程交流电子负载、故障模拟器,通过操作图形控制软件即可完成测试。测试软件可实时显示各个测试参数,支持Excel 保存功能,测试项目可自动保存,支持历史数据查询等功能。



应用范围



·         计量科学研究院、电力科学研究院、省级计量中心等的实验室、质检部,用于计量检定及性能测试;

·         科研院所、研究所、实验室等用于性能测试,功能测试,及其他测试;

·         生产制造非车载直流充电机的企业

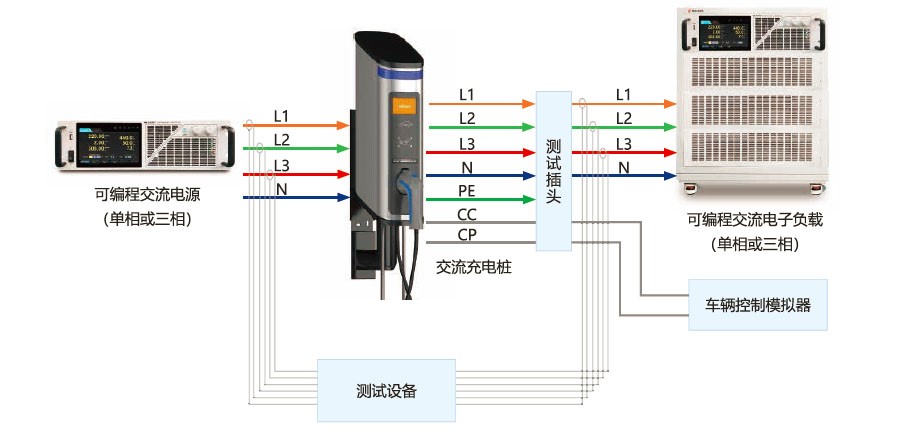

系统结构


符合标准

国家标准GB/T20234.2

电动汽车传导充电用连接装置:交流充电接口


硬件设备

DH18600 系列交流稳压电源

采用PWM 变频方式,实现高水平高效率输出。该系列单机功率可达12KVA,支持主从并联的工作方式。



DH27600 系列直流电子负载

提供800W~45KW 输入功率范围,满足测试需求,并且具备动态和列表等灵活的动态模式。





测试项目

交流能量传送测试

断开电源接触器测试

电压中断与变动测试



控制导引信号测试

电流容量测试

输入输出测试



控制导引信号异常状态测试

电流容量测试

DHS8000系列直流充电桩测试系统

系统介绍

大华直流充电桩测试系统支持在线调试、下线检测、老化实验、功能验证,可真实模拟在充电过程中可能遇到的问题,避免采用电动汽车实车测试带来的不便。该测试系统的CAN 通讯模块可实现与充电桩实时通讯,严格参照GB/T 27930-2015 充电桩协议,同时兼容2011 版国际,模拟整个充电过程。



应用范围



·         计量科学研究院、电力科学研究院、省级计量中心等的实验室、质检部,用于计量检定及性能测试;

·         科研院所、研究所、实验室等用于性能测试,功能测试,及其他测试;

·         生产制造非车载直流充电机的企业

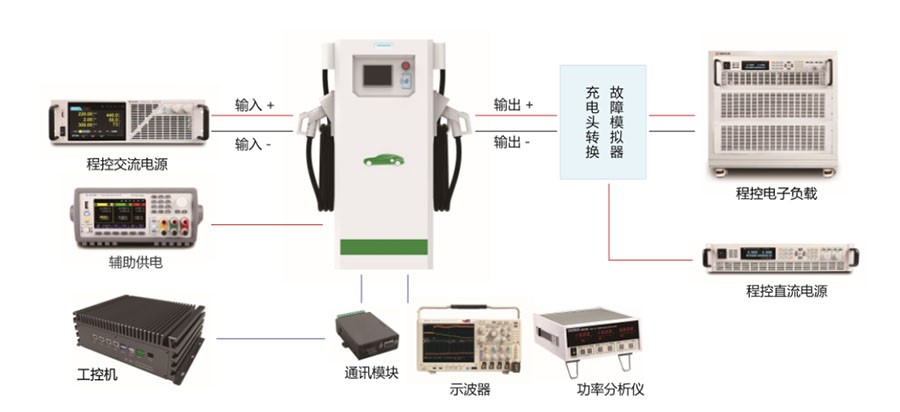

系统结构


符合标准

GB18487.1-2015 电动车辆传导充电系统一般要求

GBT18487.3-2015 电动车辆传导充电系统 电动车车交直流充电机

GBT29316-2012 电动汽车充换电设施电能质量技术要求

NB33001-2010 电动汽车非车载传导式充电机技术条件

NB33002-2010 电动汽车交流充电桩技术条件

NB33008.2-2013 电动汽车充电设备检验试验规范第一部分:非车载充电机

GB27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议 兼容2011 版本


硬件设备

DH18600 系列交流稳压电源

采用PWM 变频方式,实现高水平高效率输出。该系列单机功率可达12KVA,支持主从并联的工作方式。

DH17800 系列宽量程可编程系统直流电源

用于过压、过流测试,提供多达 40 款型号,单机功率最高 30KW。

DH27600 系列直流电子负载

提供800W~45KW 输入功率范围,满足测试需求,并且具备动态和列表等灵活的动态模式。

DH1766 系列辅助直流电源

用于低压供电, 可提供200~360W 输出功率,拥有极优异的输出精度及高置信度,可显示丰富的测试测量信息

测试项目

输入性能测试

输出性能测试

安规测试

时序测试

输入电压测试

输出电压测试

耐压测试

开机时序测试

输入电流测试

输出电流测试

绝缘测试

关机时序测试

输入功率测试

效率测试

纹波测试

开机上升时间测试

输入谐波测试

纹波测试

保护功能测试

关机下降时间测试

待机功耗测试

稳定度测试

短路保护

功能测试

输入过/ 欠压关断点测试

动态负载测试

过流保护

充电连接测试

输入过/ 欠压恢复点测试

电源调整率测试

过压保护

充电通讯测试

输入频率缓升/ 缓降测试

负载调整率测试

充电阶段测试

输入电压缓升/ 缓降测试

综合调整率测试

充电故障测试






来源:北京大华官网    编辑:admin
