服务支持 > 解决方案 > DHS3000系列电池测试系统方案

DHS3000系列电池测试系统方案

大西洋仪器网  2019-01-27 22:19   点击 983

系统介绍

    大华DHS3000 电池充放电测试系统专门用于各种电池(铅酸、镍氢、锂电池等)的性能测试,通过对单体电芯的电压、内阻、温度等参数的实时监测,实现系统对单体电芯的过压、欠压、过流、过热保护。能够模拟实际使用对电池的各种等效工况。

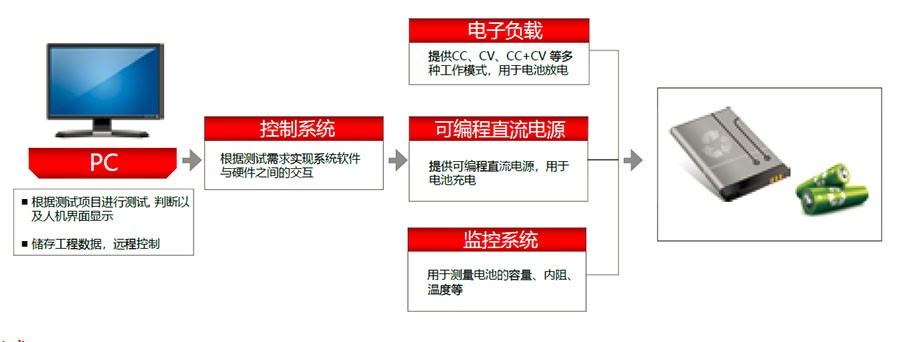

系统结构


功能特点

● 实时进行数据采集、数据处理、结果显示

● 能够查找和访问历史数据

● 能够进行数据分析,并将数据及结果自动存盘

● 实时显示特性曲线

● 具有断电保护、充放电保护等功能

● 能够自定义设置测试人员权限

● 具有自动备份功能,安全可靠


硬件设备

DH18600 系列交流稳压电源

采用PWM 变频方式,实现高水平高效率输出。该系列单机功率可达12KVA,支持主从并联的工作方式。

DH17800 系列宽量程可编程系统直流电源

用于过压、过流测试,提供多达 40 款型号,单机功率最高 30KW。

DH27600 系列直流电子负载

提供800W~45KW 输入功率范围,满足测试需求,并且具备动态和列表等灵活的动态模式。

DH1766 系列辅助直流电源

用于低压供电, 可提供200~360W 输出功率,拥有极优异的输出精度及高置信度,可显示丰富的测试测量信息



测试项目

充放电特性测试

交流内阻测试

有效容量值

放电终止电压

单体电芯内阻值

安全截止电压

充电电压

电芯内阻动态变化

电池温度测试

放电电压

电池芯容量测试

电芯温度监控

温度采集



来源:北京大华官网    编辑:admin
