系统介绍
大华DHS2000 系列电源测试系统，是针对电源开发、生产测试需求而设计一套方便实用自动测试系统，能够测量电源模块或者其他电源产品的技术参数，用于评估电源电源模块的性能，能够记录产品参数。大华拥有丰富的电源和电子负载产品，用户可根据自身测试需求，选择不同型号可编程交/ 直流电源、可编程电子负载，即可满足不同规格的电源的测试项目。大华DHS2000 系列电源测试系统包括：AC/DC 电源测试系统、DC/DC 电源测试系统、多通道老化测试系统。
应用范围
· 开关电源测试
· 通信电源测试
· DC-DC 电源测试
· 移动电源测试
· 航空电源测试
· UPS 测试

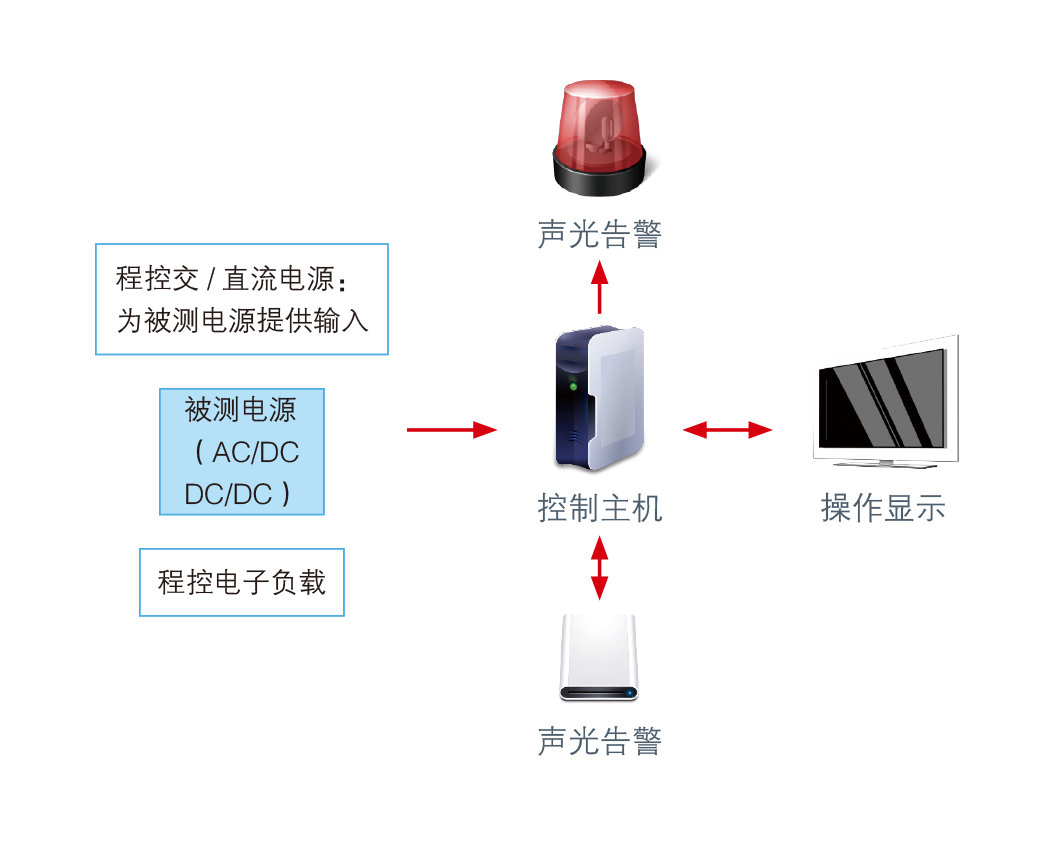

系统结构
功能特点
● 智能化人机交互界面
● 可通过软件测试平台设置工作模式及参数
● 支持一键导入/ 保存系统参数
● 可实时显示测试状态及参数
● 支持Excel 保存功能
● 具有自动保存功能
● 支持历史数据的查找及访问
硬件设备
DH18600 系列交流稳压电源
采用PWM 变频方式，实现高水平高效率输出。该系列单机功率可达12KVA，支持主从并联的工作方式。
DH17800 系列宽量程可编程系统直流电源
用于过压、过流测试，提供多达 40 款型号，单机功率最高 30KW。
DH27600 系列直流电子负载
提供800W~45KW 输入功率范围，满足测试需求，并且具备动态和列表等灵活的动态模式。
DH1766 系列辅助直流电源
用于低压供电， 可提供200~360W 输出功率，拥有极优异的输出精度及高置信度，可显示丰富的测试测量信息
测试项目
输入测试 | 时序测试 | 输出测试 | 特殊测试 | 保护测试 | 稳定性测试 |
输入电源扰动测试 | 开机时间测试 | 直流输出电压测试 | 附加量测点测试 | 过压保护测试 | 电源效应测试 |
输入断电测试 | 关机时间测试 | 直流输出电流测试 | 模拟量输出控制 | 过载保护测试 | 负载效应测试 |
输入冲击电流测试 | 上升时间测试 | 峰峰值纹波测试 | PWM 输出控制 | 过功率保护测试 | 混合效应测试 |
输入有效值电流测试 | 下降时间测试 | 有效值纹波测试 | GPIB 读/ 写 | 短路保护测试 | |
输入峰值电流测试 | 暂态电压测试 | 电流涟波测试 | RS232 读/ 写 | 低电压保护测试 | |
输入功率因数测试 | | 效率测试 | RS485 读/ 写 | | |
输入电压缓升/ 降测试 | | 测试中调整测试 | TTL 信号控制 | | |
输入频率缓升/ 降测试 | | 开启电源供应信号 | 继电器控制 | | |
| | 过冲电压测试 | 条码读取 | | |
